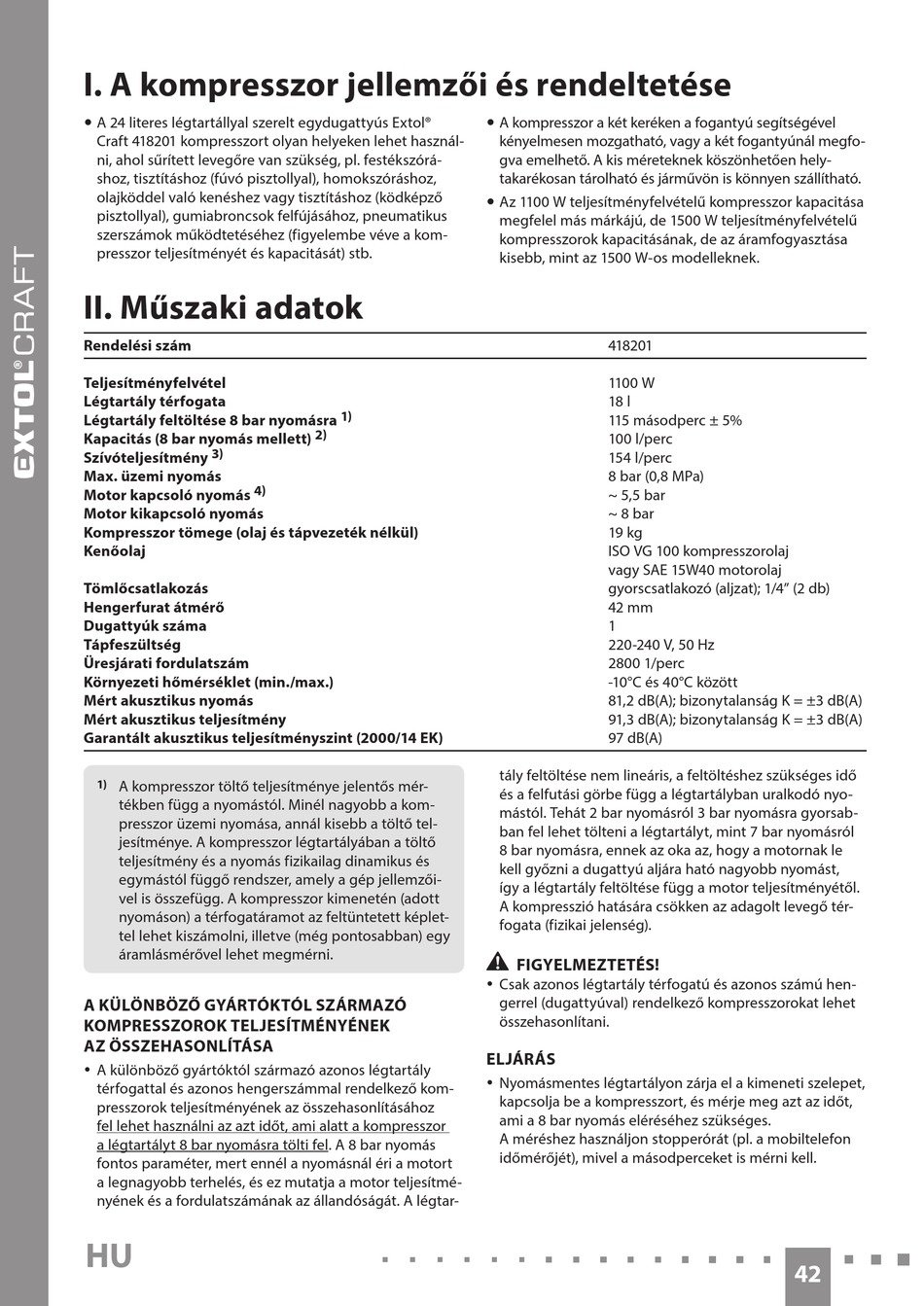

I. A kompresszor jellemzői és rendeltetése
y A 24 literes légtartállyal szerelt egydugattyús Extol®
Craft 418201 kompresszort olyan helyeken lehet használ-
ni, ahol sűrített levegőre van szükség, pl. festékszórá-
shoz, tisztításhoz (fúvó pisztollyal), homokszóráshoz,
olajköddel való kenéshez vagy tisztításhoz (ködképző
pisztollyal), gumiabroncsok felfújásához, pneumatikus
szerszámok működtetéséhez (figyelembe véve a kom-
presszor teljesítményét és kapacitását) stb.
II. Műszaki adatok
Rendelési szám
Teljesítményfelvétel
Légtartály térfogata
Légtartály feltöltése 8 bar nyomásra
Kapacitás (8 bar nyomás mellett)
3)
Szívóteljesítmény
Max. üzemi nyomás
4)
Motor kapcsoló nyomás
Motor kikapcsoló nyomás
Kompresszor tömege (olaj és tápvezeték nélkül)
Kenőolaj
Tömlőcsatlakozás
Hengerfurat átmérő
Dugattyúk száma
Tápfeszültség
Üresjárati fordulatszám
Környezeti hőmérséklet (min./max.)
Mért akusztikus nyomás
Mért akusztikus teljesítmény
Garantált akusztikus teljesítményszint (2000/14 EK)
1)
A kompresszor töltő teljesítménye jelentős mér-
tékben függ a nyomástól. Minél nagyobb a kom-
presszor üzemi nyomása, annál kisebb a töltő tel-
jesítménye. A kompresszor légtartályában a töltő
teljesítmény és a nyomás fizikailag dinamikus és
egymástól függő rendszer, amely a gép jellemzői-
vel is összefügg. A kompresszor kimenetén (adott
nyomáson) a térfogatáramot az feltüntetett képlet-
tel lehet kiszámolni, illetve (még pontosabban) egy
áramlásmérővel lehet megmérni.
A KÜLÖNBÖZŐ GYÁRTÓKTÓL SZÁRMAZÓ
KOMPRESSZOROK TELJESÍTMÉNYÉNEK
AZ ÖSSZEHASONLÍTÁSA
y A különböző gyártóktól származó azonos légtartály
térfogattal és azonos hengerszámmal rendelkező kom-
presszorok teljesítményének az összehasonlításához
fel lehet használni az azt időt, ami alatt a kompresszor
a légtartályt 8 bar nyomásra tölti fel. A 8 bar nyomás
fontos paraméter, mert ennél a nyomásnál éri a motort
a legnagyobb terhelés, és ez mutatja a motor teljesítmé-
nyének és a fordulatszámának az állandóságát. A légtar-
HU
y A kompresszor a két keréken a fogantyú segítségével
y Az 1100 W teljesítményfelvételű kompresszor kapacitása
1)
2)
•
y Csak azonos légtartály térfogatú és azonos számú hen-
ELJÁRÁS
y Nyomásmentes légtartályon zárja el a kimeneti szelepet,
kényelmesen mozgatható, vagy a két fogantyúnál megfo-
gva emelhető. A kis méreteknek köszönhetően hely-
takarékosan tárolható és járművön is könnyen szállítható.
megfelel más márkájú, de 1500 W teljesítményfelvételű
kompresszorok kapacitásának, de az áramfogyasztása
kisebb, mint az 1500 W-os modelleknek.
418201
1100 W
18 l
115 másodperc ± 5%
100 l/perc
154 l/perc
8 bar (0,8 MPa)
~ 5,5 bar
~ 8 bar
19 kg
ISO VG 100 kompresszorolaj
vagy SAE 15W40 motorolaj
gyorscsatlakozó (aljzat); 1/4" (2 db)
42 mm
1
220-240 V, 50 Hz
2800 1/perc
-10°C és 40°C között
81,2 dB(A); bizonytalanság K = ±3 dB(A)
91,3 dB(A); bizonytalanság K = ±3 dB(A)
97 dB(A)
tály feltöltése nem lineáris, a feltöltéshez szükséges idő
és a felfutási görbe függ a légtartályban uralkodó nyo-
mástól. Tehát 2 bar nyomásról 3 bar nyomásra gyorsab-
ban fel lehet tölteni a légtartályt, mint 7 bar nyomásról
8 bar nyomásra, ennek az oka az, hogy a motornak le
kell győzni a dugattyú aljára ható nagyobb nyomást,
így a légtartály feltöltése függ a motor teljesítményétől.
A kompresszió hatására csökken az adagolt levegő tér-
fogata (fizikai jelenség).
FIGYELMEZTETÉS!
gerrel (dugattyúval) rendelkező kompresszorokat lehet
összehasonlítani.
kapcsolja be a kompresszort, és mérje meg azt az időt,
ami a 8 bar nyomás eléréséhez szükséges.
A méréshez használjon stopperórát (pl. a mobiltelefon
időmérőjét), mivel a másodperceket is mérni kell.
42
