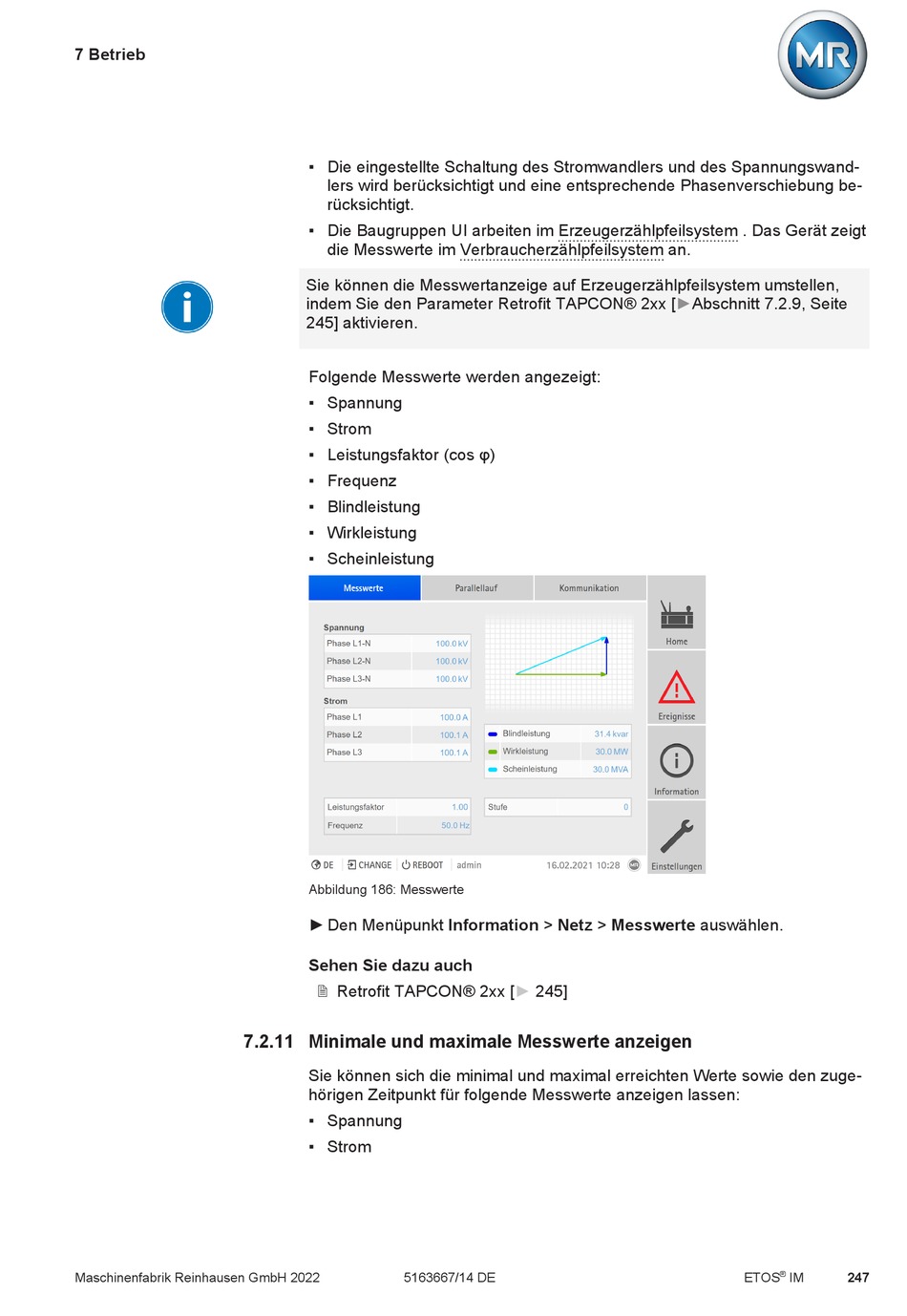

Minimale Und Maximale Messwerte Anzeigen - MR ETOS IM Betriebsanleitung

7 Betrieb

7.2.11 Minimale und maximale Messwerte anzeigen

Maschinenfabrik Reinhausen GmbH 2022
▪ Die eingestellte Schaltung des Stromwandlers und des Spannungswand-
lers wird berücksichtigt und eine entsprechende Phasenverschiebung be-
rücksichtigt.
▪ Die Baugruppen UI arbeiten im Erzeugerzählpfeilsystem . Das Gerät zeigt
die Messwerte im Verbraucherzählpfeilsystem an.
Sie können die Messwertanzeige auf Erzeugerzählpfeilsystem umstellen,
indem Sie den Parameter Retrofit TAPCON® 2xx [►Abschnitt 7.2.9, Seite
245] aktivieren.
Folgende Messwerte werden angezeigt:
▪ Spannung
▪ Strom
▪ Leistungsfaktor (cos φ)
▪ Frequenz
▪ Blindleistung
▪ Wirkleistung
▪ Scheinleistung
Abbildung 186: Messwerte
► Den Menüpunkt Information > Netz > Messwerte auswählen.
Sehen Sie dazu auch
2 Retrofit TAPCON® 2xx [► 245]
Sie können sich die minimal und maximal erreichten Werte sowie den zuge-
hörigen Zeitpunkt für folgende Messwerte anzeigen lassen:
▪ Spannung
▪ Strom
5163667/14 DE
®
ETOS IM 247
