6 Inbetriebnahme
Maschinenfabrik Reinhausen GmbH 2022
Prüfen Sie zur Inbetriebnahme, ob die redundante Erfassung der Öltempera-
tur des Laststufenschalters korrekt funktioniert.
1. Hauptbildschirm der Visualisierung aufrufen.
ð Das Gerät zeigt die Öltemperatur des Laststufenschalters von Sensor A
an.

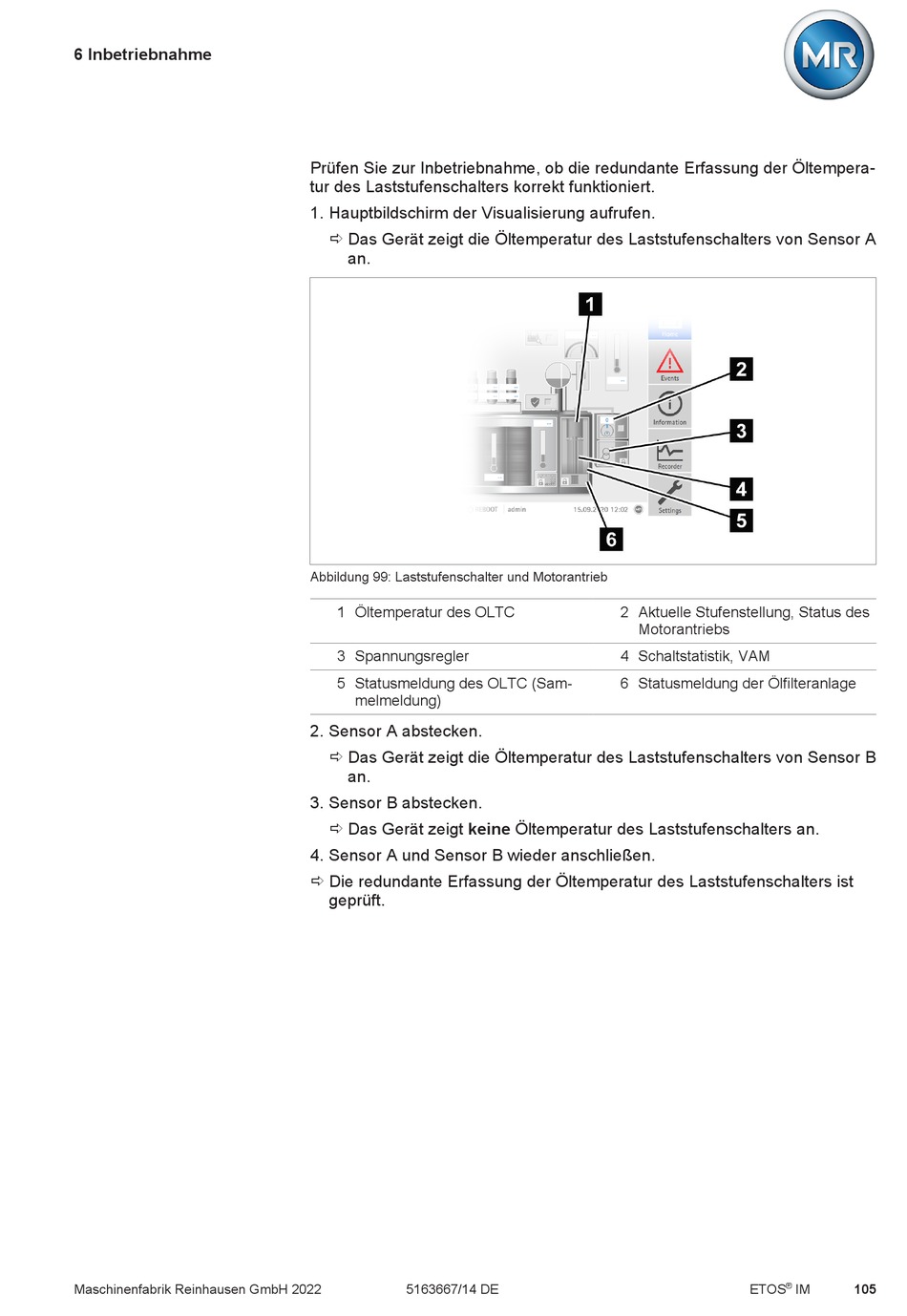

Abbildung 99: Laststufenschalter und Motorantrieb
1 Öltemperatur des OLTC
3 Spannungsregler
5 Statusmeldung des OLTC (Sam-
melmeldung)
2. Sensor A abstecken.
ð Das Gerät zeigt die Öltemperatur des Laststufenschalters von Sensor B
an.
3. Sensor B abstecken.
ð Das Gerät zeigt keine Öltemperatur des Laststufenschalters an.
4. Sensor A und Sensor B wieder anschließen.
ð Die redundante Erfassung der Öltemperatur des Laststufenschalters ist
geprüft.
5163667/14 DE
2 Aktuelle Stufenstellung, Status des
Motorantriebs
4 Schaltstatistik, VAM
6 Statusmeldung der Ölfilteranlage
®
