7 Betrieb
7.4.9.2.4 Analyse nach Duval
7.4.9.2.5 Analyse nach Rogers
Maschinenfabrik Reinhausen GmbH 2022
Sie können sich auch wahlweise den DGA-Messwertverlauf über einen von
Ihnen definierten Zeitraum anzeigen lassen. Weitere Informationen dazu fin-
den Sie im Abschnitt „Messwertrekorder" [►Abschnitt 7.1.9, Seite 148].
Die Anzeige der Analyse nach Duval zeigt Ihnen folgende Informationen:
▪ Duval-Dreieck mit der Zuordnung der letzten 10 Messwerte in die Berei-
che der verschiedenen Fehlerarten.
– Jüngster Messwert: dunkelstes Quadrat mit Anzeige des Messfehlers
– Ältester Messwert: hellstes Quadrat
▪ Anzeige der Fehlerarten. Die Fehlerart des jüngsten Messwerts ist weiß
hinterlegt.
▪ Gaskonzentrationen des jüngsten Messwerts
Wenn Sie die Visualisierung über einen PC aufrufen, werden Ihnen mittels
Tooltip zu jedem Messwert die Gaskonzentrationen und der Zeitpunkt der
Messung angezeigt.

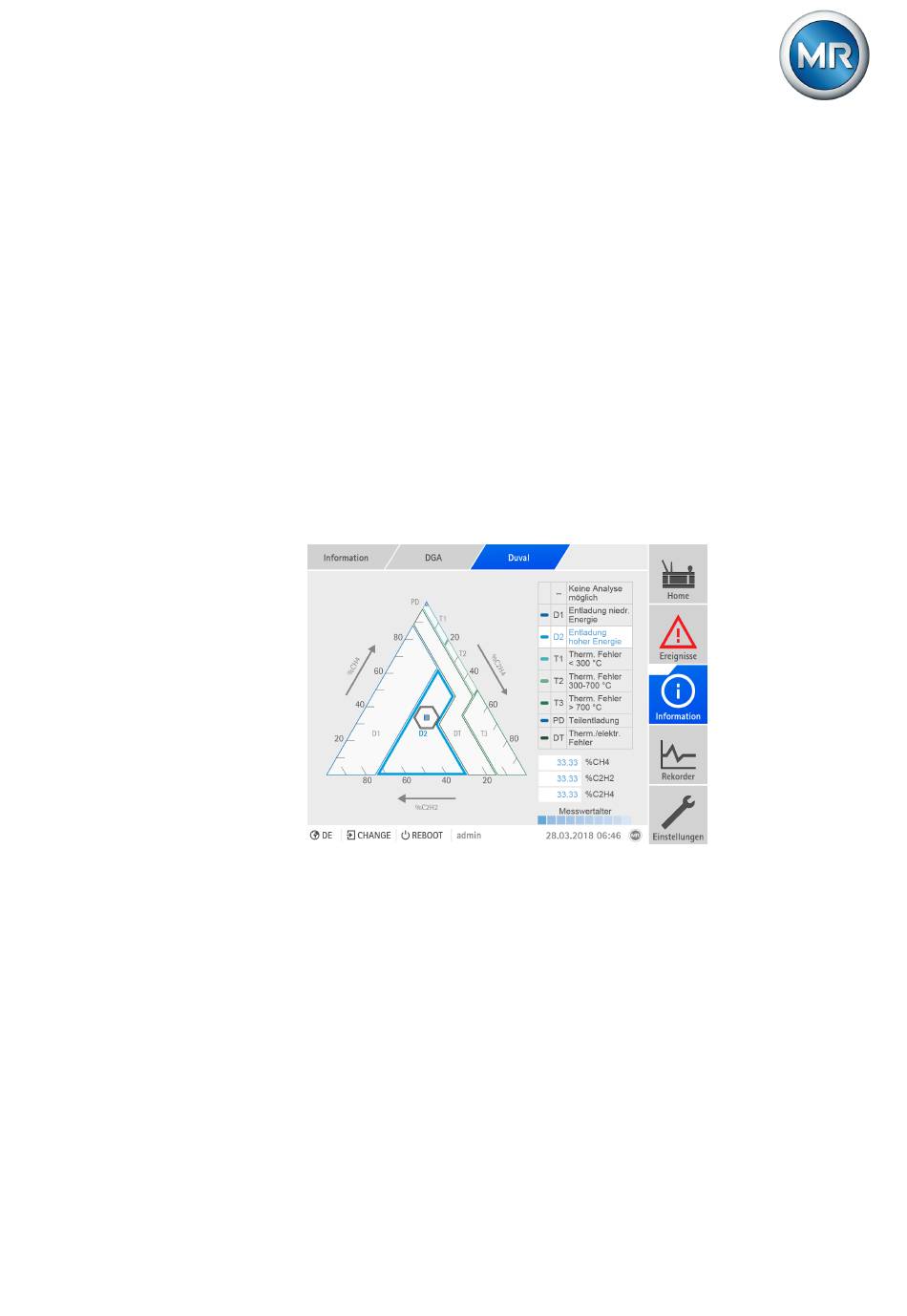

Abbildung 238: Anzeige der Analyse nach Duval
► Den Menüpunkt Information > Aktivteil > DGA > Duval auswählen.
Die Anzeige der Analyse nach Rogers zeigt Ihnen folgende Informationen:
▪ 3D-Diagramm mit der Zuordnung der letzten 10 Messwerte in die Berei-
che der verschiedenen Fehlerarten.
– Jüngster Messwert: dunkelstes Quadrat mit Anzeige des Messfehlers
– Ältester Messwert: hellstes Quadrat
▪ Anzeige der Fehlerarten. Die Fehlerart des jüngsten Messwerts ist weiß
hinterlegt.
▪ Verhältnis der Gaskonzentrationen des jüngsten Messwerts
