7 Betrieb
7.1.14 Analoge Eingänge und Ausgänge konfigurieren (optional)
7.1.14.1 Sicherung erstellen
Maschinenfabrik Reinhausen GmbH 2022
Wenn ein Wert als „ungültig" erkannt wird, wird dieser Wert rot dargestellt.
Wenn Sie dem Sensor eine Funktion zugewiesen haben, wird Ihnen zusätz-
lich der Funktionswert angezeigt.

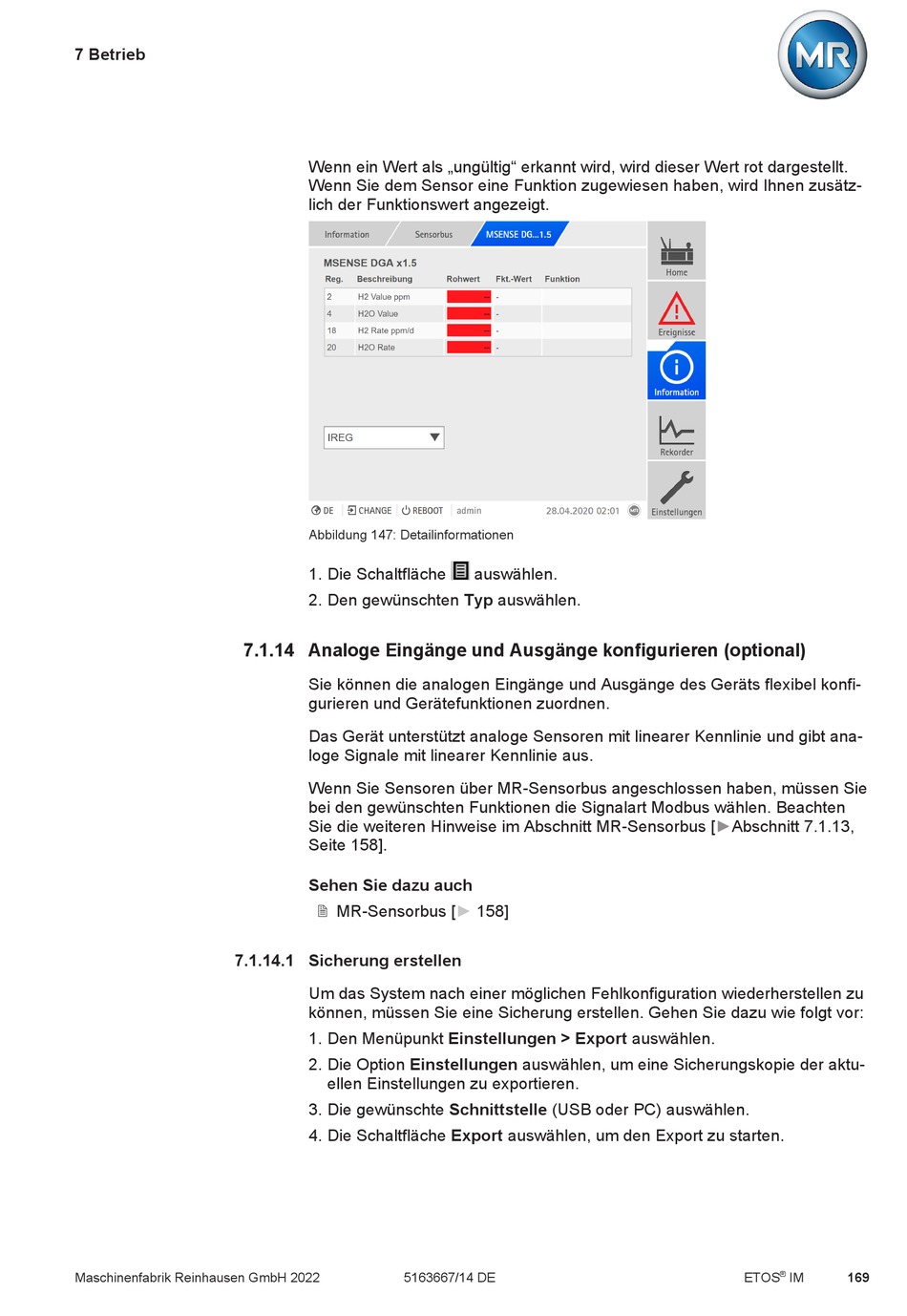

Abbildung 147: Detailinformationen
1. Die Schaltfläche
auswählen.
2. Den gewünschten Typ auswählen.
Sie können die analogen Eingänge und Ausgänge des Geräts flexibel konfi-
gurieren und Gerätefunktionen zuordnen.
Das Gerät unterstützt analoge Sensoren mit linearer Kennlinie und gibt ana-
loge Signale mit linearer Kennlinie aus.
Wenn Sie Sensoren über MR-Sensorbus angeschlossen haben, müssen Sie
bei den gewünschten Funktionen die Signalart Modbus wählen. Beachten
Sie die weiteren Hinweise im Abschnitt MR-Sensorbus [►Abschnitt 7.1.13,
Seite 158].
Sehen Sie dazu auch
2 MR-Sensorbus [► 158]
Um das System nach einer möglichen Fehlkonfiguration wiederherstellen zu
können, müssen Sie eine Sicherung erstellen. Gehen Sie dazu wie folgt vor:
1. Den Menüpunkt Einstellungen > Export auswählen.
2. Die Option Einstellungen auswählen, um eine Sicherungskopie der aktu-
ellen Einstellungen zu exportieren.
3. Die gewünschte Schnittstelle (USB oder PC) auswählen.
4. Die Schaltfläche Export auswählen, um den Export zu starten.
5163667/14 DE
®
ETOS
IM
169
