4.5 Hauptbildschirm

Die webbasierte Visualisierung ist in verschiedene Bereiche unterteilt.

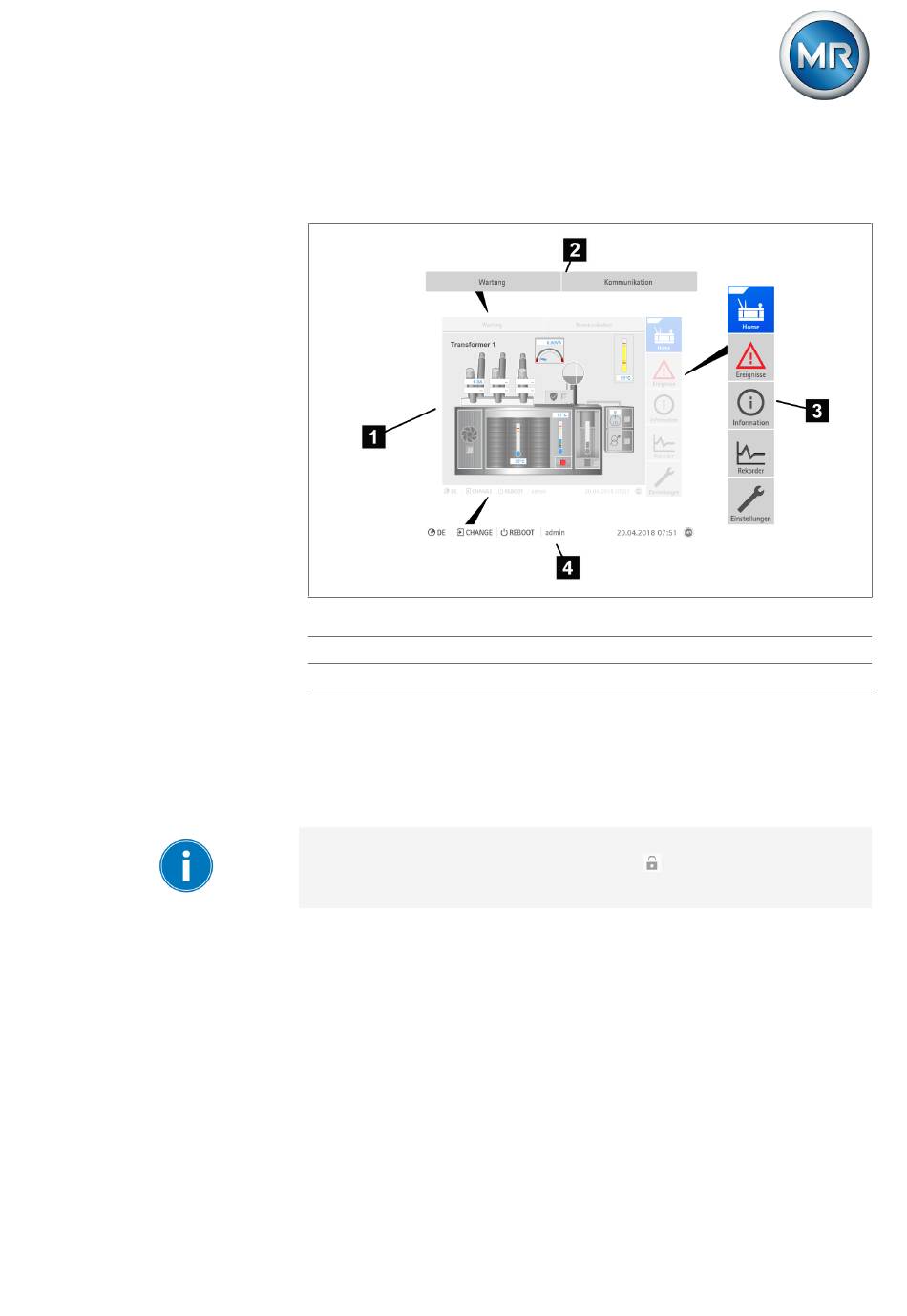

Abbildung 18: Hauptbildschirm
1 Anzeigebereich
3 Primärnavigation
Im Hauptbildschirm werden Ihnen die wichtigsten Messwerte des Transfor-
mators angezeigt. Die einzelnen Statusanzeigen des dargestellten Transfor-
mators können Sie bei Zugriff über den Webbrowser direkt auswählen. Sie
dienen als Verknüpfung zu den jeweiligen Menüpunkten. Wenn Sie das Ge-
rät über die Frontplatte bedienen, können Sie die Elemente nur über das
Menü Information aufrufen.
Falls das Gerät eine der optionalen Funktionen nicht besitzt, wird Ihnen dies
im Hauptbildschirm durch ein kleines Schloss
Abhängig von der Gerätekonfiguration zeigt Ihnen der Hauptbildschirm die
schematische Darstellung eines Transformators für Netzanwendungen oder
eines Transformators für Industrieanwendungen.
