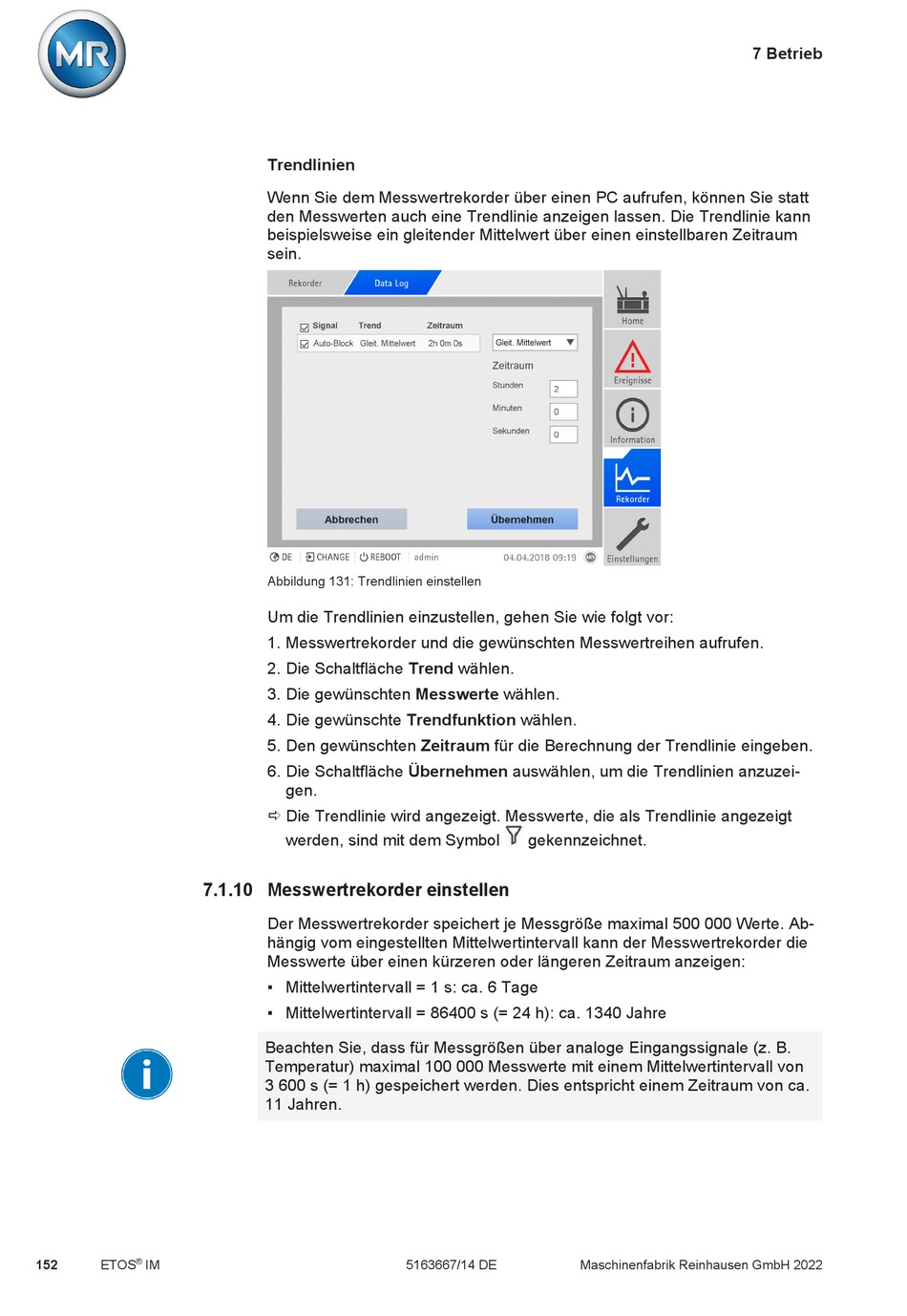

7.1.10 Messwertrekorder einstellen

®
152 ETOS IM
Trendlinien
Wenn Sie dem Messwertrekorder über einen PC aufrufen, können Sie statt
den Messwerten auch eine Trendlinie anzeigen lassen. Die Trendlinie kann
beispielsweise ein gleitender Mittelwert über einen einstellbaren Zeitraum
sein.
Abbildung 131: Trendlinien einstellen
Um die Trendlinien einzustellen, gehen Sie wie folgt vor:
1. Messwertrekorder und die gewünschten Messwertreihen aufrufen.
2. Die Schaltfläche Trend wählen.
3. Die gewünschten Messwerte wählen.
4. Die gewünschte Trendfunktion wählen.
5. Den gewünschten Zeitraum für die Berechnung der Trendlinie eingeben.
6. Die Schaltfläche Übernehmen auswählen, um die Trendlinien anzuzei-
gen.
ð Die Trendlinie wird angezeigt. Messwerte, die als Trendlinie angezeigt
werden, sind mit dem Symbol
Der Messwertrekorder speichert je Messgröße maximal 500 000 Werte. Ab-
hängig vom eingestellten Mittelwertintervall kann der Messwertrekorder die
Messwerte über einen kürzeren oder längeren Zeitraum anzeigen:
▪ Mittelwertintervall = 1 s: ca. 6 Tage
▪ Mittelwertintervall = 86400 s (= 24 h): ca. 1340 Jahre
Beachten Sie, dass für Messgrößen über analoge Eingangssignale (z. B.
Temperatur) maximal 100 000 Messwerte mit einem Mittelwertintervall von
3 600 s (= 1 h) gespeichert werden. Dies entspricht einem Zeitraum von ca.
11 Jahren.
5163667/14 DE
gekennzeichnet.
