5 Montage
Maschinenfabrik Reinhausen GmbH 2022
▪ Achten Sie auf scharfe Kanten, da diese beim Verlegen die Ummantelung
des Lichtwellenleiterkabels beschädigen können oder später die Umman-
telung mechanisch belasten können.
▪ Sehen Sie im Bereich von Verteilerschränken eine ausreichende Kabelre-
serve vor. Verlegen Sie die Reserve so, dass das Lichtwellenleiterkabel
beim Nachziehen weder geknickt noch verdreht wird.

5.5.5 Abschlusswiderstand des CAN-Busses montieren

Wenn Sie das Gerät im Parallelbetrieb betreiben möchten, müssen Sie an
beiden Enden des CAN-Busses einen Abschlusswiderstand von 120 Ω mon-
tieren. Verwenden Sie dazu den optional mitgelieferten Steckverbinder mit
Abschlusswiderstand.

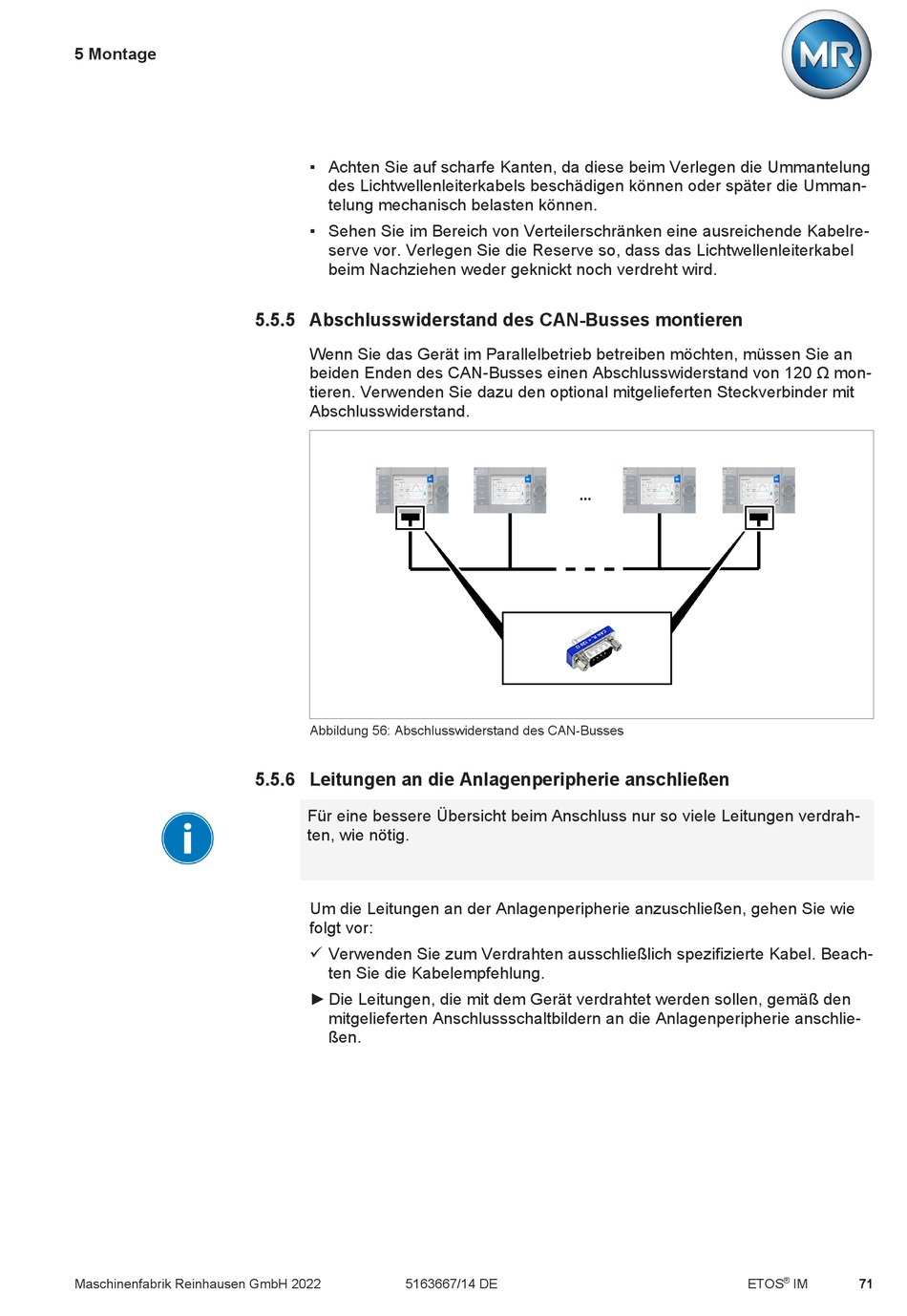

Abbildung 56: Abschlusswiderstand des CAN-Busses
5.5.6 Leitungen an die Anlagenperipherie anschließen
Für eine bessere Übersicht beim Anschluss nur so viele Leitungen verdrah-
ten, wie nötig.
Um die Leitungen an der Anlagenperipherie anzuschließen, gehen Sie wie
folgt vor:
ü Verwenden Sie zum Verdrahten ausschließlich spezifizierte Kabel. Beach-
ten Sie die Kabelempfehlung.
► Die Leitungen, die mit dem Gerät verdrahtet werden sollen, gemäß den
mitgelieferten Anschlussschaltbildern an die Anlagenperipherie anschlie-
ßen.
