6.2 Verbindung zur Visualisierung herstellen

Sie können eine Verbindung zur Visualisierung wie folgt herstellen:
Systemvoraussetzungen
Um auf die webbasierte Visualisierung zuzugreifen, benötigen Sie einen PC
mit einem HTML5-fähigen Browser. Die Anzeige ist für die folgenden Brow-
ser optimiert:
▪ Microsoft Edge
▪ Google Chrome™
Verbindung über Frontschnittstelle herstellen
Zur Verbindung über die Frontschnittstelle ist das Gerät mit einem DHCP-
Server ausgerüstet. Um eine Verbindung über die Frontschnittstelle herzu-
stellen, gehen Sie wie folgt vor:
1. PC und Gerät mittels Ethernetkabel (RJ45-Stecker) über die Frontschnitt-
stelle verbinden.

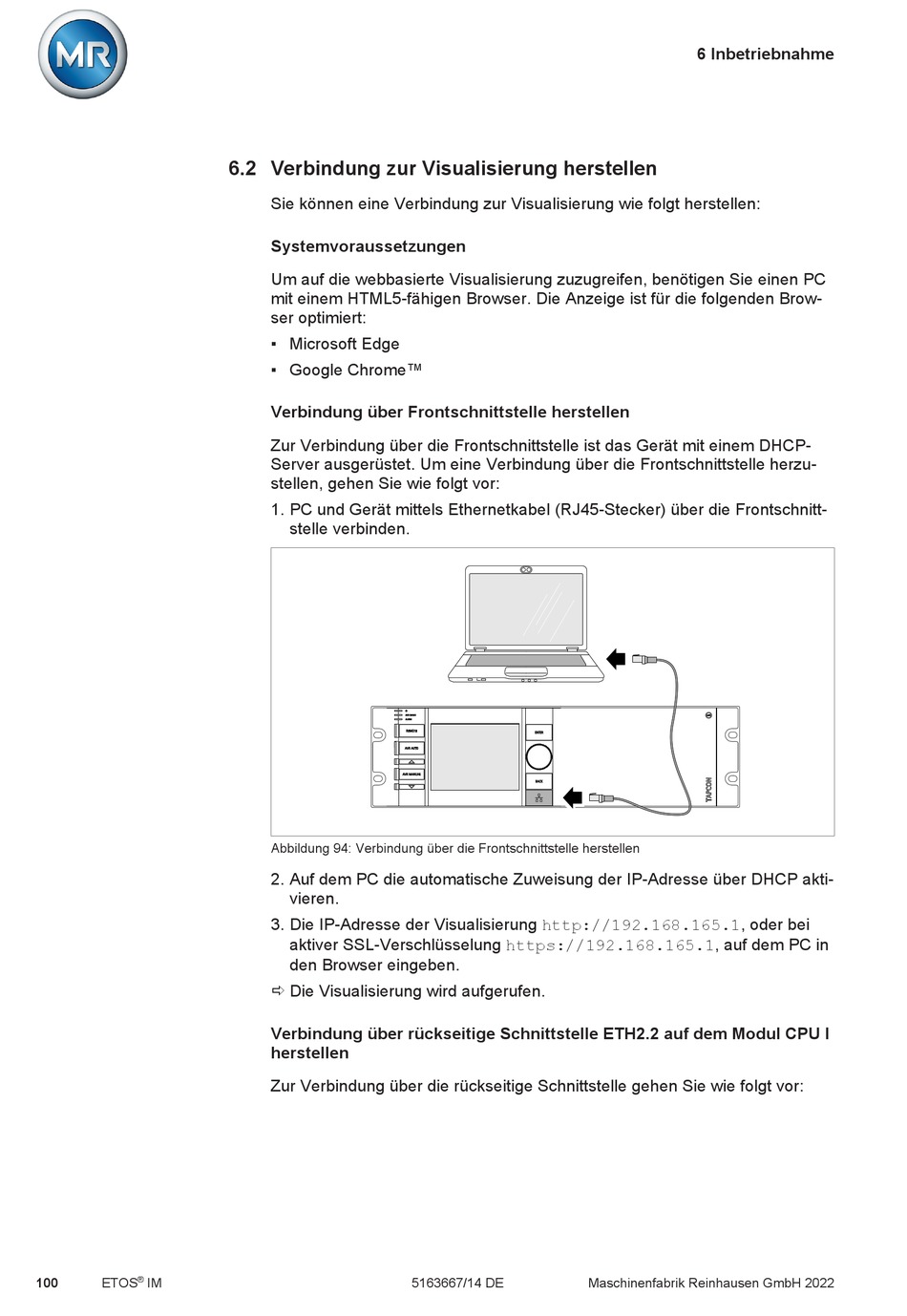

Abbildung 94: Verbindung über die Frontschnittstelle herstellen
2. Auf dem PC die automatische Zuweisung der IP-Adresse über DHCP akti-
vieren.
3. Die IP-Adresse der Visualisierung http://192.168.165.1, oder bei
aktiver SSL-Verschlüsselung https://192.168.165.1, auf dem PC in
den Browser eingeben.
ð Die Visualisierung wird aufgerufen.
Verbindung über rückseitige Schnittstelle ETH2.2 auf dem Modul CPU I
herstellen
Zur Verbindung über die rückseitige Schnittstelle gehen Sie wie folgt vor:
