Einheit
Stellen Sie die Einheit des Signals ein. Diese Eigenschaft ist nur für GPAI
verfügbar.
Nachkommastellen
Stellen Sie bis zu 3 Nachkommastellen ein. Diese Eigenschaft ist nur für
GPAI verfügbar.
Minimalwert/Maximalwert
Stellen Sie die Minimalwerte und Maximalwerte des Sensors sein, z. B. bei
4...20 mA-Signal den entsprechenden Messwert für 4 mA und den entspre-
chenden Wert für 20 mA.
Diese Eigenschaft ist nicht verfügbar, wenn die Sensoren über MR-Sensor-
bus (Modbus) angeschlossen sind.
Korrekturfaktor und Korrektur-Offset
Durch das Einstellen einer Korrektur werden systematische Fehler der ana-
logen Signale ausgeglichen. Die Korrektur wird bestimmt durch die Multipli-
kation mit einem Faktor und der Summe des Offsets. Als Grenzwert für die
Korrektur gilt der Minimalwert und Maximalwert des Funktionswertes. Für
den Korrektur-Offset gibt es keine Beschränkung.
Messgröße
Max.
Korrektur-Offset
Min.

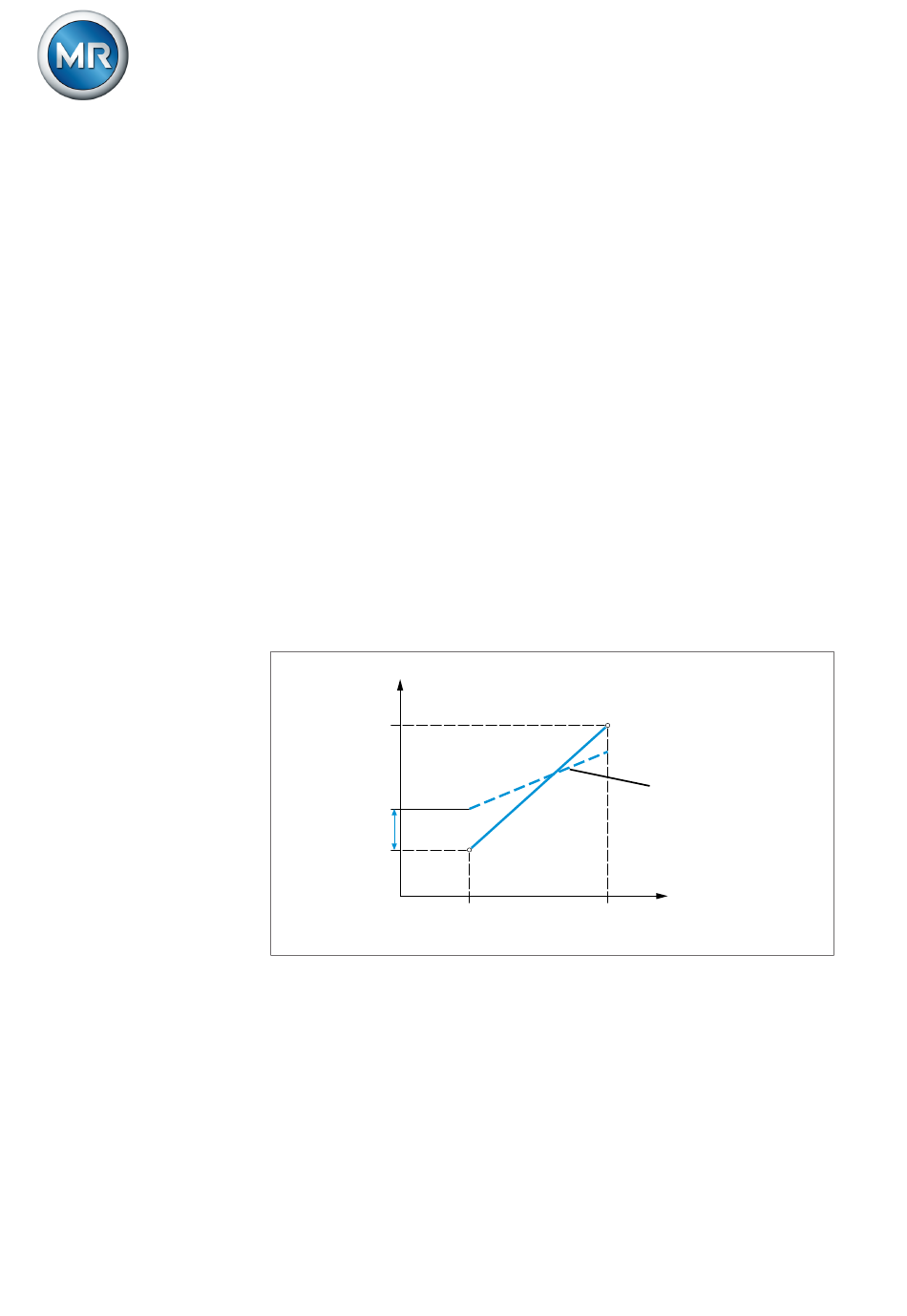

Abbildung 150: Analoges Signal mit linearer Kennlinie, Korrekturfaktor <1 und Korrektur-Offset
Korrekturfaktor
Stellen Sie den Korrekturfaktor (m) für die Korrektur des Funktionswertes (x)
ein. Der korrigierte Funktionswert (y) entspricht: y = (m * x) + t. Diese Eigen-
schaft ist nur für Eingänge verfügbar.
