7.2.4 Stromüberwachung
Für die Überwachung des aktuellen Laststroms des Transformators können
Sie 4 Grenzwerte einstellen:
▪ I<<: Untere Grenze 2
▪ I<: Untere Grenze 1
▪ I>: Obere Grenze 1
▪ I>>: Obere Grenze 2
Wenn der Messwert größer ist als die obere Grenze (> oder >>) oder kleiner
ist als die untere Grenze (< oder <<), dann setzt das Gerät eine Ereignismel-
dung ab.
I>>
I>
I<
I<<

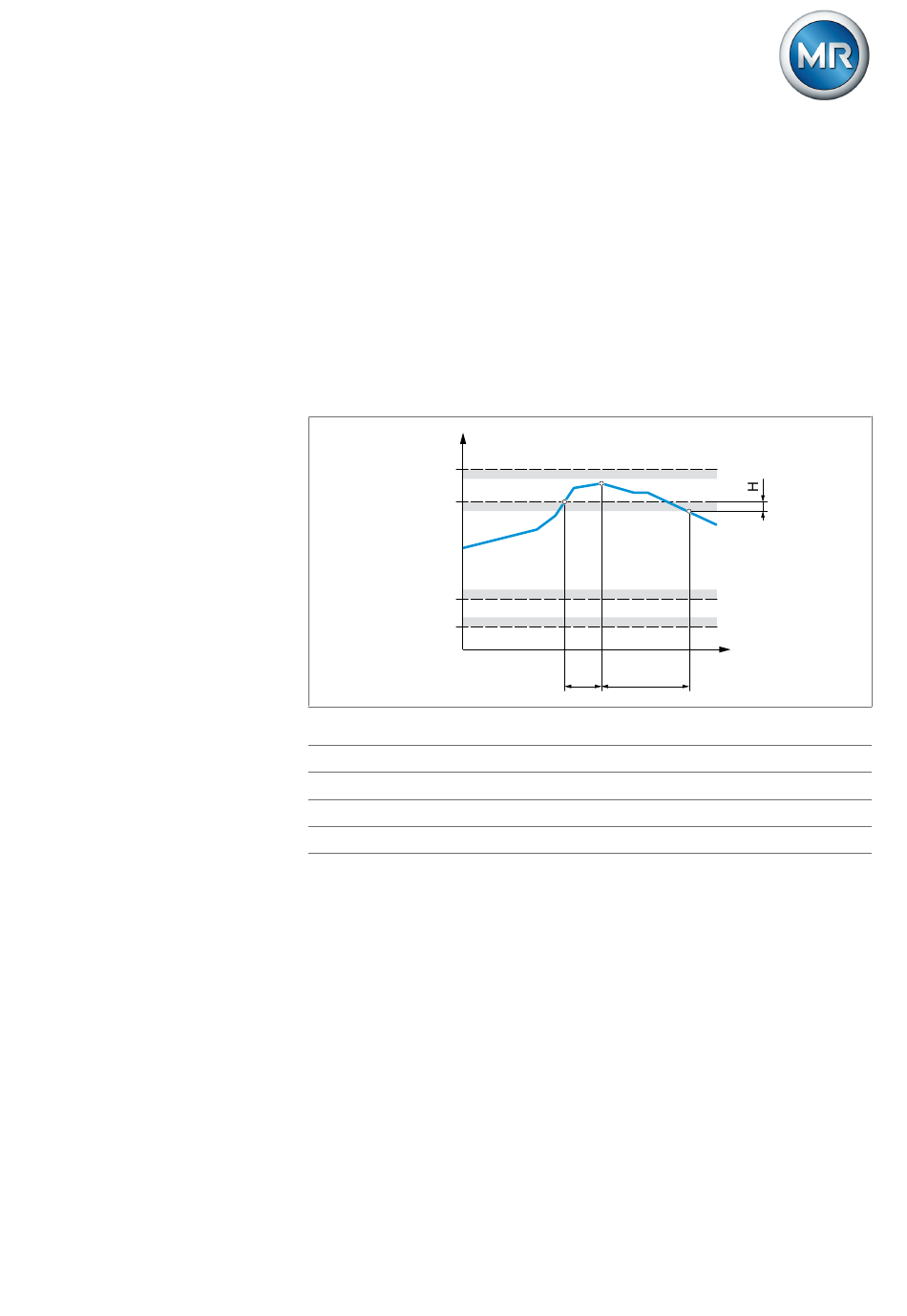

Abbildung 179: Stromüberwachung mit beispielhafter Überschreitung des Grenzwerts I>
I>> Obere Grenze 2
I< Untere Grenze 1
t Verzögerungszeit
V
H Hysterese
Zu jedem Grenzwert können Sie folgende Parameter einstellen:
▪ Grenzwert relativ/absolut
▪ Grenzwert [A] oder [kA]: absoluter Grenzwert
▪ Grenzwert [%]: Grenzwert relativ zum Stromwandlernennstrom. Bei
Strommessung über analogen Eingang (AIO) bezieht sich der Wert auf
den maximalen Wert des analogen Eingangs (z. B. 100 % = 20 mA).
▪ Grenzwert Hysterese
▪ Grenzwert Verzögerungszeit
▪ Grenzwert Verhalten (nur bei Geräten mit Spannungsregelung)
5163667/14 DE
I
t
V
t
t
E
I> Obere Grenze 1
I<< Untere Grenze 2
t Ereignisdauer
E
®
