MR ETOS IM Betriebsanleitung Seite 73

5 Montage
Maschinenfabrik Reinhausen GmbH 2022
3. Alternativ zu Schritt 2 die Schnittstelle COM 2 (D-Sub 9-polig) mit dem
Leitsystem (SCADA) gemäß Anschlussschaltbild verbinden.

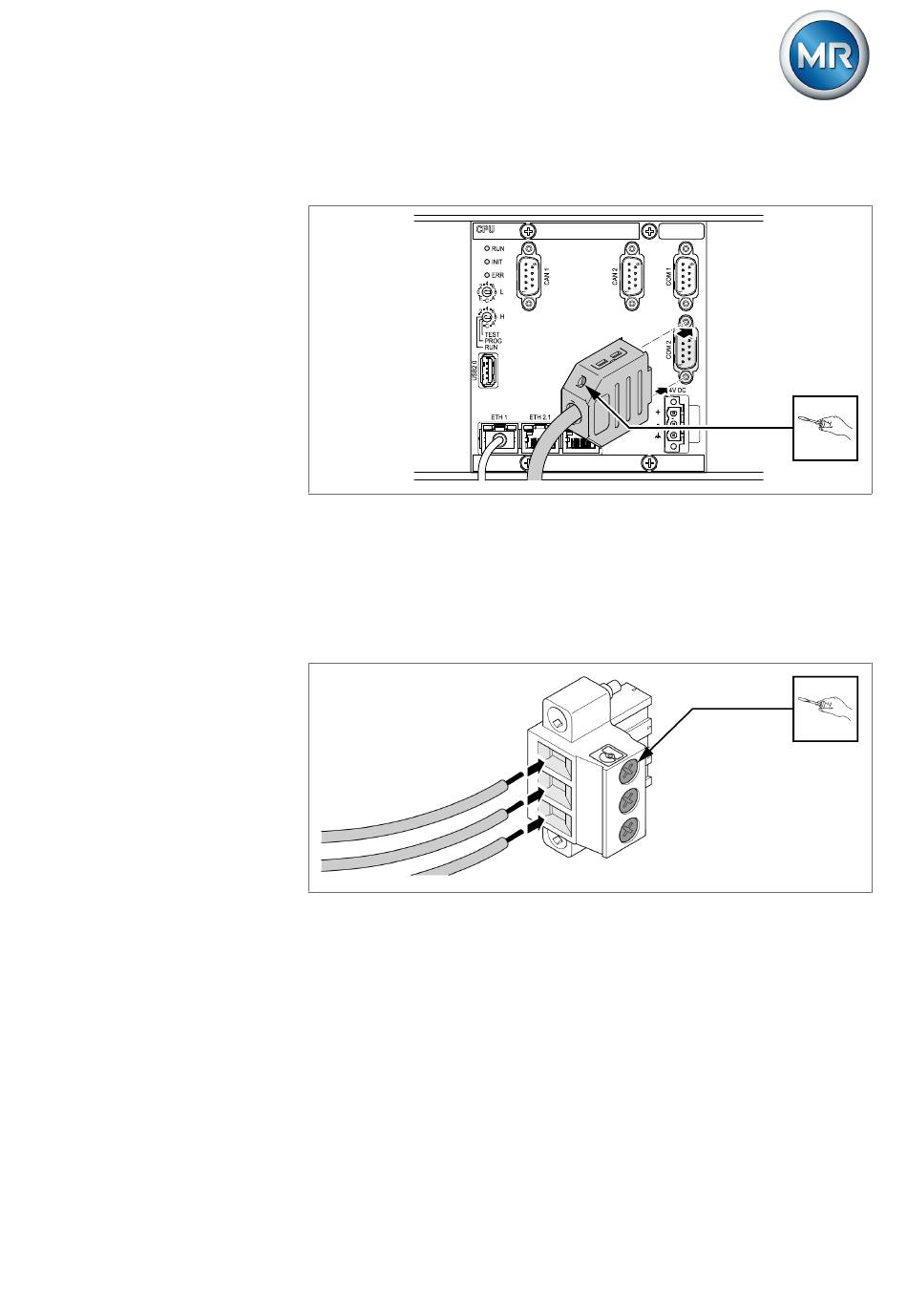

Abbildung 59: Serielle SCADA-Verbindung über COM 2-Schnittstelle
Spannungsversorgung
Die Baugruppe CPU I oder CPU II müssen Sie mit der Spannungsversor-
gung des Netzteils verbinden. Gehen Sie wie folgt vor:
1. Adern in die Klemme des Steckers führen und mit Hilfe eines Schrauben-
drehers befestigen.
Abbildung 60: Adern einführen
