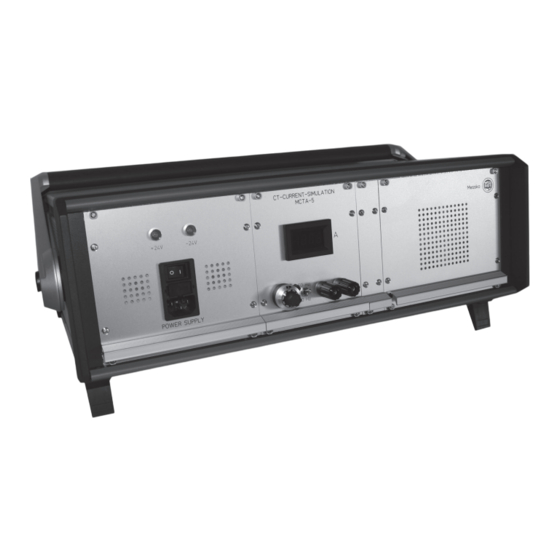

- Seite 1 MCTA-5® CT Stromsimulator / CT Current-Simulator www.messko.com Betriebsanleitung / Operating Instructions BA2819919/00: deutsch english Messko...
- Seite 2 BA 2819919/00...
-
Seite 3: Inhaltsverzeichnis
Messko Inhaltsverzeichnis/Contents Inhaltsverzeichnis Contents Sicherheit........4 Safety ........6 Sicherheitshinweise . -
Seite 4: Sicherheit
1 Sicherheit 2 Produktbeschreibung 3 Betrieb Sicherheit ACHTUNG Sicherheitshinweise Elektrischer Anschluss und Inbetriebnahme darf aus- schließlich von qualifiziertem, ausgebildetem Personal Alle Personen, die mit dem Betrieb des Geräts zu tun haben, gemäß dieser Betriebsanleitung durchgeführt werden. müssen Der Betreiber hat für die bestimmungsgemäße Verwendung - fachlich ausreichend qualifiziert sein und des Geräts Sorge zu tragen. -
Seite 5: Technische Daten
Messko 3 Betrieb 4 Technische Daten Bild 1 - CT-Stromsimulators MCTA-5 über Schalter „7“ HINWEIS einschalten. - Die LED‘s „8“ sollten die Betriebsbereitschaft anzeigen. Die Polklemmen „4“ des Stromsimulators sind potential- Ist das nicht der Fall, so überprüfen Sie die Sicherung „6“. frei ausgeführt. -
Seite 6: Safety
1 Safety 2 Product specification 3 Operation Safety CAUTION Safety instructions Electrical connection and commissioning of the device may only be carried out by qualified, skilled personnel All personnel involved in operation of this equipment must: and only in accordance with these operating instructions. - be suitably qualified and It is the responsibility of the user to make sure that the - strictly observe these operating instructions. -
Seite 7: Technical Data
Messko 3 Operation 4 Technical data Fig. 1 - Switch on CT current simulator MCTA-5 via switch “7”. NOTE - LEDs “8” should indicate readiness for service. Check fuse “6” if this is not the case. Pole terminals “4” of the current simulator are potential- free. -
Seite 8: Verdrahtungsbeispiele
5 Verdrahtungsbeispiele/Wiring examples Verdrahtungsbeispiele/Wiring examples Verdrahtungsbeispiel ZT-F2/Wiring example ZT-F2 ACHTUNG CAUTION Der Temperaturgeber ZT-F2 ist für einen maximalen Temperature sensor ZT-F2 is designed for a maximum CT-Nennstrom von 2 A ausgelegt. Eine höherer Strom- CT rated current of 2 A. A higher current intensity can stärke kann zur Zerstörung des Geräts führen. -
Seite 9: Verdrahtungsbeispiel Compact Zeigerthermometer
Messko 5 Verdrahtungsbeispiele/Wiring examples Verdrahtungsbeispiel Compact Zeigerthermometer MT-ST160SK oder MT-ST160W(R) Wiring example Compact Pointer Thermometer MT-ST160SK or MT-ST160W(R) MT-ST160SK oder MT-ST160W(R) MT-ST160SK or MT-ST160W(R) CT Stromsimulator MCTA-5 CT Current-Simulator MCTA-5 max. 2 A CAUTION ACHTUNG The Messko pointer thermometers with CT current input Die Messko-Zeigerthermometer mit CT-Stromein- are designed for a maximum CT rated current of 2 A. -
Seite 10: Verdrahtungsbeispiel Universal-Vorschaltgerät
Verdrahtungsbeispiel Universal-Vorschaltgerät / Wiring example Multi-Ballast Transformer Zeigerthermometer Pointer Thermometer CT Stromsimulator MCTA-5 CT Current-Simulator MCTA-5 Universal-Vorschaltgerät Multi-Ballast Transformer 1 - max. 5 A ACHTUNG CAUTION Das Universal-Vorschaltgerät ist mit Stromeingängen The universal multi-ballast transformer is equipped für 1 A, 1,5 A, 3 A, 4 A und 5 A vorgesehen, um einen with current inputs for 1 A, 1.5 A, 3 A, 4 A and 5 A in konstanten Ausgangsstrom von 2 A auszugeben. - Seite 11 Messko BA 2819919/00...
- Seite 12 Messko GmbH Phone: +49 (0)6171 / 6398 - 0 Gewerbegebiet An den Drei Hasen Fax: +49 (0)6171 / 6398 - 98 www.messko.com Messko-Platz 1 E-Mail: info@messko.com D-61440 Oberursel/Taunus www.messko.com Bitte beachten: Die in allen unseren Publikationen enthaltenen Angaben können in Details von dem gelieferten Gerät abweichen. Änderungen bleiben vorbehalten.
