5.1.2
Regelcomputer (CCU)
Die CCU verarbeitet die Mess- und Regelaufgaben mit Hilfe eines speziellen digitalen Signalprozessors. Die
CCU hat die Funktionen Kommunikation, Messung, Regelung, Schutz und Ansteuerung der
Leistungseinheiten. Der Betriebsstatus des Computers wird über Leuchtdioden signalisiert. Es gibt 2 LED
Leuchten auf der Frontplatte, welchen die 24 V Versorgung, die 3,3 V Spannung und Status/Fehler
anzeigen.
5.1.3
Mess –und Ein-/Ausgabe- Modul (MIO)
Abgesetztes Modul zur Messung der Netzspannungen und –ströme. Weiterhin sind die digitalen Ein- und
Ausgänge sowie die Umgebungstemperaturmessung in diesem Modul untergebracht. Das MIO kann auch
außerhalb des Standardschranksystems angeschlossen werden. Wird der Anschluss außerhalb erwünscht,
dann wenden Sie sich bitte an MR.

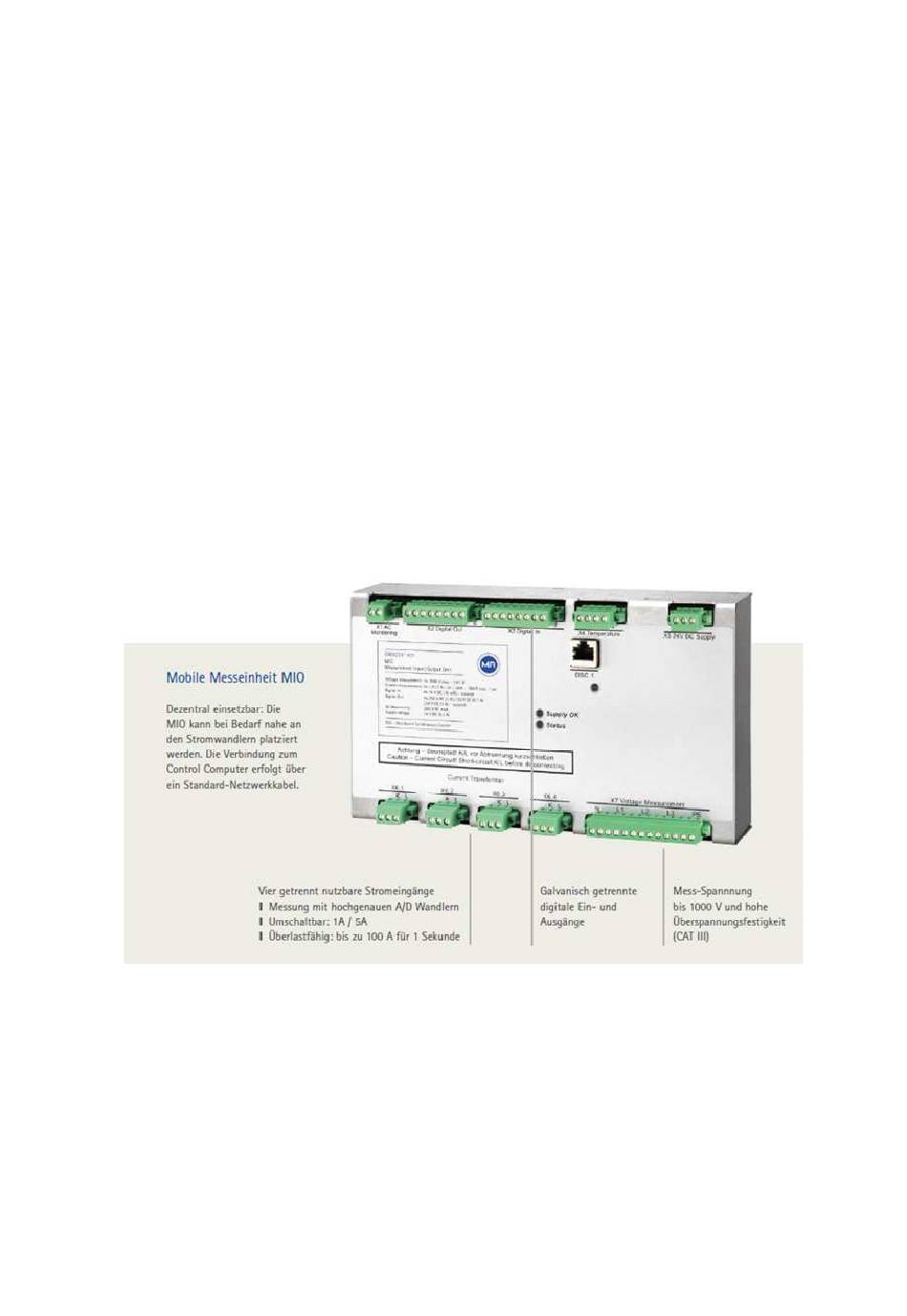

Abb. 5-3: Mess – und Ein- /Ausgabe- Modul (MIO)
Dokument Nr.: PQ-01-12-21-BA
Revision 01 | 08.03.2016
Seite 14
