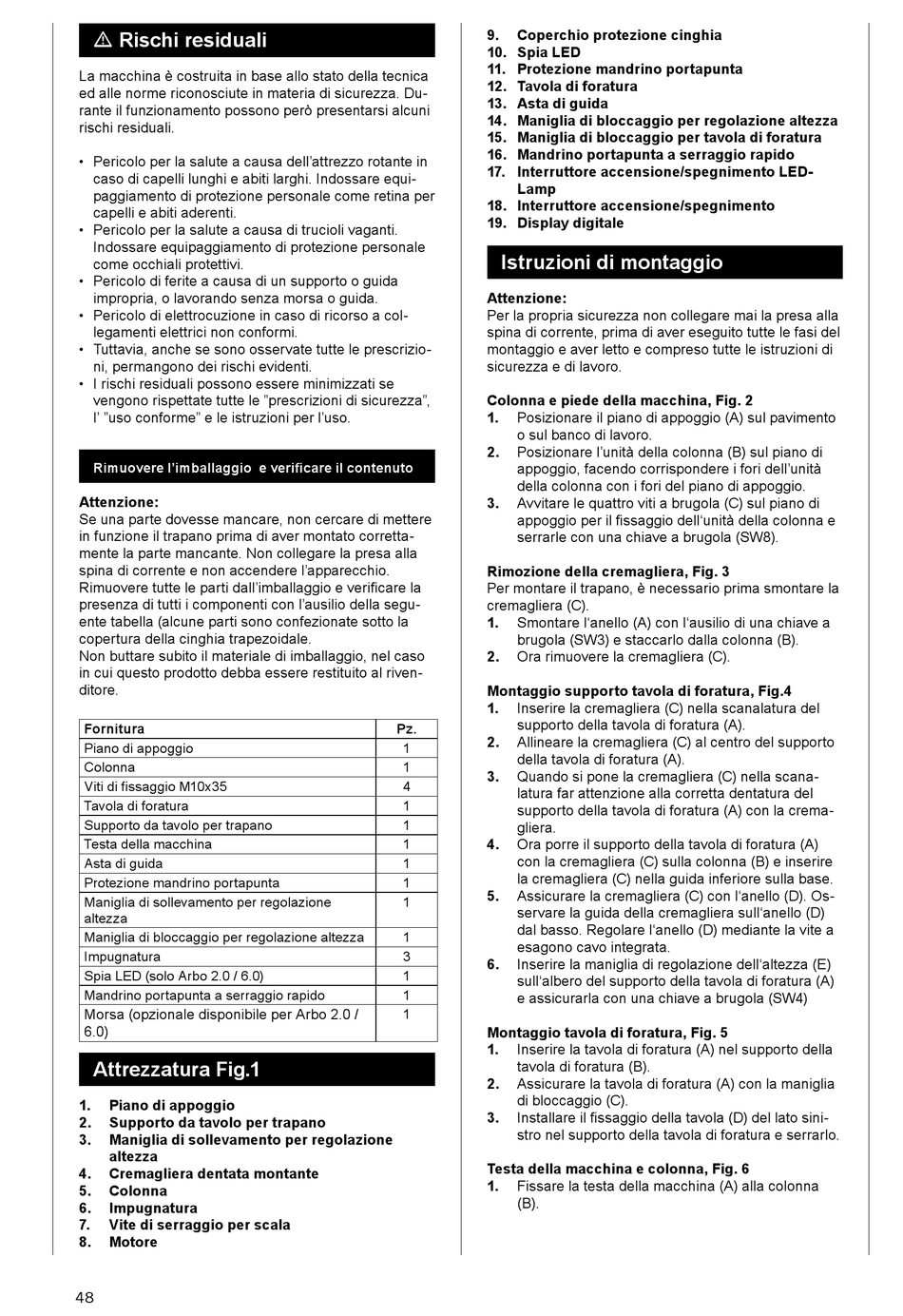

m Rischi residuali
La macchina è costruita in base allo stato della tecnica
ed alle norme riconosciute in materia di sicurezza. Du-
rante il funzionamento possono però presentarsi alcuni
rischi residuali.
• Pericolo per la salute a causa dell'attrezzo rotante in
caso di capelli lunghi e abiti larghi. Indossare equi-
paggiamento di protezione personale come retina per
capelli e abiti aderenti.
• Pericolo per la salute a causa di trucioli vaganti.
Indossare equipaggiamento di protezione personale
come occhiali protettivi.
• Pericolo di ferite a causa di un supporto o guida
impropria, o lavorando senza morsa o guida.
• Pericolo di elettrocuzione in caso di ricorso a col-
legamenti elettrici non conformi.
• Tuttavia, anche se sono osservate tutte le prescrizio-
ni, permangono dei rischi evidenti.
• I rischi residuali possono essere minimizzati se
vengono rispettate tutte le "prescrizioni di sicurezza",
l' "uso conforme" e le istruzioni per l'uso.
Rimuovere l'imballaggio e verificare il contenuto
Attenzione:
Se una parte dovesse mancare, non cercare di mettere
in funzione il trapano prima di aver montato corretta-
mente la parte mancante. Non collegare la presa alla
spina di corrente e non accendere l'apparecchio.
Rimuovere tutte le parti dall'imballaggio e verificare la
presenza di tutti i componenti con l'ausilio della segu-
ente tabella (alcune parti sono confezionate sotto la
copertura della cinghia trapezoidale.
Non buttare subito il materiale di imballaggio, nel caso
in cui questo prodotto debba essere restituito al riven-
ditore.
Fornitura
Piano di appoggio
Colonna
Viti di fissaggio M10x35
Tavola di foratura
Supporto da tavolo per trapano
Testa della macchina
Asta di guida
Protezione mandrino portapunta
Maniglia di sollevamento per regolazione
altezza
Maniglia di bloccaggio per regolazione altezza
Impugnatura
Spia LED (solo Arbo 2.0 / 6.0)
Mandrino portapunta a serraggio rapido
Morsa (opzionale disponibile per Arbo 2.0 /
6.0)
Attrezzatura Fig.1
1.
Piano di appoggio
2.
Supporto da tavolo per trapano
3.
Maniglia di sollevamento per regolazione
altezza
4.
Cremagliera dentata montante
5.
Colonna
6.
Impugnatura
7.
Vite di serraggio per scala
8.
Motore
48
9.
Coperchio protezione cinghia
10. Spia LED
11. Protezione mandrino portapunta
12. Tavola di foratura
13. Asta di guida
14. Maniglia di bloccaggio per regolazione altezza
15. Maniglia di bloccaggio per tavola di foratura
16. Mandrino portapunta a serraggio rapido
17. Interruttore accensione/spegnimento LED-
Lamp
18. Interruttore accensione/spegnimento
19. Display digitale
Istruzioni di montaggio
Attenzione:
Per la propria sicurezza non collegare mai la presa alla
spina di corrente, prima di aver eseguito tutte le fasi del
montaggio e aver letto e compreso tutte le istruzioni di
sicurezza e di lavoro.
Colonna e piede della macchina, Fig. 2
1.
Posizionare il piano di appoggio (A) sul pavimento
o sul banco di lavoro.
2.
Posizionare l'unità della colonna (B) sul piano di
appoggio, facendo corrispondere i fori dell'unità
della colonna con i fori del piano di appoggio.
3.
Avvitare le quattro viti a brugola (C) sul piano di
appoggio per il fissaggio dell'unità della colonna e
serrarle con una chiave a brugola (SW8).
Rimozione della cremagliera, Fig. 3
Per montare il trapano, è necessario prima smontare la
cremagliera (C).
1.
Smontare l'anello (A) con l'ausilio di una chiave a
brugola (SW3) e staccarlo dalla colonna (B).
2.
Ora rimuovere la cremagliera (C).
Montaggio supporto tavola di foratura, Fig.4
1.
Inserire la cremagliera (C) nella scanalatura del
supporto della tavola di foratura (A).
Pz.
2.
Allineare la cremagliera (C) al centro del supporto
1
della tavola di foratura (A).
1
3.
Quando si pone la cremagliera (C) nella scana-
4
latura far attenzione alla corretta dentatura del
1
supporto della tavola di foratura (A) con la crema-
1
gliera.
4.
1
Ora porre il supporto della tavola di foratura (A)
con la cremagliera (C) sulla colonna (B) e inserire
1
la cremagliera (C) nella guida inferiore sulla base.
1
5.
Assicurare la cremagliera (C) con l'anello (D). Os-
1
servare la guida della cremagliera sull'anello (D)
dal basso. Regolare l'anello (D) mediante la vite a
1
esagono cavo integrata.
3
6.
Inserire la maniglia di regolazione dell'altezza (E)
1
sull'albero del supporto della tavola di foratura (A)
1
e assicurarla con una chiave a brugola (SW4)
1
Montaggio tavola di foratura, Fig. 5
1.
Inserire la tavola di foratura (A) nel supporto della
tavola di foratura (B).
2.
Assicurare la tavola di foratura (A) con la maniglia
di bloccaggio (C).
3.
Installare il fissaggio della tavola (D) del lato sini-
stro nel supporto della tavola di foratura e serrarlo.
Testa della macchina e colonna, Fig. 6
1.
Fissare la testa della macchina (A) alla colonna
(B).
