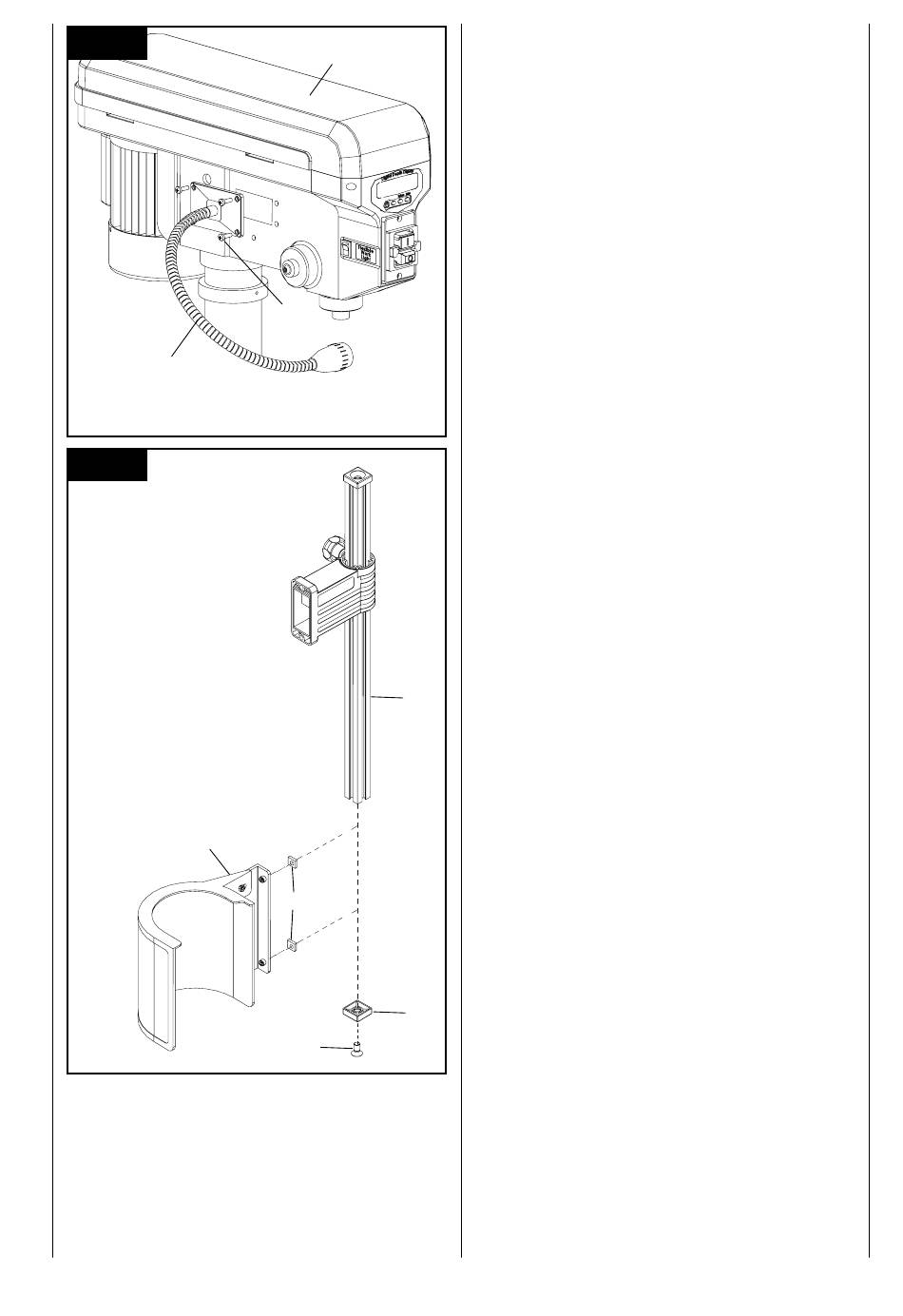

Fig. 7
C
Fig. 8
E
30
B
A
C
D
B
A
Montage Lampe, Fig. 7
nur Arbo 2.0 / 6.0
1.
Schrauben Sie die vier Kreuzschlitzschrauben (A)
mithilfe eines Schraubendrehers aus der Seite des
Maschinenkopfes (B) heraus.
2.
Verbinden Sie den Stecker der Lampe (C) und den
Stecker der in den Maschinenkopf (B) führt.
3.
Schrauben Sie die Lampe (C) mit den Kreuz-
schlitzschrauben (A) wieder an den Maschinen-
kopf (B).
Montage Bohrfutterschutz Fig. 8
1.
Entfernen Sie zunächst die Senkschraube (A) und
die Endkappe (B) mithilfe eines Inbusschlüssels
(SW5) von der Führungsstange (C).
2.
Befestigen Sie den Bohrfutterschutz (E) an
der Führungsstange (C). Schieben Sie dazu
die bereits am Bohrfutterschutz (E) montierten
Klemmplättchen (D) in die Nut der Führungsstange
(C). Achten Sie darauf, dass Sie den Bohrfutter-
schutz (E) in der richtigen Nut montieren (siehe
Bild). Ziehen Sie die beiden Inbusschrauben am
Bohrfutterschutz (E) mithilfe eines Inbusschlüssels
(SW4) wieder an.
3.
Schrauben Sie die Endkappe (B) mit der Senk-
schraube (A) mithilfe eines Inbusschlüssels (SW5)
wieder an die Führungsstange (C) an.
