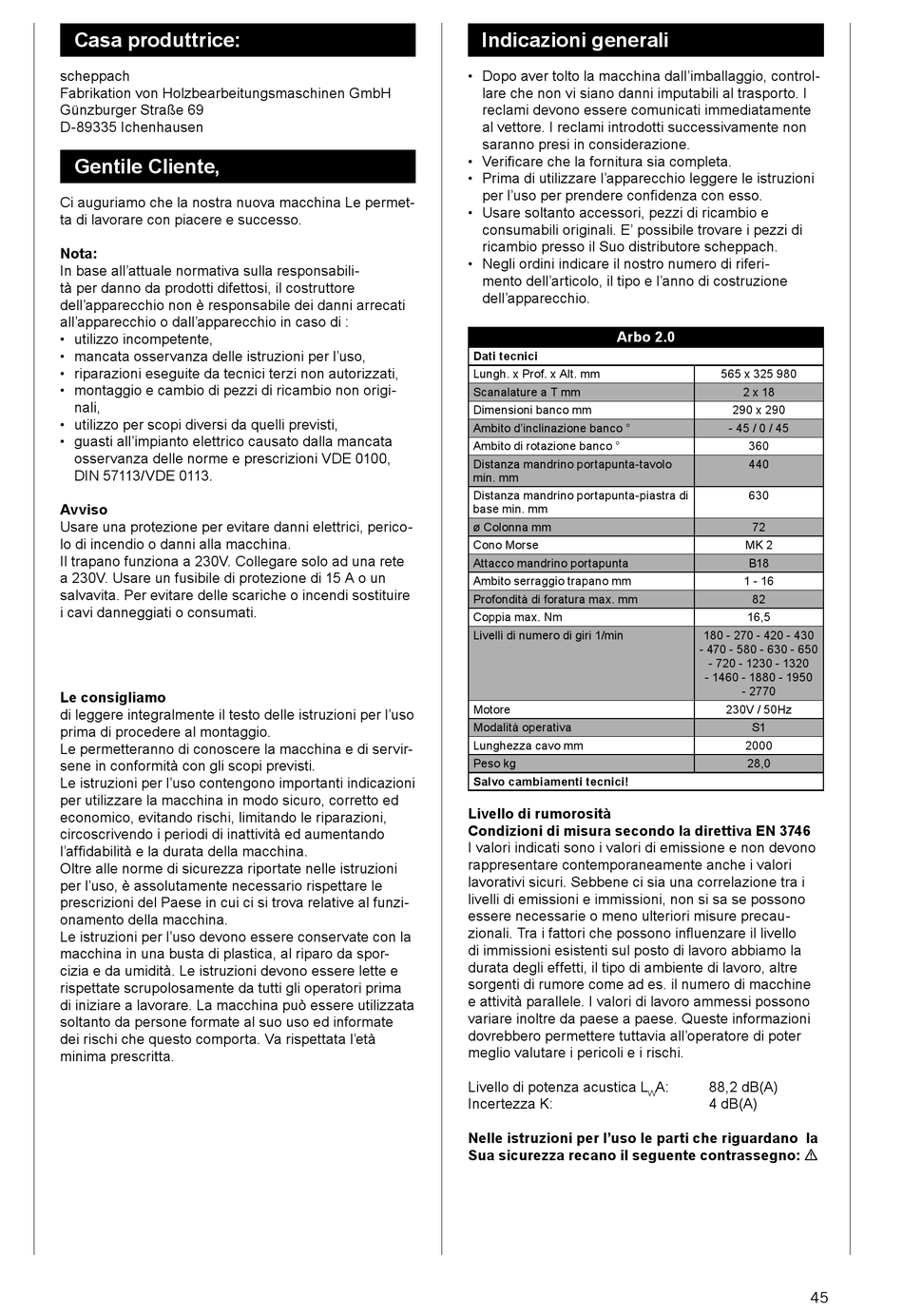

Casa produttrice:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Gentile Cliente,
Ci auguriamo che la nostra nuova macchina Le permet-
ta di lavorare con piacere e successo.
Nota:
In base all'attuale normativa sulla responsabili-
tà per danno da prodotti difettosi, il costruttore
dell'apparecchio non è responsabile dei danni arrecati
all'apparecchio o dall'apparecchio in caso di :
• utilizzo incompetente,
• mancata osservanza delle istruzioni per l'uso,
• riparazioni eseguite da tecnici terzi non autorizzati,
• montaggio e cambio di pezzi di ricambio non origi-
nali,
• utilizzo per scopi diversi da quelli previsti,
• guasti all'impianto elettrico causato dalla mancata
osservanza delle norme e prescrizioni VDE 0100,
DIN 57113/VDE 0113.
Avviso
Usare una protezione per evitare danni elettrici, perico-
lo di incendio o danni alla macchina.
Il trapano funziona a 230V. Collegare solo ad una rete
a 230V. Usare un fusibile di protezione di 15 A o un
salvavita. Per evitare delle scariche o incendi sostituire
i cavi danneggiati o consumati.
Le consigliamo
di leggere integralmente il testo delle istruzioni per l'uso
prima di procedere al montaggio.
Le permetteranno di conoscere la macchina e di servir-
sene in conformità con gli scopi previsti.
Le istruzioni per l'uso contengono importanti indicazioni
per utilizzare la macchina in modo sicuro, corretto ed
economico, evitando rischi, limitando le riparazioni,
circoscrivendo i periodi di inattività ed aumentando
l'affidabilità e la durata della macchina.
Oltre alle norme di sicurezza riportate nelle istruzioni
per l'uso, è assolutamente necessario rispettare le
prescrizioni del Paese in cui ci si trova relative al funzi-
onamento della macchina.
Le istruzioni per l'uso devono essere conservate con la
macchina in una busta di plastica, al riparo da spor-
cizia e da umidità. Le istruzioni devono essere lette e
rispettate scrupolosamente da tutti gli operatori prima
di iniziare a lavorare. La macchina può essere utilizzata
soltanto da persone formate al suo uso ed informate
dei rischi che questo comporta. Va rispettata l'età
minima prescritta.
Indicazioni generali
• Dopo aver tolto la macchina dall'imballaggio, control-
lare che non vi siano danni imputabili al trasporto. I
reclami devono essere comunicati immediatamente
al vettore. I reclami introdotti successivamente non
saranno presi in considerazione.
• Verificare che la fornitura sia completa.
• Prima di utilizzare l'apparecchio leggere le istruzioni
per l'uso per prendere confidenza con esso.
• Usare soltanto accessori, pezzi di ricambio e
consumabili originali. E' possibile trovare i pezzi di
ricambio presso il Suo distributore scheppach.
• Negli ordini indicare il nostro numero di riferi-
mento dell'articolo, il tipo e l'anno di costruzione
dell'apparecchio.
Arbo 2.0
Dati tecnici
Lungh. x Prof. x Alt. mm
Scanalature a T mm
Dimensioni banco mm
Ambito d'inclinazione banco °
Ambito di rotazione banco °
Distanza mandrino portapunta-tavolo
min. mm
Distanza mandrino portapunta-piastra di
base min. mm
ø Colonna mm
Cono Morse
Attacco mandrino portapunta
Ambito serraggio trapano mm
Profondità di foratura max. mm
Coppia max. Nm
Livelli di numero di giri 1/min
Motore
Modalità operativa
Lunghezza cavo mm
Peso kg
Salvo cambiamenti tecnici!
Livello di rumorosità
Condizioni di misura secondo la direttiva EN 3746
I valori indicati sono i valori di emissione e non devono
rappresentare contemporaneamente anche i valori
lavorativi sicuri. Sebbene ci sia una correlazione tra i
livelli di emissioni e immissioni, non si sa se possono
essere necessarie o meno ulteriori misure precau-
zionali. Tra i fattori che possono influenzare il livello
di immissioni esistenti sul posto di lavoro abbiamo la
durata degli effetti, il tipo di ambiente di lavoro, altre
sorgenti di rumore come ad es. il numero di macchine
e attività parallele. I valori di lavoro ammessi possono
variare inoltre da paese a paese. Queste informazioni
dovrebbero permettere tuttavia all'operatore di poter
meglio valutare i pericoli e i rischi.
Livello di potenza acustica L
Incertezza K:
Nelle istruzioni per l'uso le parti che riguardano la
Sua sicurezza recano il seguente contrassegno: m
565 x 325 980
2 x 18
290 x 290
- 45 / 0 / 45
360
440
630
72
MK 2
B18
1 - 16
82
16,5
180 - 270 - 420 - 430
- 470 - 580 - 630 - 650
- 720 - 1230 - 1320
- 1460 - 1880 - 1950
- 2770
230V / 50Hz
S1
2000
28,0
A:
88,2 dB(A)
W
4 dB(A)
45
