7
6

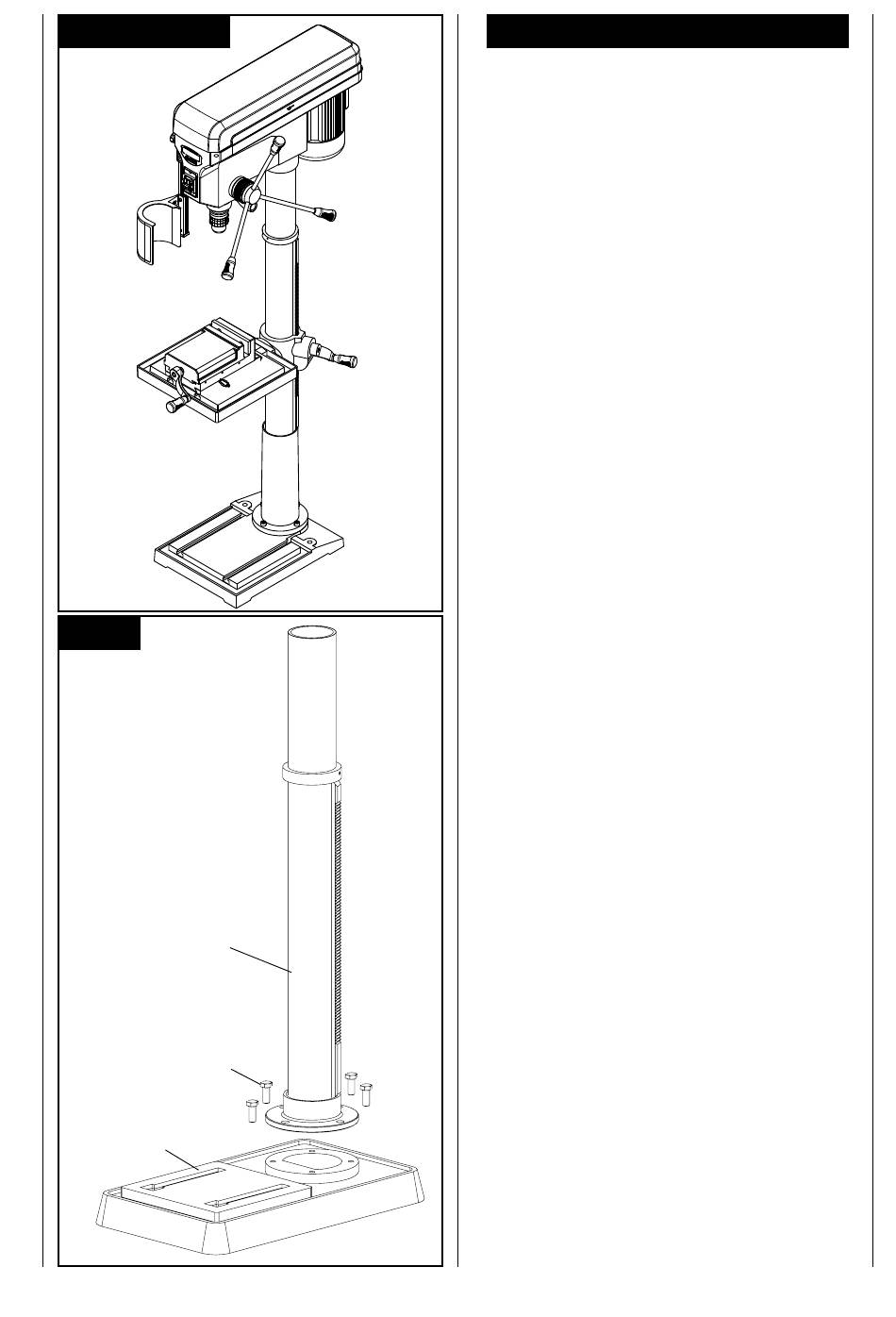

Fig. 1 - Arbo 6.0
Fig. 2
7
6
A
24
5
4
5
4
B
C
3
2
Montageanweisung
Warnung:
Zu Ihrer eigenen Sicherheit stecken Sie niemals den
Stecker in die Steckdose, bevor Sie nicht alle Schritte
der Montage abgearbeitet haben und Sie die Sicher-
heits- und Arbeitsanweisungen gelesen und verstanden
haben.
Säule und Maschinenfuß, Fig. 2
1.
Stellen Sie die Grundplatte (A) auf den Boden oder
auf die Werkbank.
2.
Stellen Sie die Säuleneinheit (B) so auf die Grund-
platte, dass die Löcher der Säuleneinheit mit den
Löchern der Grundplatte deckungsgleich sind.
3.
Schrauben Sie die vier Inbusschrauben (C) zur
Befestigung der Säuleneinheit in die Grundplatte
und ziehen Sie diese mit einem Inbusschlüssel
(SW8) fest.
