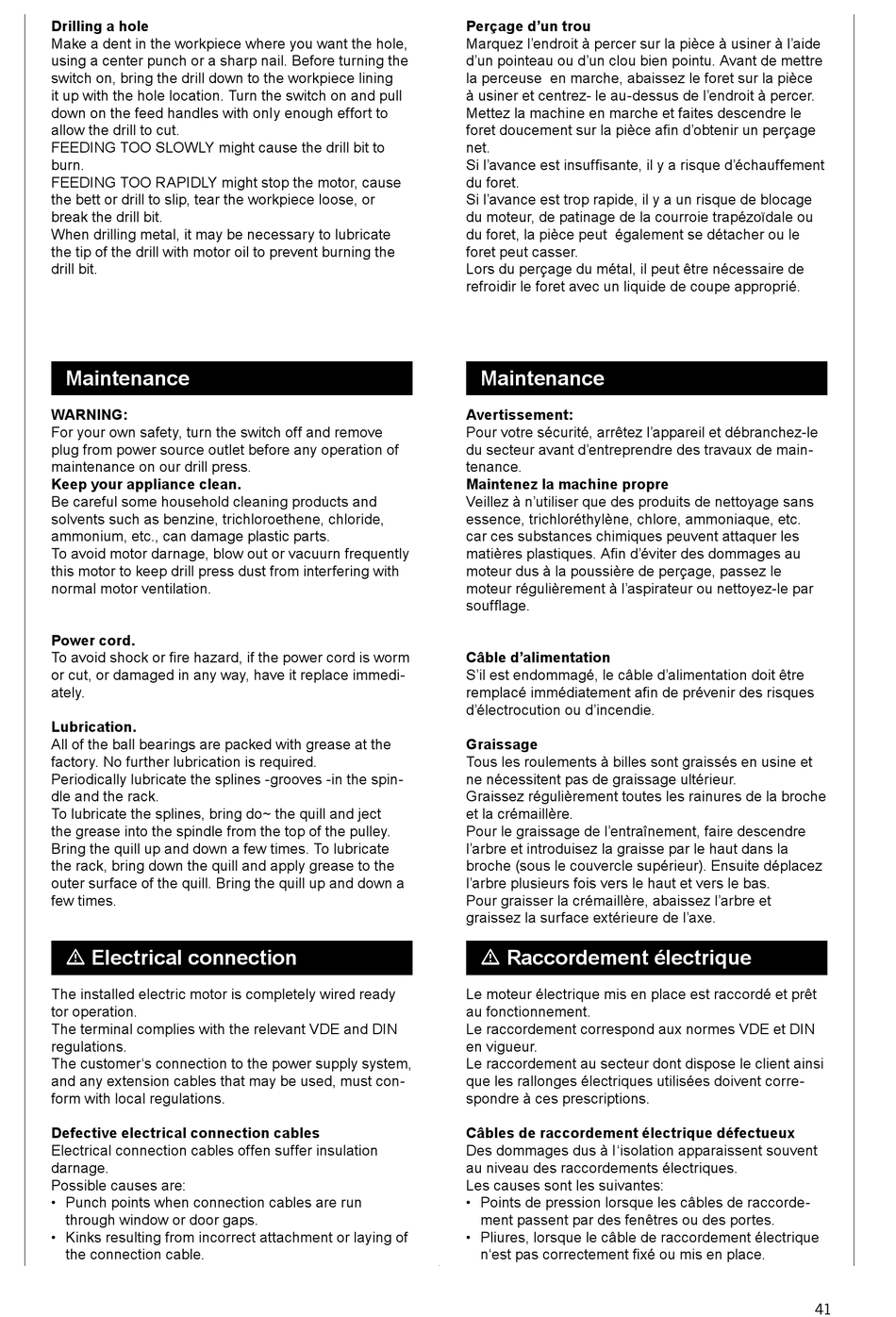

Drilling a hole
Make a dent in the workpiece where you want the hole,
using a center punch or a sharp nail. Before turning the
switch on, bring the drill down to the workpiece lining
it up with the hole location. Turn the switch on and pull
down on the feed handles with onIy enough effort to
allow the drill to cut.
FEEDING TOO SLOWLY might cause the drill bit to
burn.
FEEDING TOO RAPIDLY might stop the motor, cause
the bett or drill to slip, tear the workpiece loose, or
break the drill bit.
When drilling metal, it may be necessary to lubricate
the tip of the drill with motor oil to prevent burning the
drill bit.
Maintenance
WARNING:
For your own safety, turn the switch off and remove
plug from power source outlet before any operation of
maintenance on our drill press.
Keep your appliance clean.
Be careful some household cleaning products and
solvents such as benzine, trichloroethene, chloride,
ammonium, etc., can damage plastic parts.
To avoid motor darnage, blow out or vacuurn frequently
this motor to keep drill press dust from interfering with
normal motor ventilation.
Power cord.
To avoid shock or fire hazard, if the power cord is worm
or cut, or damaged in any way, have it replace immedi-
ately.
Lubrication.
All of the ball bearings are packed with grease at the
factory. No further lubrication is required.
Periodically lubricate the splines -grooves -in the spin-
dle and the rack.
To lubricate the splines, bring do~ the quill and ject
the grease into the spindle from the top of the pulley.
Bring the quill up and down a few times. To lubricate
the rack, bring down the quill and apply grease to the
outer surface of the quill. Bring the quill up and down a
few times.
m Electrical connection
The installed electric motor is completely wired ready
tor operation.
The terminal complies with the relevant VDE and DIN
regulations.
The customer's connection to the power supply system,
and any extension cables that may be used, must con-
form with local regulations.
Defective electrical connection cables
Electrical connection cables offen suffer insulation
darnage.
Possible causes are:
• Punch points when connection cables are run
through window or door gaps.
• Kinks resulting from incorrect attachment or laying of
the connection cable.
Perçage d'un trou
Marquez l'endroit à percer sur la pièce à usiner à l'aide
d'un pointeau ou d'un clou bien pointu. Avant de mettre
la perceuse en marche, abaissez le foret sur la pièce
à usiner et centrez- le au-dessus de l'endroit à percer.
Mettez la machine en marche et faites descendre le
foret doucement sur la pièce afin d'obtenir un perçage
net.
Si l'avance est insuffisante, il y a risque d'échauffement
du foret.
Si l'avance est trop rapide, il y a un risque de blocage
du moteur, de patinage de la courroie trapézoïdale ou
du foret, la pièce peut également se détacher ou le
foret peut casser.
Lors du perçage du métal, il peut être nécessaire de
refroidir le foret avec un liquide de coupe approprié.
Maintenance
Avertissement:
Pour votre sécurité, arrêtez l'appareil et débranchez-le
du secteur avant d'entreprendre des travaux de main-
tenance.
Maintenez la machine propre
Veillez à n'utiliser que des produits de nettoyage sans
essence, trichloréthylène, chlore, ammoniaque, etc.
car ces substances chimiques peuvent attaquer les
matières plastiques. Afin d'éviter des dommages au
moteur dus à la poussière de perçage, passez le
moteur régulièrement à l'aspirateur ou nettoyez-le par
soufflage.
Câble d'alimentation
S'il est endommagé, le câble d'alimentation doit être
remplacé immédiatement afin de prévenir des risques
d'électrocution ou d'incendie.
Graissage
Tous les roulements à billes sont graissés en usine et
ne nécessitent pas de graissage ultérieur.
Graissez régulièrement toutes les rainures de la broche
et la crémaillère.
Pour le graissage de l'entraînement, faire descendre
l'arbre et introduisez la graisse par le haut dans la
broche (sous le couvercle supérieur). Ensuite déplacez
l'arbre plusieurs fois vers le haut et vers le bas.
Pour graisser la crémaillère, abaissez l'arbre et
graissez la surface extérieure de l'axe.
m Raccordement électrique
Le moteur électrique mis en place est raccordé et prêt
au fonctionnement.
Le raccordement correspond aux normes VDE et DIN
en vigueur.
Le raccordement au secteur dont dispose le client ainsi
que les rallonges électriques utilisées doivent corre-
spondre à ces prescriptions.
Câbles de raccordement électrique défectueux
Des dommages dus à I'isolation apparaissent souvent
au niveau des raccordements électriques.
Les causes sont les suivantes:
• Points de pression lorsque les câbles de raccorde-
ment passent par des fenêtres ou des portes.
• Pliures, lorsque le câble de raccordement électrique
n'est pas correctement fixé ou mis en place.
41
