Fig. 5
A
B
C
Fig. 5.1
D
Fig. 6
Fig. 6
A
28

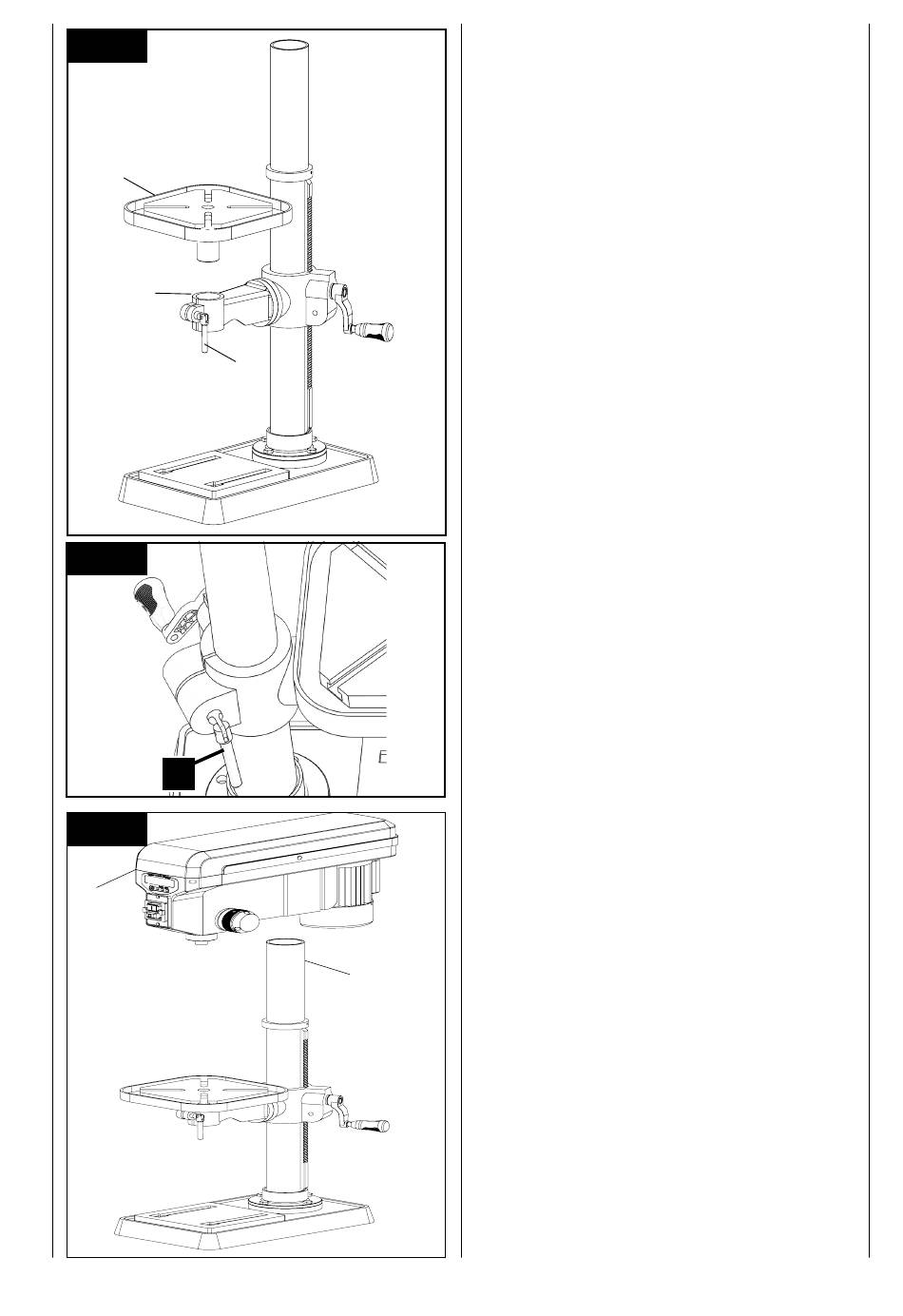

Montage Bohrtisch, Fig.5
1.
Stecken Sie den Bohrtisch (A) in den Bohrtischhal-
ter (B).
2.
Sichern Sie den Bohrtisch (A) mit dem Klemmgriff
(C).
3.
Installieren Sie den Klemmhebel (D) von der linken
Seite in den Bohrtischhalter und ziehen Sie diese
an.
Montage Maschinenkopf und Säule, Fig. 6
1.
Setzen Sie den Maschinenkopf (A) auf die Säule
(B).
2.
Bringen Sie die Spindel der Bohrmaschine mit
dem Tisch und der Grundplatte in Deckung und
ziehen Sie die 2 Inbusschrauben, die sich seitlich
am Maschinenkopf befinden, fest an. (Inbuss-
schlüssel SW4)
B
