Montage der Ständerbohrmaschine auf der Werk-
bank.
Schrauben Sie die Bohrmaschine an den Bohrungen
der Grundplatte auf einer Werkbank fest, um ein Kip-
pen der Maschine zu verhindern
Zu Ihrer eigenen Sicherheit wird jedoch dringend die
Verschraubung auf einer Werkbank oder ähnlichem
empfohlen.
Einstellungen
Warnung:
Alle notwendigen Voreinstellungen für eine einwand-
freie Arbeit Ihrer Bohrmaschine sind werksseitig bereits
vorgenommen worden. Bitte verändern Sie nichts.
Normale Abnutzung und Gebrauch des Werkzeugs
können nachträgliches Justieren notwendig machen.
Warnung:
Ziehen Sie immer den Stecker aus der Steckdose,
bevor Sie Einstellarbeiten durchführen.

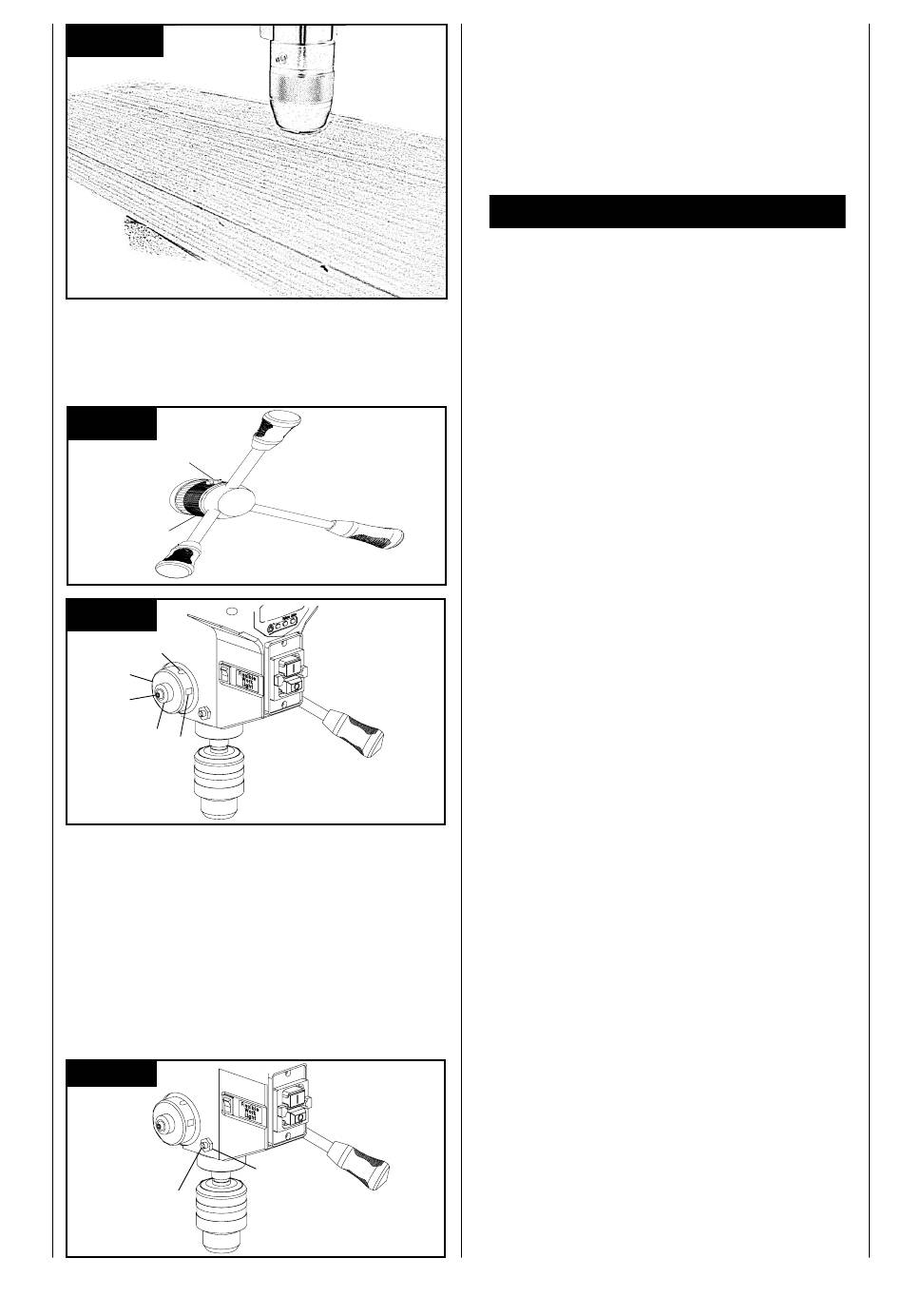

Einstellen der Spindelrückholfeder, Fig. 12.1-12.2
Es kann notwendig sein, dass die Spindelrückholfeder
eingestellt werden muss, weil sich deren Spannung
verändert hat und dadurch die Spindel zu schnell oder
zu langsam zurück fährt.
1.
Für mehr Arbeitsfreiraum senken Sie den Tisch ab.
2.
Arbeiten Sie an der linken Seite der Bohrmaschi-
ne.
3.
Stellen Sie den Anschlagring (A) auf 0 und klem-
men diesen mit der Flügelschraube (B).
4.
Drücken Sie einen Schraubenzieher in die untere,
vordere Nut (C) der Federabdeckung (D). Halten
Sie ihn dort.
5.
Entfernen Sie die Inbusschraube (E) und die Rän-
delmutter (C) mithilfe eines Inbusschlüssels (SW5).
6.
Drehen Sie den Schraubenzieher mit der Feder-
abdeckung (D) vorsichtig gegen den Uhrzeiger-
sinn bis der Stift in die nächste Nut (G) einrastet.
Entfernen Sie den Schraubenzieher nicht.
7.
Montieren Sie die Rändelmutter (C) und die Inbus-
schraube (E) wieder.
8.
Wenn nicht genug End Vor- Spannung auf der Fe-
der sein sollte, wiederholen Sie die Schritte, wobei
Sie immer eine Einrastung weiter gehen und jedes
Mal erneut die Vorspannung überprüfen. Die beste
Vorspannung ist eingestellt, wenn die Spindel
langsam aus 20 mm Tiefe in die oberste Position
zurückfährt.
9.
Überprüfen Sie, dass die Spindel sich frei bewe-
gen kann. Wenn die Spindel klemmen sollte, lösen
Sie die Inbusschraube (E) und die Rändelmutter
(F), bis sich die Spindel wieder frei bewegen kann.
Ziehen Sie die Rändelmutter (F) wieder fest.
Das axiale Spiel der Spindel, Fig. 13
Wenn die Spindel sich in der unteren Position befindet,
drehen Sie diese von Hand. Sollten sie ein zu großes
Spiel feststellen, verfahren Sie wie folgt:
1.
Lösen Sie die Kontermutter (A).
2.
Drehen Sie die Schraube (B) im Uhrzeigersinn,
um das Spiel auszugleichen, ohne die Auf- und
Abwärtsbewegung der Spindel zu beeinträchtigen
(ein geringes Spiel ist normal).
3.
Ziehen Sie die Kontermutter wieder fest.
