Fig. 9
C
Fig. 10
A
Fig. 11
32
A
B
A
A
B
A

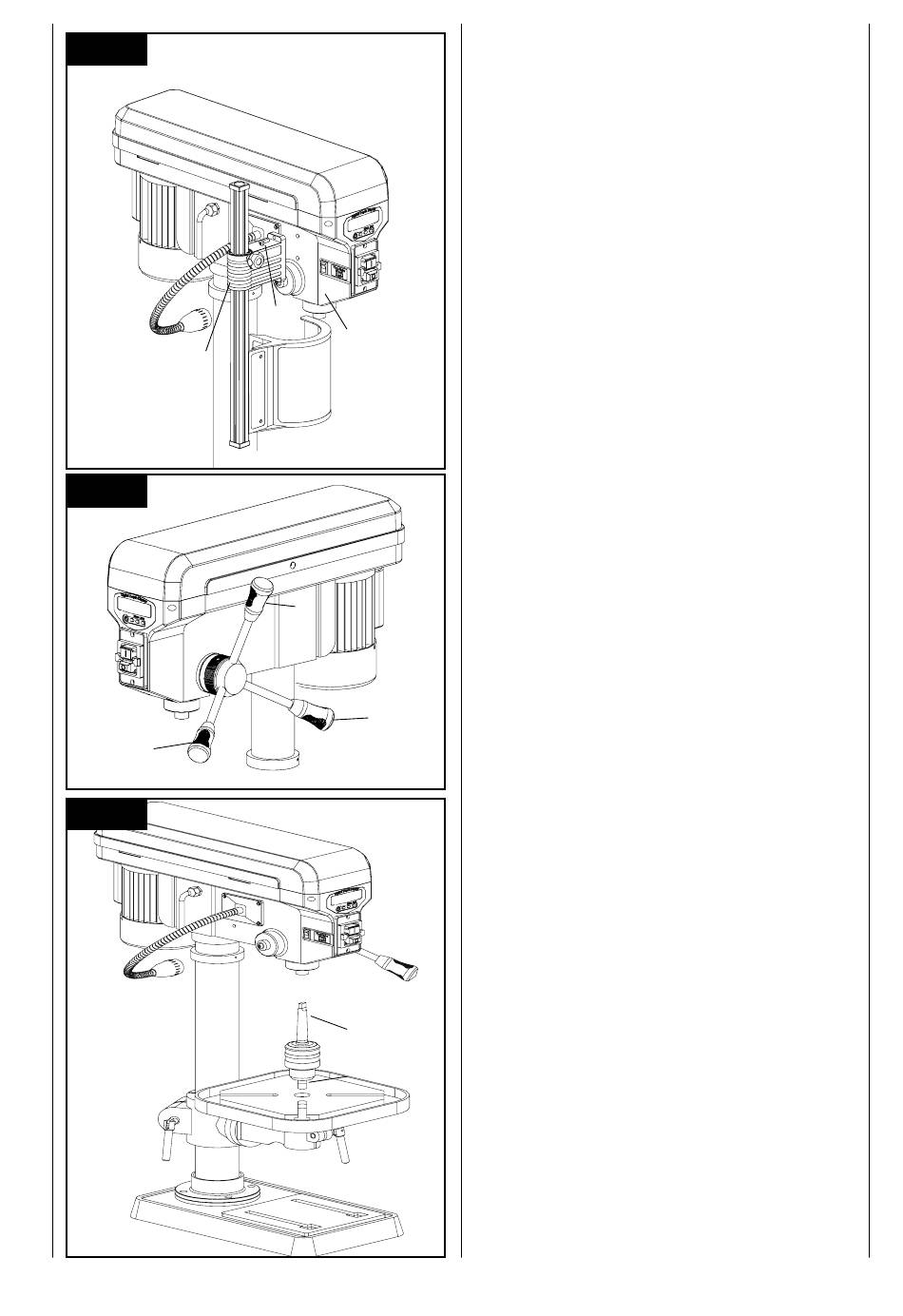

Montage Bohrfutterschutz an Maschine Fig. 9
1.
Schrauben Sie die Kreuzschlitzschrauben (A)
mithlife eines Schraubenziehers aus dem Maschi-
nenkopf (B).
2.
Verbinden Sie die beiden Stecker des Bohrfut-
terschutzes (C) und des Maschinenkopfes (B)
miteinander.
3.
Beachten Sie das der Sterngriff des Bohrfutter-
schutzes (C) nach vorne zeigt.
4.
Schrauben Sie den Bohrfutterschutz (C) mit den
beiden Kreuzschlitzschrauben (A) an den Maschi-
nenkopf (B).
Montage der Griffe an der Kurbel des Vertikalan-
triebs, Fig. 10
Schrauben Sie die Griffe (A) fest in die Gewinde der
Spindelnabe.
Montage des Bohrfutters, Fig. 11
1.
Reinigen Sie den konischen Schaft des Bohrfutter
(A) mit einem sauberen Tuch. Stellen Sie sicher,
dass keine Schmutzpartikel mehr an der Ober-
fläche haften. Durch geringste Verschmutzung
auf einer der Oberflächen wird der einwandfreie
Halt des Bohrfutters verhindert. Dadurch kann der
Bohrer evtl. schlagen. Wenn das konische Loch im
Bohrfutter extrem verschmutzt ist, verwenden Sie
eine Reinigungslösung auf einem sauberen Stück
Stoff.
2.
Schieben Sie das Bohrfutter (A) so weit wie mög-
lich in die Spindelnase (B).
3.
Drehen Sie den äußeren Ring des Bohrfutters
gegen den Uhrzeigersinn (aus der Sicht von oben)
und öffnen Sie die Backen des Bohrfutters.
4.
Legen Sie ein Stück Holz auf den Maschinentisch
und senken Sie die Spindel bis auf das Holzstück
ab. Drücken Sie fest, damit das Futter genau sitzt.
Eventuell müssen Sie die Höhe des Bohrtisches
verstellen.
