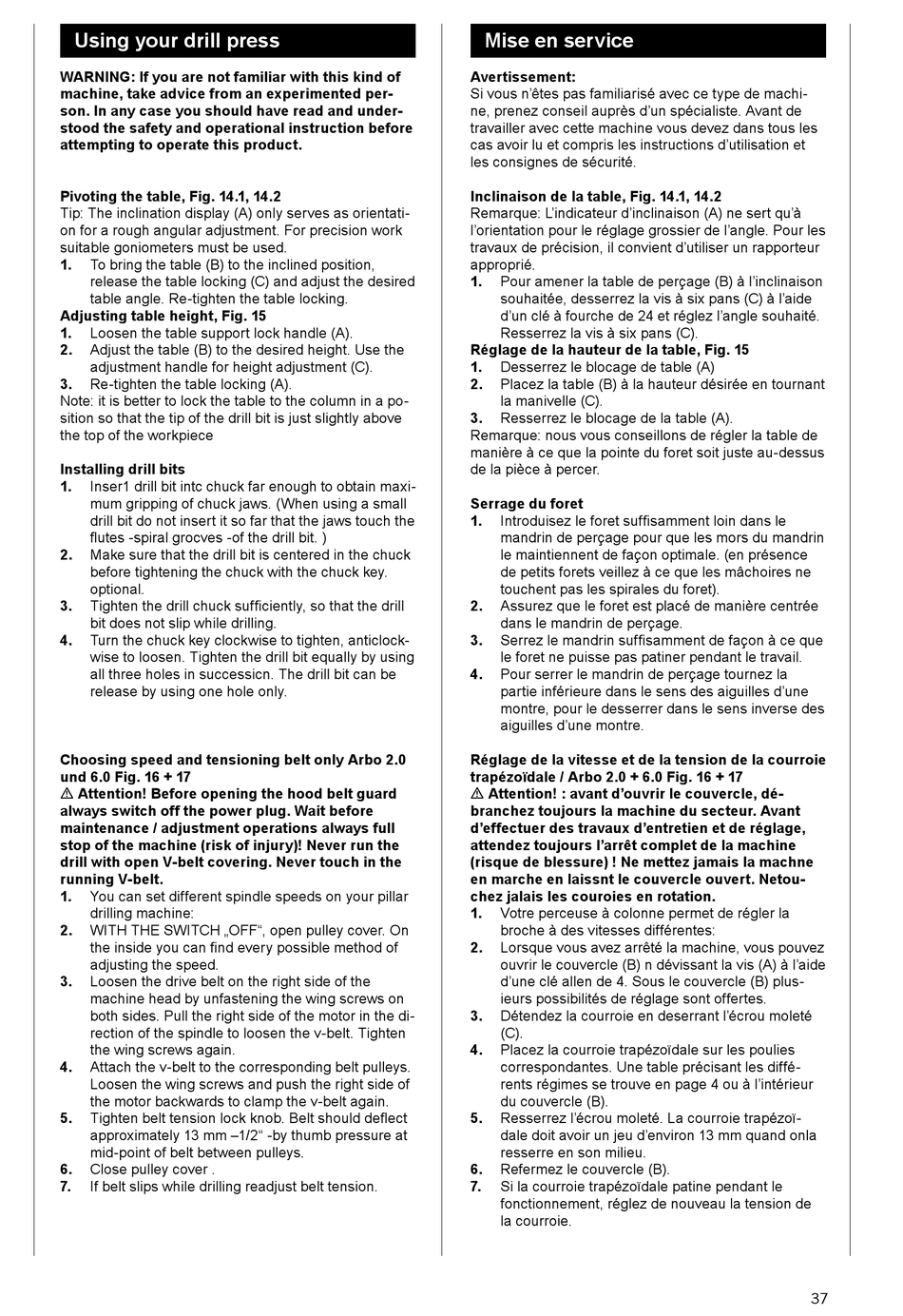

Using your drill press
WARNING: If you are not familiar with this kind of
machine, take advice from an experimented per-
son. In any case you should have read and under-
stood the safety and operational instruction before
attempting to operate this product.
Pivoting the table, Fig. 14.1, 14.2
Tip: The inclination display (A) only serves as orientati-
on for a rough angular adjustment. For precision work
suitable goniometers must be used.
1.
To bring the table (B) to the inclined position,
release the table locking (C) and adjust the desired
table angle. Re-tighten the table locking.
Adjusting table height, Fig. 15
1.
Loosen the table support lock handle (A).
2.
Adjust the table (B) to the desired height. Use the
adjustment handle for height adjustment (C).
3.
Re-tighten the table locking (A).
Note: it is better to lock the table to the column in a po-
sition so that the tip of the drill bit is just slightly above
the top of the workpiece
Installing drill bits
1.
Inser1 drill bit intc chuck far enough to obtain maxi-
mum gripping of chuck jaws. (When using a small
drill bit do not insert it so far that the jaws touch the
flutes -spiral grocves -of the drill bit. )
2.
Make sure that the drill bit is centered in the chuck
before tightening the chuck with the chuck key.
optional.
3.
Tighten the drill chuck sufficiently, so that the drill
bit does not slip while drilling.
4.
Turn the chuck key clockwise to tighten, anticlock-
wise to loosen. Tighten the drill bit equally by using
all three holes in successicn. The drill bit can be
release by using one hole only.
Choosing speed and tensioning belt only Arbo 2.0
und 6.0 Fig. 16 + 17
m Attention! Before opening the hood belt guard
always switch off the power plug. Wait before
maintenance / adjustment operations always full
stop of the machine (risk of injury)! Never run the
drill with open V-belt covering. Never touch in the
running V-belt.
1.
You can set different spindle speeds on your pillar
drilling machine:
2.
WITH THE SWITCH „OFF", open pulley cover. On
the inside you can find every possible method of
adjusting the speed.
3.
Loosen the drive belt on the right side of the
machine head by unfastening the wing screws on
both sides. Pull the right side of the motor in the di-
rection of the spindle to loosen the v-belt. Tighten
the wing screws again.
4.
Attach the v-belt to the corresponding belt pulleys.
Loosen the wing screws and push the right side of
the motor backwards to clamp the v-belt again.
5.
Tighten belt tension lock knob. Belt should deflect
approximately 13 mm –1/2" -by thumb pressure at
mid-point of belt between pulleys.
6.
Close pulley cover .
7.
If belt slips while drilling readjust belt tension.
Mise en service
Avertissement:
Si vous n'êtes pas familiarisé avec ce type de machi-
ne, prenez conseil auprès d'un spécialiste. Avant de
travailler avec cette machine vous devez dans tous les
cas avoir lu et compris les instructions d'utilisation et
les consignes de sécurité.
Inclinaison de la table, Fig. 14.1, 14.2
Remarque: L'indicateur d'inclinaison (A) ne sert qu'à
l'orientation pour le réglage grossier de l'angle. Pour les
travaux de précision, il convient d'utiliser un rapporteur
approprié.
1.
Pour amener la table de perçage (B) à l'inclinaison
souhaitée, desserrez la vis à six pans (C) à l'aide
d'un clé à fourche de 24 et réglez l'angle souhaité.
Resserrez la vis à six pans (C).
Réglage de la hauteur de la table, Fig. 15
1.
Desserrez le blocage de table (A)
2.
Placez la table (B) à la hauteur désirée en tournant
la manivelle (C).
3.
Resserrez le blocage de la table (A).
Remarque: nous vous conseillons de régler la table de
manière à ce que la pointe du foret soit juste au-dessus
de la pièce à percer.
Serrage du foret
1.
Introduisez le foret suffisamment loin dans le
mandrin de perçage pour que les mors du mandrin
le maintiennent de façon optimale. (en présence
de petits forets veillez à ce que les mâchoires ne
touchent pas les spirales du foret).
2.
Assurez que le foret est placé de manière centrée
dans le mandrin de perçage.
3.
Serrez le mandrin suffisamment de façon à ce que
le foret ne puisse pas patiner pendant le travail.
4.
Pour serrer le mandrin de perçage tournez la
partie inférieure dans le sens des aiguilles d'une
montre, pour le desserrer dans le sens inverse des
aiguilles d'une montre.
Réglage de la vitesse et de la tension de la courroie
trapézoïdale / Arbo 2.0 + 6.0 Fig. 16 + 17
m Attention! : avant d'ouvrir le couvercle, dé-
branchez toujours la machine du secteur. Avant
d'effectuer des travaux d'entretien et de réglage,
attendez toujours l'arrêt complet de la machine
(risque de blessure) ! Ne mettez jamais la machne
en marche en laissnt le couvercle ouvert. Netou-
chez jalais les couroies en rotation.
1.
Votre perceuse à colonne permet de régler la
broche à des vitesses différentes:
2.
Lorsque vous avez arrêté la machine, vous pouvez
ouvrir le couvercle (B) n dévissant la vis (A) à l'aide
d'une clé allen de 4. Sous le couvercle (B) plus-
ieurs possibilités de réglage sont offertes.
3.
Détendez la courroie en deserrant l'écrou moleté
(C).
4.
Placez la courroie trapézoïdale sur les poulies
correspondantes. Une table précisant les diffé-
rents régimes se trouve en page 4 ou à l'intérieur
du couvercle (B).
5.
Resserrez l'écrou moleté. La courroie trapézoï-
dale doit avoir un jeu d'environ 13 mm quand onla
resserre en son milieu.
6.
Refermez le couvercle (B).
7.
Si la courroie trapézoïdale patine pendant le
fonctionnement, réglez de nouveau la tension de
la courroie.
37
