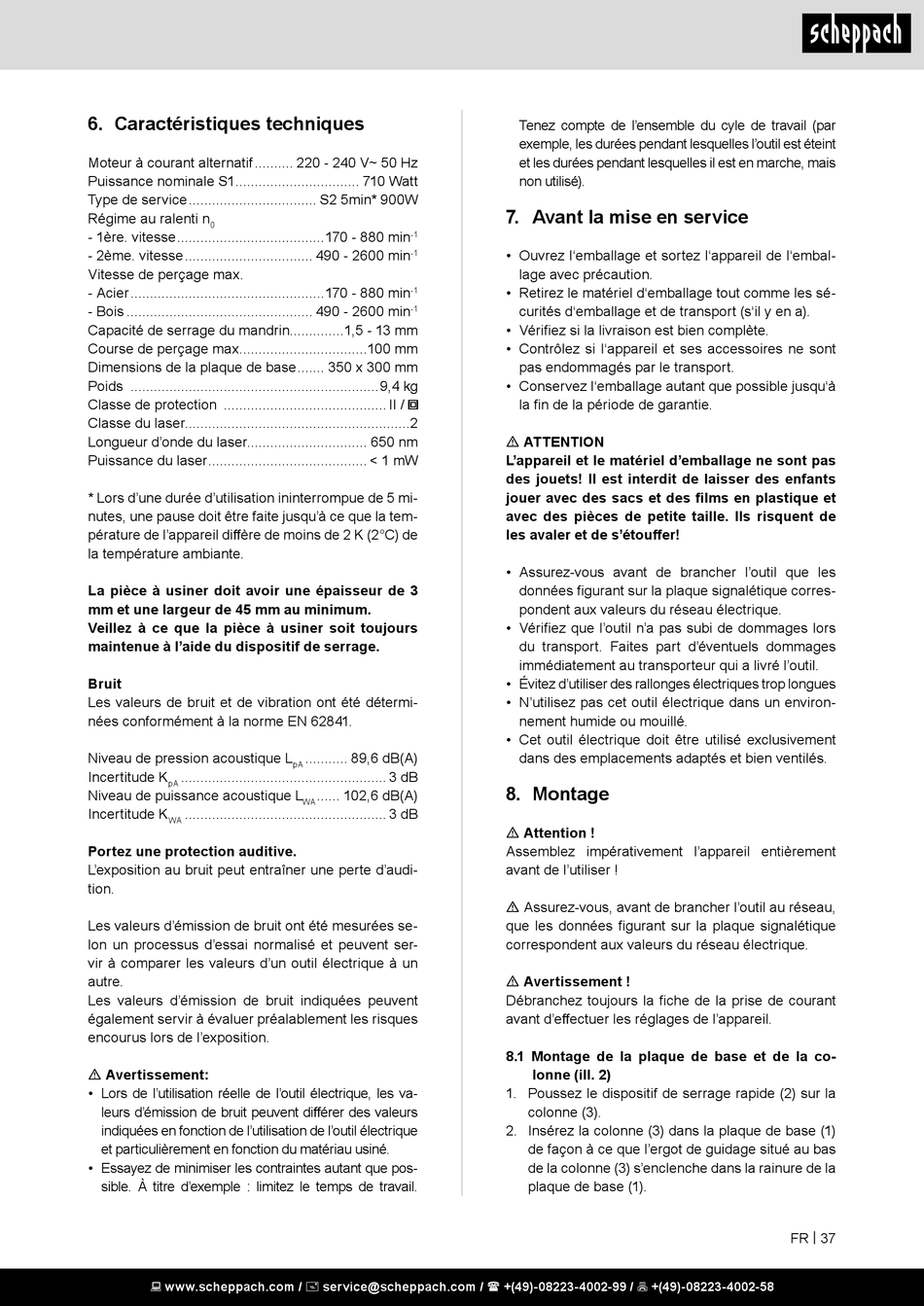

Caractéristiques Techniques; Avant La Mise En Service; Montage - Scheppach DP60 Original Bedienungsanleitung

6. Caractéristiques techniques
Moteur à courant alternatif .......... 220 - 240 V~ 50 Hz
Puissance nominale S1 ................................ 710 Watt
Type de service ................................. S2 5min* 900W
Régime au ralenti n
0
- 1ère. vitesse ......................................170 - 880 min
- 2ème. vitesse ................................. 490 - 2600 min
Vitesse de perçage max.
- Acier ..................................................170 - 880 min
- Bois ................................................ 490 - 2600 min
Capacité de serrage du mandrin ..............1,5 - 13 mm
Course de perçage max. ................................100 mm
Dimensions de la plaque de base ....... 350 x 300 mm
Poids ................................................................9,4 kg
Classe de protection .......................................... II /
Classe du laser..........................................................2
Longueur d'onde du laser............................... 650 nm
Puissance du laser ......................................... < 1 mW
* Lors d'une durée d'utilisation ininterrompue de 5 mi-
nutes, une pause doit être faite jusqu'à ce que la tem-
pérature de l'appareil diffère de moins de 2 K (2°C) de
la température ambiante.
La pièce à usiner doit avoir une épaisseur de 3
mm et une largeur de 45 mm au minimum.
Veillez à ce que la pièce à usiner soit toujours
maintenue à l'aide du dispositif de serrage.
Bruit
Les valeurs de bruit et de vibration ont été détermi-
nées conformément à la norme EN 62841.
Niveau de pression acoustique L
Incertitude K ..................................................... 3 dB
pA
Niveau de puissance acoustique L
Incertitude K .................................................... 3 dB
WA
Portez une protection auditive.
L'exposition au bruit peut entraîner une perte d'audi-
tion.
Les valeurs d'émission de bruit ont été mesurées se-
lon un processus d'essai normalisé et peuvent ser-
vir à comparer les valeurs d'un outil électrique à un
autre.
Les valeurs d'émission de bruit indiquées peuvent
également servir à évaluer préalablement les risques
encourus lors de l'exposition.
m Avertissement:
• Lors de l'utilisation réelle de l'outil électrique, les va-
leurs d'émission de bruit peuvent différer des valeurs
indiquées en fonction de l'utilisation de l'outil électrique
et particulièrement en fonction du matériau usiné.
• Essayez de minimiser les contraintes autant que pos-
sible. À titre d'exemple : limitez le temps de travail.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
-1
-1
-1
-1
........... 89,6 dB(A)
pA
...... 102,6 dB(A)
WA
Tenez compte de l'ensemble du cyle de travail (par
exemple, les durées pendant lesquelles l'outil est éteint
et les durées pendant lesquelles il est en marche, mais
non utilisé).

7. Avant la mise en service

• Ouvrez l'emballage et sortez l'appareil de l'embal-
lage avec précaution.
• Retirez le matériel d'emballage tout comme les sé-
curités d'emballage et de transport (s'il y en a).
• Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont
pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à
la fin de la période de garantie.
m ATTENTION
L'appareil et le matériel d'emballage ne sont pas
des jouets! Il est interdit de laisser des enfants
jouer avec des sacs et des films en plastique et
avec des pièces de petite taille. Ils risquent de
les avaler et de s'étouffer!
• Assurez-vous avant de brancher l'outil que les
données figurant sur la plaque signalétique corres-
pondent aux valeurs du réseau électrique.
• Vérifiez que l'outil n'a pas subi de dommages lors
du transport. Faites part d'éventuels dommages
immédiatement au transporteur qui a livré l'outil.
• Évitez d'utiliser des rallonges électriques trop longues
• N'utilisez pas cet outil électrique dans un environ-
nement humide ou mouillé.
• Cet outil électrique doit être utilisé exclusivement
dans des emplacements adaptés et bien ventilés.

8. Montage

m Attention !
Assemblez impérativement l'appareil entièrement
avant de l'utiliser !
m Assurez-vous, avant de brancher l'outil au réseau,
que les données figurant sur la plaque signalétique
correspondent aux valeurs du réseau électrique.
m Avertissement !
Débranchez toujours la fiche de la prise de courant
avant d'effectuer les réglages de l'appareil.
8.1 Montage de la plaque de base et de la co-
lonne (ill. 2)
1. Poussez le dispositif de serrage rapide (2) sur la
colonne (3).
2. Insérez la colonne (3) dans la plaque de base (1)
de façon à ce que l'ergot de guidage situé au bas
de la colonne (3) s'enclenche dans la rainure de la
plaque de base (1).
