Einstellungen

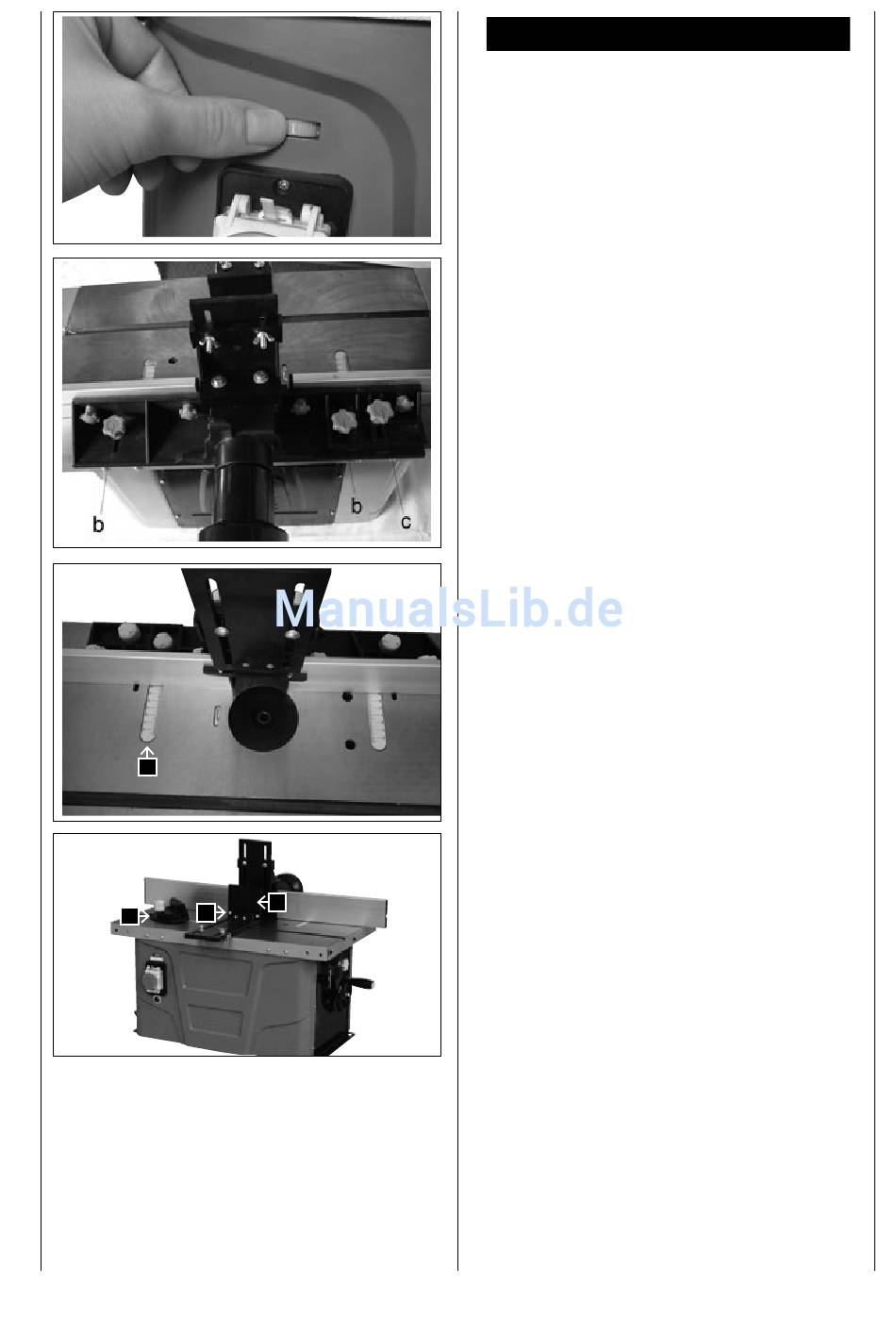

Einstellen der Drehzahl Fig. 18
Die Drehzahleinstellung der Maschine hat 6 Stufen.
• Bestimmen Sie die optimale Drehzahl durch einen
Probeschnitt in einem Stück Abfallmaterial.
Achtung: Die Verwendung der korrekten Drehzahl
erhöht die Lebensdauer des Fräsers. Sie beeinflusst
auch die bearbeitete Oberfläche auf dem Werkstück.
Einstellen des Anschlages, Fig. 19, 20
• Der Anschlag ist auf die Größe des Werkstücks und
des Fräswerkzeuges einzustellen.
• Lösen Sie die zwei Kunststoffkopfchrauben (b) an der
Rückseite des Anschlags.
Fig. 20
• Schieben Sie den Anschlag in die gewünschte Posi-
tion. Verwenden Sie die Skala (c) am Tisch, um die
Entfernung wischen Anschlag und Fräsermitte fest-
zustellen.
• Ziehen Sie die zwei Kunststoffkopfchrauben (Fig. 19,
b) an der Rückseite wieder an, um den Anschlag in
dieser Position festzuhalten.
Einstellen des Anschlags für Besäumen, Fig. 20
• Beim Besäumen von Holz ist das Material, das links
vom Fräser herauskommt, dünner als das Material,
auf der rechten Seite.
• Die linke Anschlagleiste muss zur Anpassung an das
dünnere Material eingestellt werden. Dies dient der
Stützung des Materials und sichert einen genaueren
Schnitt. Dazu die Kunststoffkopfchrauben lösen, den
Anschlag nach vorne stellen und festklemmen.
Installieren und Einstellen der Druckleisten, Fig. 21
• Die Druckleisten (5) sind konstruiert, um das Werk-
stück an Ort und Stelle zu halten und Rückschlag zu
vermeiden.
Einstellen der Querschneidlehre, Fig. 22
• Die Querschneidlehre (8) gleitet horizontal den Tisch
entlang, sie wird verwendet um Besäum- und Geh-
rungsschnitte auszuführen.
• Um die Querschneidlehre auf den gewünschten Win-
kel einzustellen, lösen Sie den Sperrknopf der Quer-
schneidlehre und drehen Sie diese in den gewünsch-
ten Winkel.
Ziehen Sie den Sperrknopf der Querschneidlehre (8)
wieder an.
Fig. 21
• Machen Sie immer einen Probeschnitt an einem Stück
Abfallmaterial, um sicherzustellen, dass die Einstel-
lungen stimmen.
•
•
•
•
•
