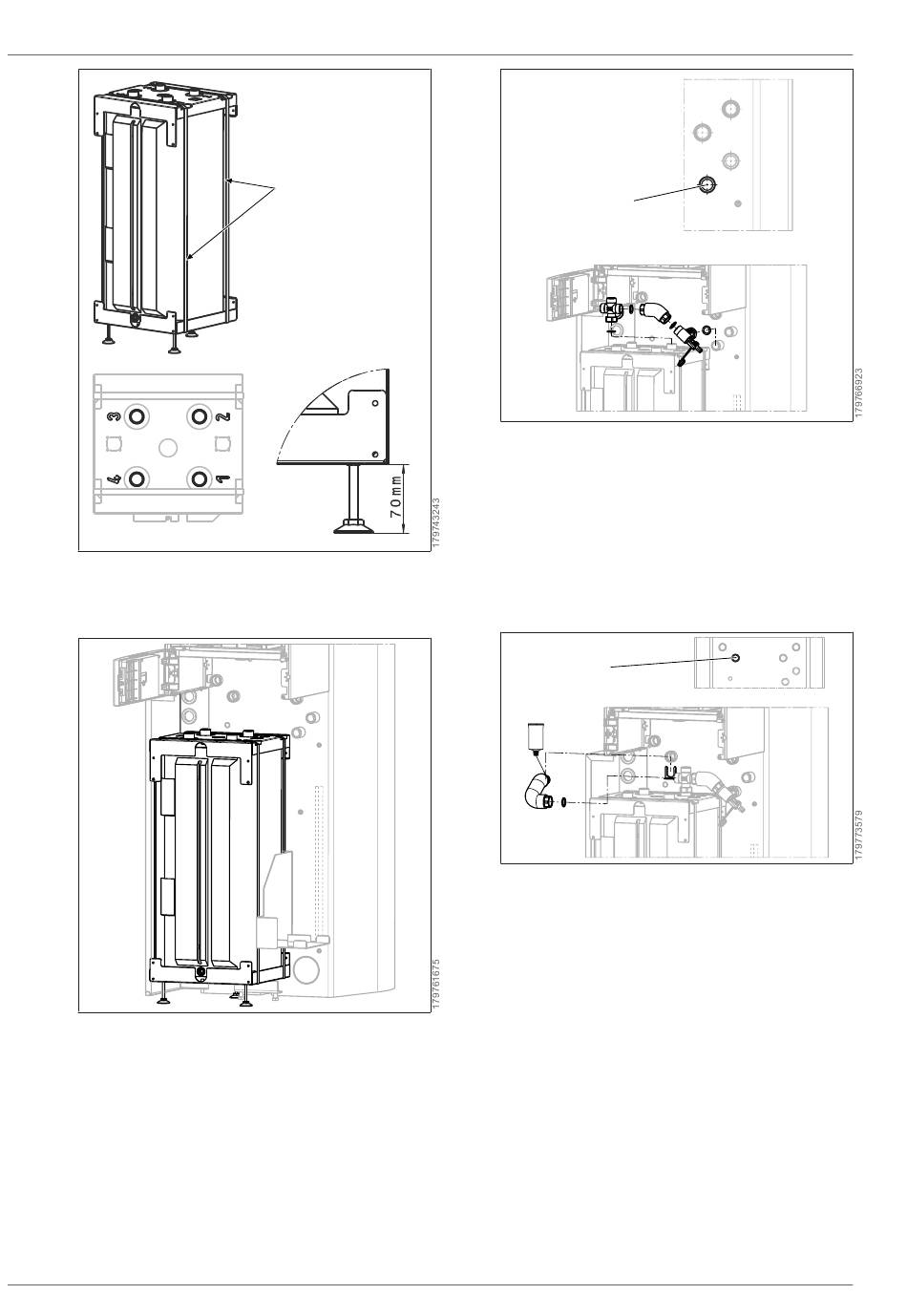

12. 3 x Stellfuß (Pos 2.1) in Pufferspeicher
PU-50 (Pos. 2) einschrauben. Maß beach-
ten! Umreifungsbänder nicht entfernen!
13. Pufferspeicher gemäß Bild zwischen Sei-
tenverkleidung links und Einhängewinkel
einbringen.
66 | WOLF GmbH
Umreifungsbänder
nicht entfernen
Rücklauf
Warmwasser
14. Kreuzstück (Pos. 9.1) mit Flachdichtung
(Pos. 9.17) auf Pufferspeicher „Anschluss
2" montieren.
15. Wellrohr (Pos. 9.4) Art. Nr. 2072398 und
Anschlusswinkel inkl. Entleerung (Pos. 9.2)
mit Flachdichtungen (Pos. 9.17) an Kreuz-
stück und Speicher Rücklauf WW gemäß
Bild montieren.
Rücklauf
Wärmepumpe
16. Wellrohr Rücklauf WP (Pos. 9.6) Art. Nr.
2072404 an O-Ring-Seite einfetten, in die
Steckverbindung am Rücklauf WP in den
Speicher stecken und mit rechteckigem Clip
(Pos. 9.13) sichern.
17. Überwurfmutter-Seite mit Flachdichtung
(Pos. 9.17) am Kreuzstück festschrauben.
