11 Heizkreis anschließen

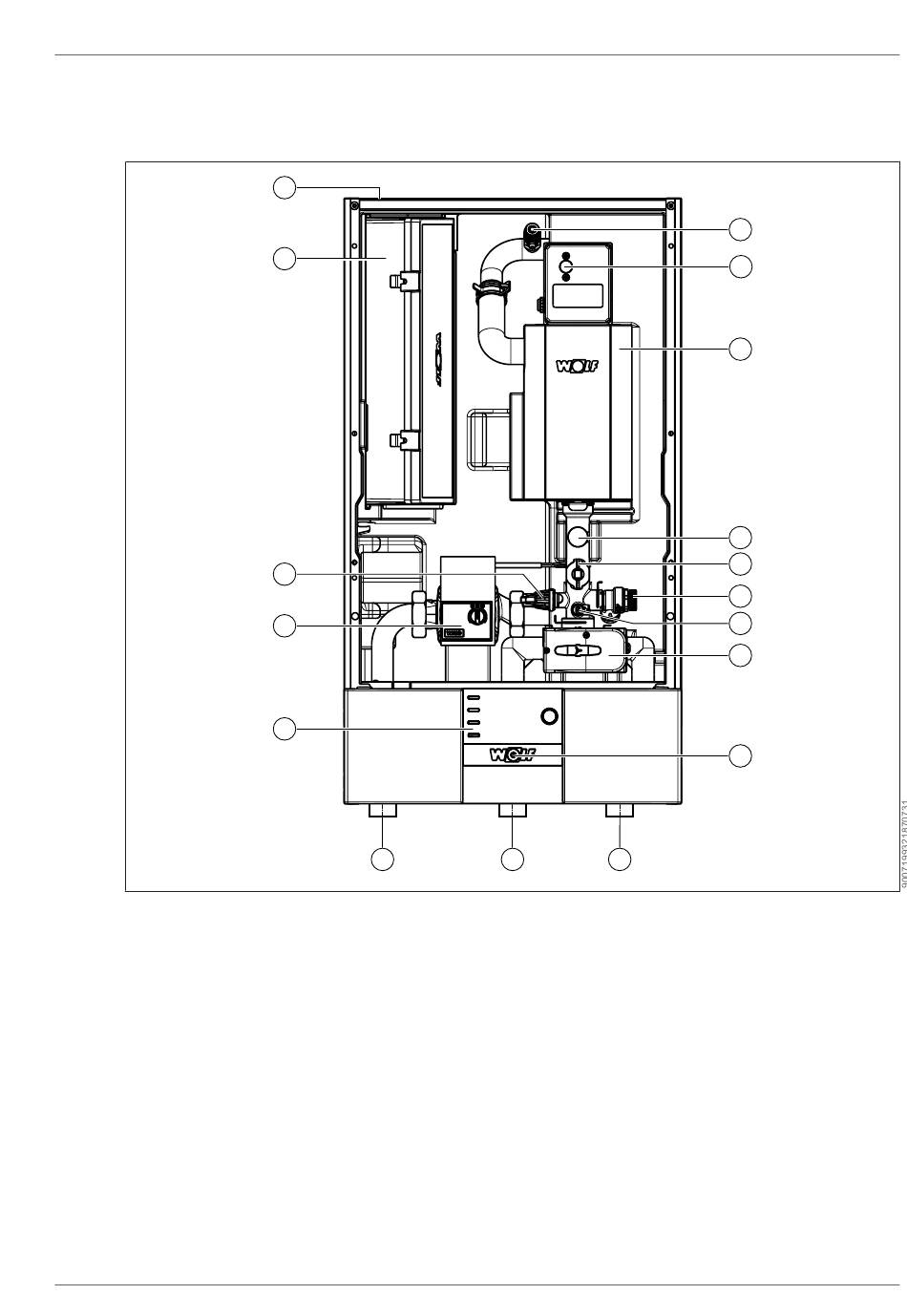

11.1 Für den Heiz- / Warmwasserkreis sind folgende Punkte zu beachten
1 Entlüfter
3 Elektroheizelement
5 Durchflusssensor Heizkreis
7 Vorlauftemperaturfühler (T_Kessel/Kessel-
temperatur)
9 Betriebsschalter
11 Vorlauf Heizung
13 Regelungsmodul (BM-2/AM)
15 Drucksensor
17 Kabeleinführung
11.1.1 Entlüfter
Am höchsten Punkt der Anlage muss ein Entlüfter installiert werden.
3066098 | 202302
17
16
15
14
13
12 11 10
2 Sicherheitstemperaturbegrenzer-Reset
Elektroheizelement (innenliegend)
4 Manometer
6 Sicherheitsventil (3 bar)
8 3-Wege-Umschaltventil Heizen / Warmwas-
ser
10 Vorlauf Warmwasserspeicher
12 Vorlauf ODU
14 Heizkreispumpe
16 Regelung und elektrischer Anschluss in in-
tegriertem Gehäuse
Heizkreis anschließen | 11
1
2
3
4
5
6
7
8
9
