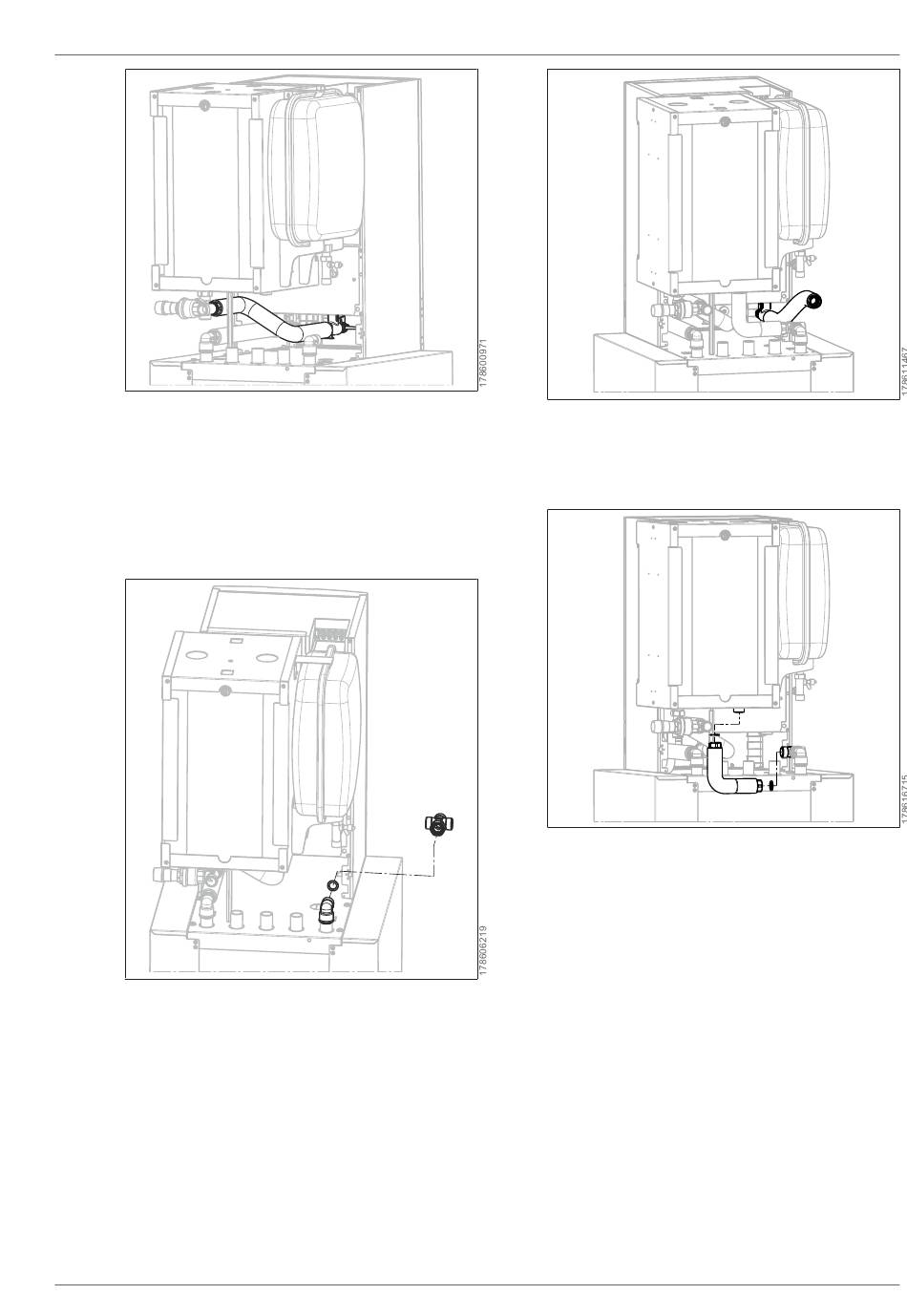

36. Vormontiertes Wellrohr (Pos. 6.10) mit dem
Anschlusswinkel in die Inneneinheit stecken
und mit Verrohrungsclip DN 28 (Pos. 6.16)
sichern.
37. Überwurfmutter des Wellrohres mit Flach-
dichtung (Pos. 6.20) und T-Stück am Über-
strömventil verschrauben.
38. Kreuzstück (Pos. 6.5) mit Überwurfmutter-
Seite und Flachdichtung (Pos. 6.20) an den
zuvor montierten Anschlussbogen am RL
Speicher montieren.
3066098 | 202302
39. Vormontiertes Wellrohr (Pos. 6.12) mit dem
Anschlusswinkel in die Inneneinheit stecken
und mit Verrohrungsclip DN 28 (Pos. 5.10)
sichern.
40. Wellrohr Anbindung Puffer (Pos. 6.11) mit
2x Flachdichtungen (Pos. 6.20) seitlich am
Kreuzstück und am Pufferspeicher ver-
schrauben.
