Wolf CHC-Monoblock 200 Betriebsanleitung Für Die Fachkraft Seite 39

CHC
1 Durchführung
Speicherfühler
Eintritt
3 Durchführung
Speicherfühler
Austritt
5 Entleerung Spei-
cher

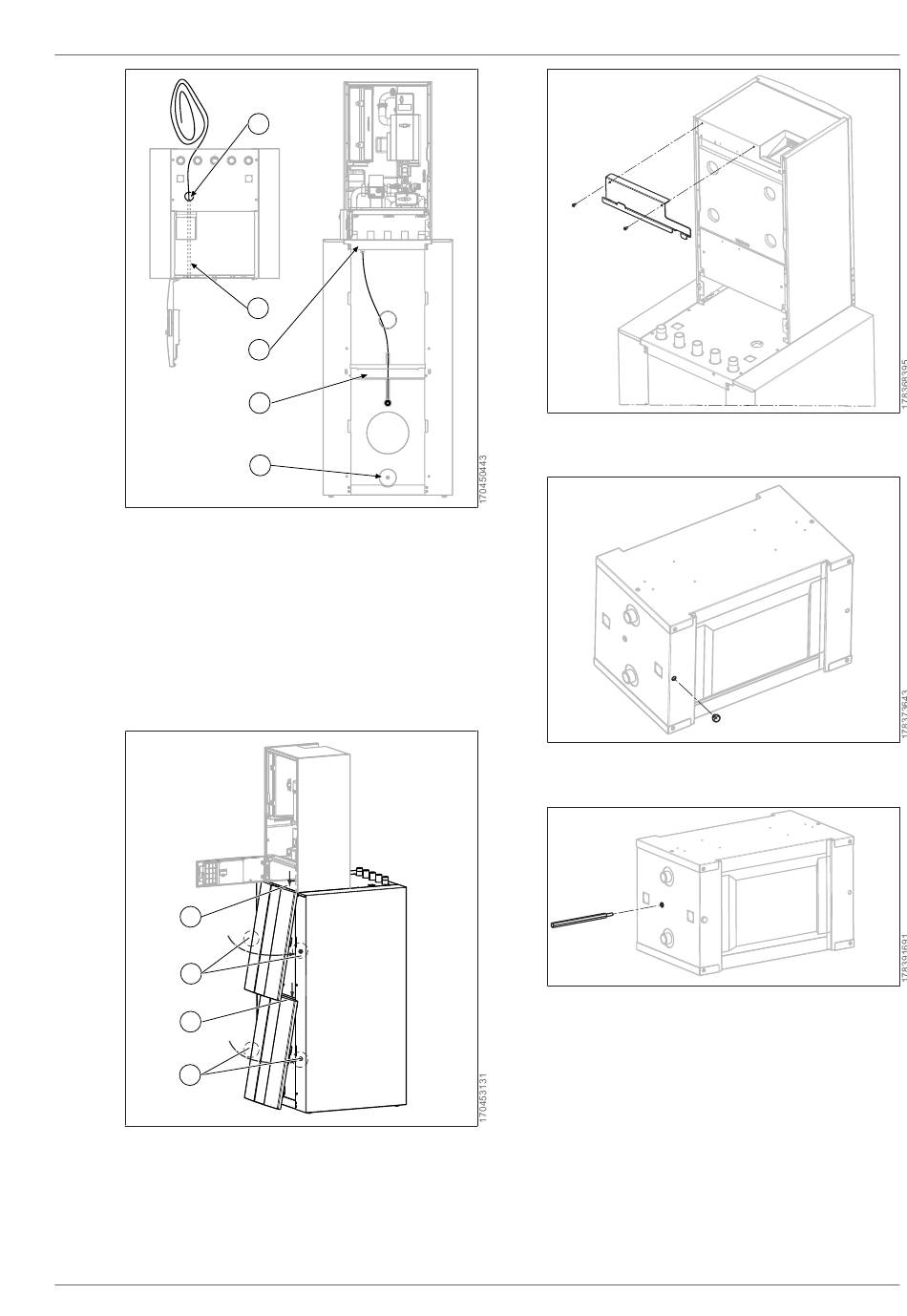

7. Kabel hinter dem Versteifungsblech durch-
führen und in Tauchhülse einsetzen.
1
2
1
2
1 Einhängempunk-
te
8. Frontverkleidung in umgekehrter Reihenfol-
ge wieder montieren.
3066098 | 202302
1
2
3
4
5
2 Kabelkanal in
PU-Schäumung
integriert
4 Versteifungs-
blech
2 Einrastpunkte
9. Einhängewinkel (Pos. 12.3) mit 2 x Schrau-
be (Pos. 12.7) befestigen.
10. Vorbereitung Pufferspeicher PU-35 (Pos. 1)
Gummistopfen (Pos. 6.18) einsetzen.
11. Distanzhülse (Pos. 6.8) bis zum Anschlag in
Speicher einschrauben.
CHC-Monoblock 200 | 5
WOLF GmbH | 39
