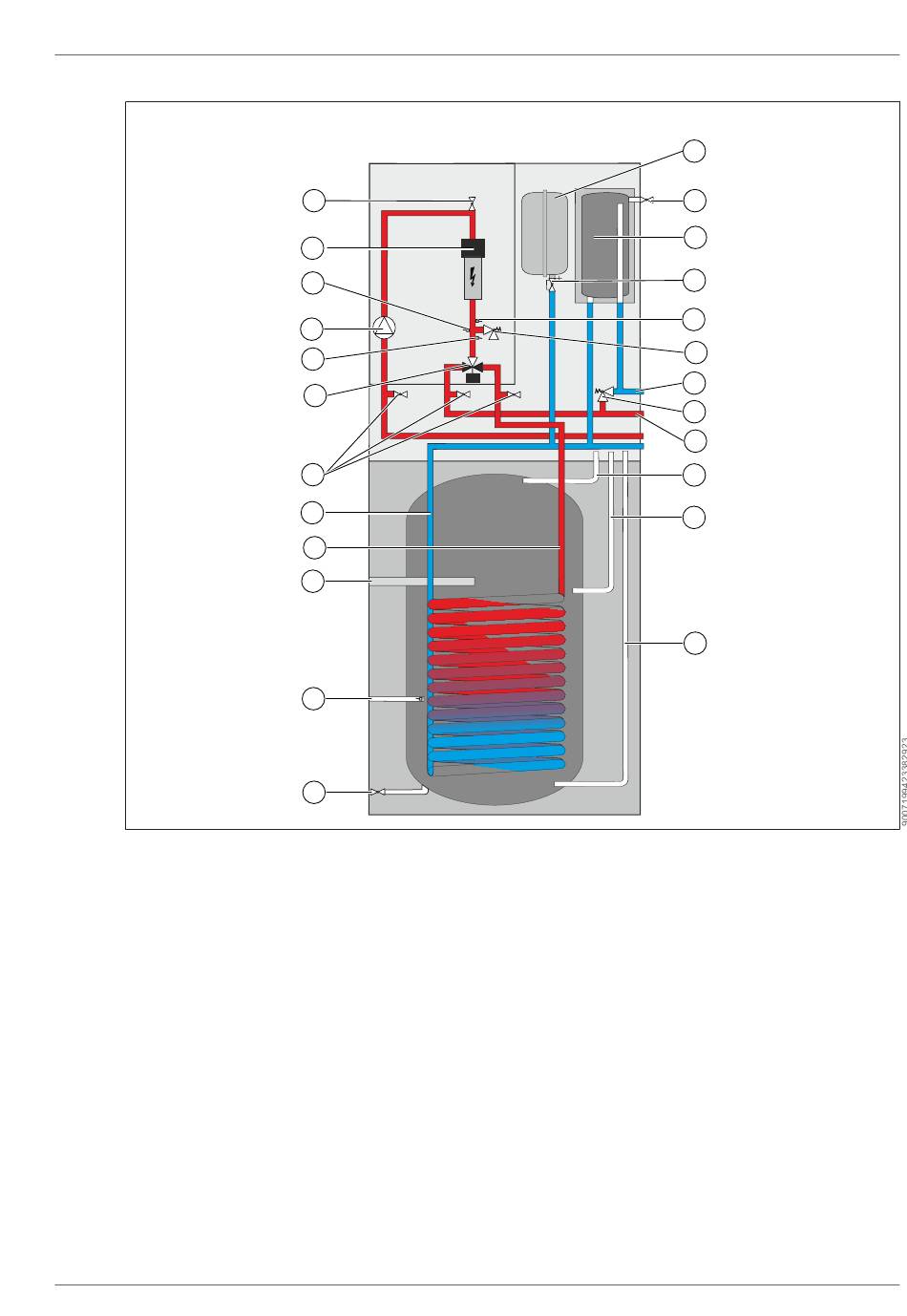

CHC-Monoblock 200 mit Puffer PU-35 als Reihenspeicher

1 Membranausdehnungsgefäß (MAG)
3 Pufferspeicher PU-35 als Reihenspeicher
5 Durchflusssensor Heizkreis (HK)
7 Rücklauf Heizkreis (RL HK)
9 Vorlauf Heizkreis (VL HK)
11 Zirkulationsanschluss
13 Entleerung Speicher
15 Schutzanode
17 Rücklauf Wärmepumpe
19 3-Wege-Umschaltventil Heizen / Warmwas-
ser
21 Hocheffizienz-Heizkreispumpe
23 Elektrozusatzheizung
3066098 | 202302
24
23
22
21
20
19
18
17
16
15
14
13
1
2
3
4
5
6
7
8
9
10
11
12
2 Entlüftung Pufferspeicher PU-35
4 Kappenventil
6 Sicherheitsventil Heizkreis
8 Überströmventil
10 Warmwasseranschluss
12 Kaltwasseranschluss
14 Speicherfühler
16 Vorlauf Wärmepumpe
18 Füll- und Entleerungseinrichtung
20 Kesseltemperaturfühler (T_Kessel)
22 Drucksensor Heizkreis
24 Entlüfter
