Wolf CHC-Monoblock 200 Betriebsanleitung Für Die Fachkraft Seite 61

CHC

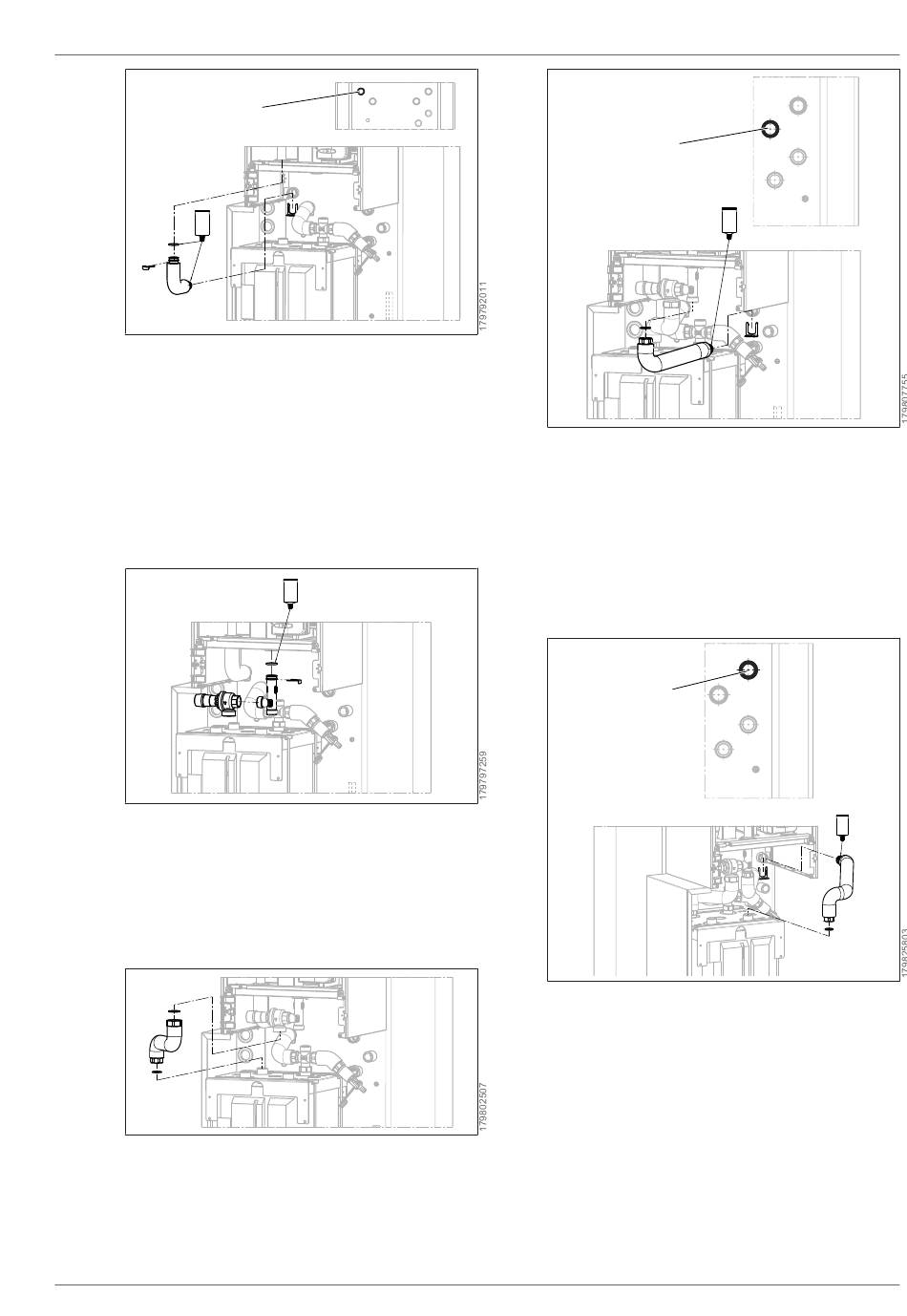

Vorlauf
Wärmepumpe
18. Wellrohr Vorlauf WP (Pos. 8.10) Art. Nr.
2072403 mit O-Ring (Pos. 8.17) versehen,
einfetten und in die Inneneinheit einstecken
und mit dem Verrohrungsclip DN 28 (Pos.
8.16) sichern.
19. Andere Seite (mit beiden O-Ringen) einfet-
ten, in die Steckverbindung am Vorlauf WP
in den Speicher stecken und mit rechtecki-
gen Clip (Pos. 8.15) sichern.
20. Abzweigung Überstömventil (Pos. 8.1) in
Überströmventil (Pos. 8.2) mit geeignetem
Dichtmaterial einschrauben.
21. Mit O-Ring (Pos. 8.17) versehen, einfetten
und in die Inneneinheit stecken und mit Ver-
rohrungsclip DN 28 (Pos. 8.16) sichern.
22. Wellrohr Überströmleitung (Pos. 8.9) Art.
Nr. 2072402 mit Flachdichtungen (Pos.
8.19 und 8.20) mit Überströmventil und Puf-
ferspeicher „Anschluss 3" verbinden.
3066098 | 202302
Vorlauf
Heizkreis
23. Wellrohr Vorlauf Heizung (Pos. 8.7) Art. Nr.
2072400 an O-Ring-Seite einfetten, in die
Steckverbindung Vorlauf HK in den Spei-
cher stecken und mit rechteckigen Clip
(Pos. 8.15) sichern.
24. Überwurfmutter-Seite mit Flachdichtung
(Pos. 8.19) an die Abzweigung Überström-
ventil schrauben.
Rücklauf
Heizkreis
25. Wellrohr Rücklauf Heizung (Pos. 8.8) Art.
Nr. 2072401 an O-Ring-Seite einfetten, in
die Steckverbindung Rücklauf HK in den
Speicher stecken und mit rechteckigen Clip
(Pos. 8.15) sichern.
26. Überwurfmutter-Seite mit Flachdichtung
(Pos. 8.19) am Pufferspeicher „Anschluss
1" festschrauben.
CHC-Monoblock 300 | 6
WOLF GmbH | 61
