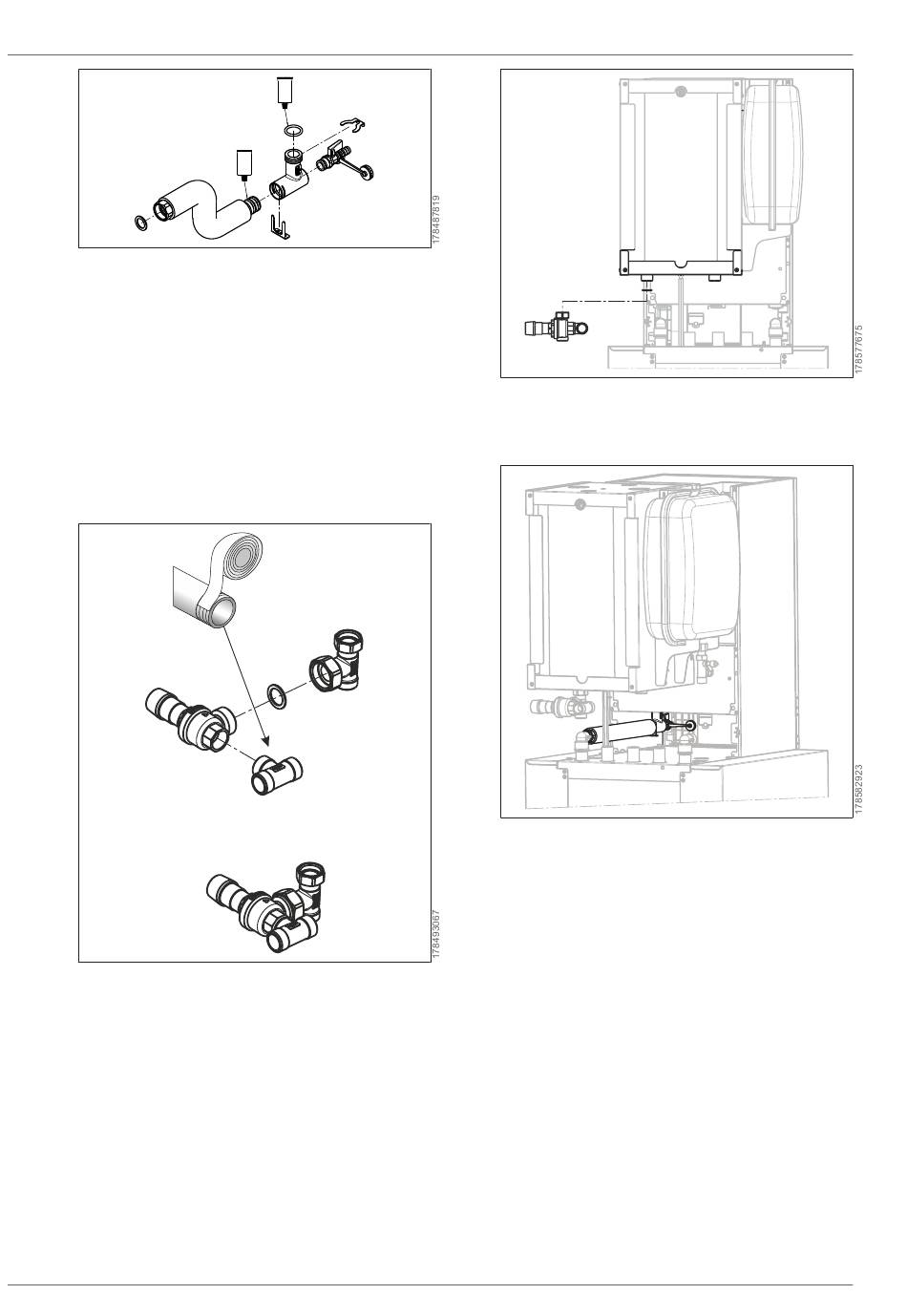

27. KFE-Kugelhahn (Pos. 6.2) in Anschlusswin-
kel (Pos. 6.1) einschrauben.
28. Wellrohr Rücklauf Wärmepumpe (Pos.
6.12) Art. Nr. 2072396 an O-Ring-Seite ein-
fetten, in Anschlusswinkel einstecken und
mit rechteckigen Clip (Pos. 6.15) sichern.
29. O-Ring (Pos. 6.17) in Nut am Anschluss-
winkel einsetzen und einfetten.
30. Flachdichtung (Pos. 6.20) für anschließen-
de Montage vorbereiten.
31. Überströmventil (Pos. 6.4) an der Eingangs-
seite mit T-Stück (Pos. 6.7) unter Verwen-
dung von geeignetem Dichtmaterial ver-
schrauben.
32. Ausgangsseite mit Flachdichtung (Pos.
6.21) und T-Stück (Pos. 6.6) verschrauben.
Die Ausrichtung der Bauteile gemäß Bild
beachten!
42 | WOLF GmbH
33. Vormontiertes Überströmventil gemäß Bild
unter Verwendung der Flachdichtung (Pos.
6.20) an den Pufferspeicher schrauben.
34. Vormontiertes Wellrohr (Pos. 6.9) inkl.
Flachdichtung mit Anschlussbogen VL
Speicher verschrauben.
35. Anschlusswinkel am Wellrohr mit der Innen-
heit verbinden und mit Verrohrungsclip DN
28 (Pos. 6.16) sichern.
