Rücklauf
Wärmepumpe

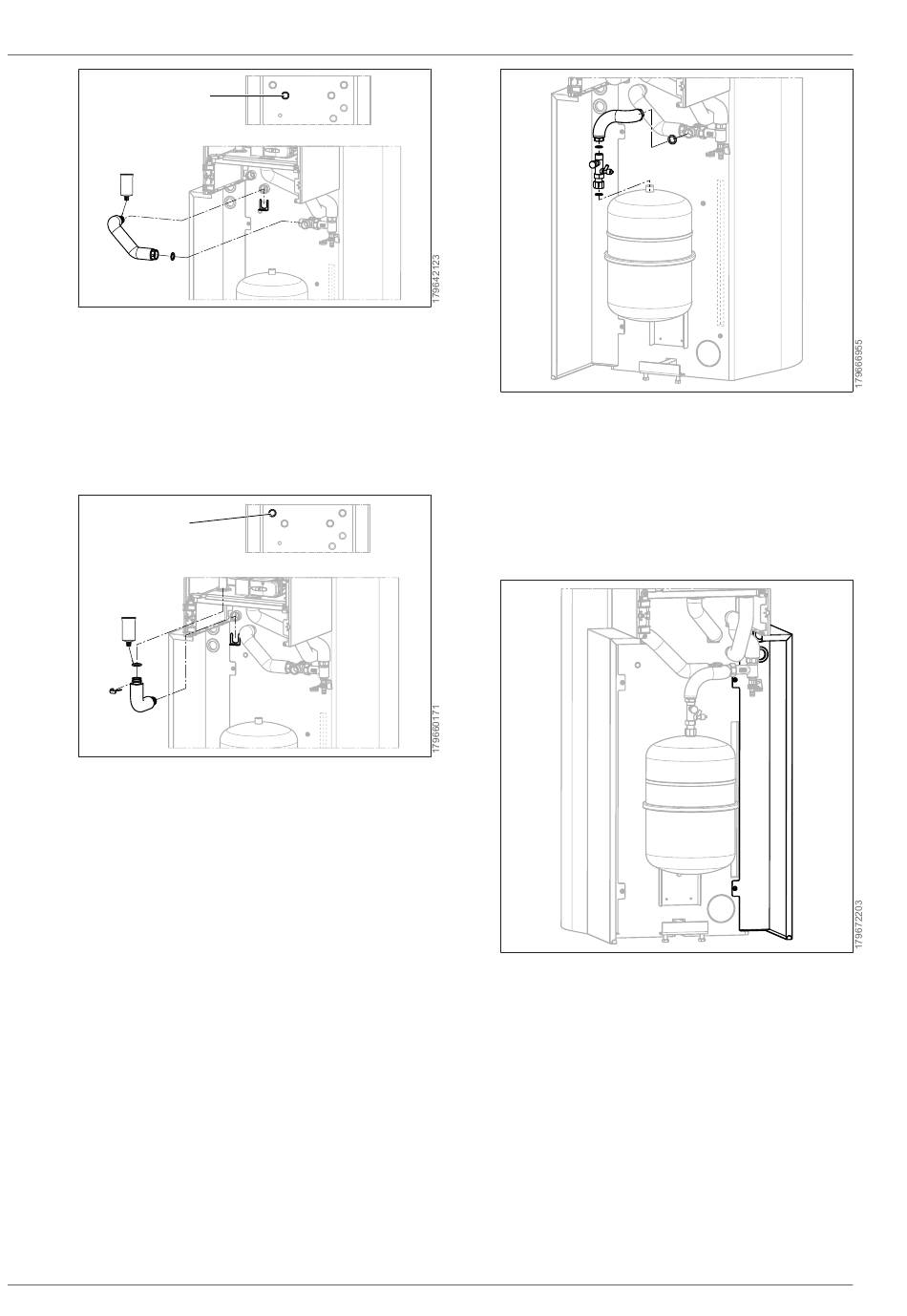

21. Wellrohr Vorlauf WP (Pos. 7.7) Art. Nr.
2072550 an O-Ring-Seite einfetten, in die
Steckverbindung am Rücklauf WP in den
Speicher stecken und mit rechteckigen Clip
(Pos. 7.10) sichern.
22. Überwurfmutter-Seite mit Flachdichtung
(Pos. 7.14) am Kreuzstück festschrauben.
Vorlauf
Wärmepumpe
23. Wellrohr Vorlauf WP (Pos. 7.4) Art. Nr.
2072403 mit O-Ring (Pos. 7.12) versehen,
einfetten und in die Inneneinheit einstecken
und mit dem Verrohrungsclip DN 28 (Pos.
7.11) sichern.
24. Andere Seite (mit beiden O-Ringen) einfet-
ten, in die Steckverbindung am Vorlauf WP
in den Speicher stecken und mit dem recht-
eckigen Clip (Pos. 7.10) sichern.
56 | WOLF GmbH
25. Kappenventil (Pos. 7.9) mit Flachdichtung
(Pos. 7.13) am Ausdehnungsgefäß an-
schrauben.
26. Wellrohr DN 15 (Pos. 7.8) gemäß Bild vor-
biegen und unter Verwendung der Flach-
dichtungen (Pos. 7.13 und 7.14) mit Kap-
penventil und Kreuzstück verbinden.
27. Seitenverkleidung rechts (Pos 13.1) einhän-
gen.
28. Dichtmanschetten (Pos 13.3) einsetzen.
