Wolf CHC-Monoblock 200 Betriebsanleitung Für Die Fachkraft Seite 71

CHC

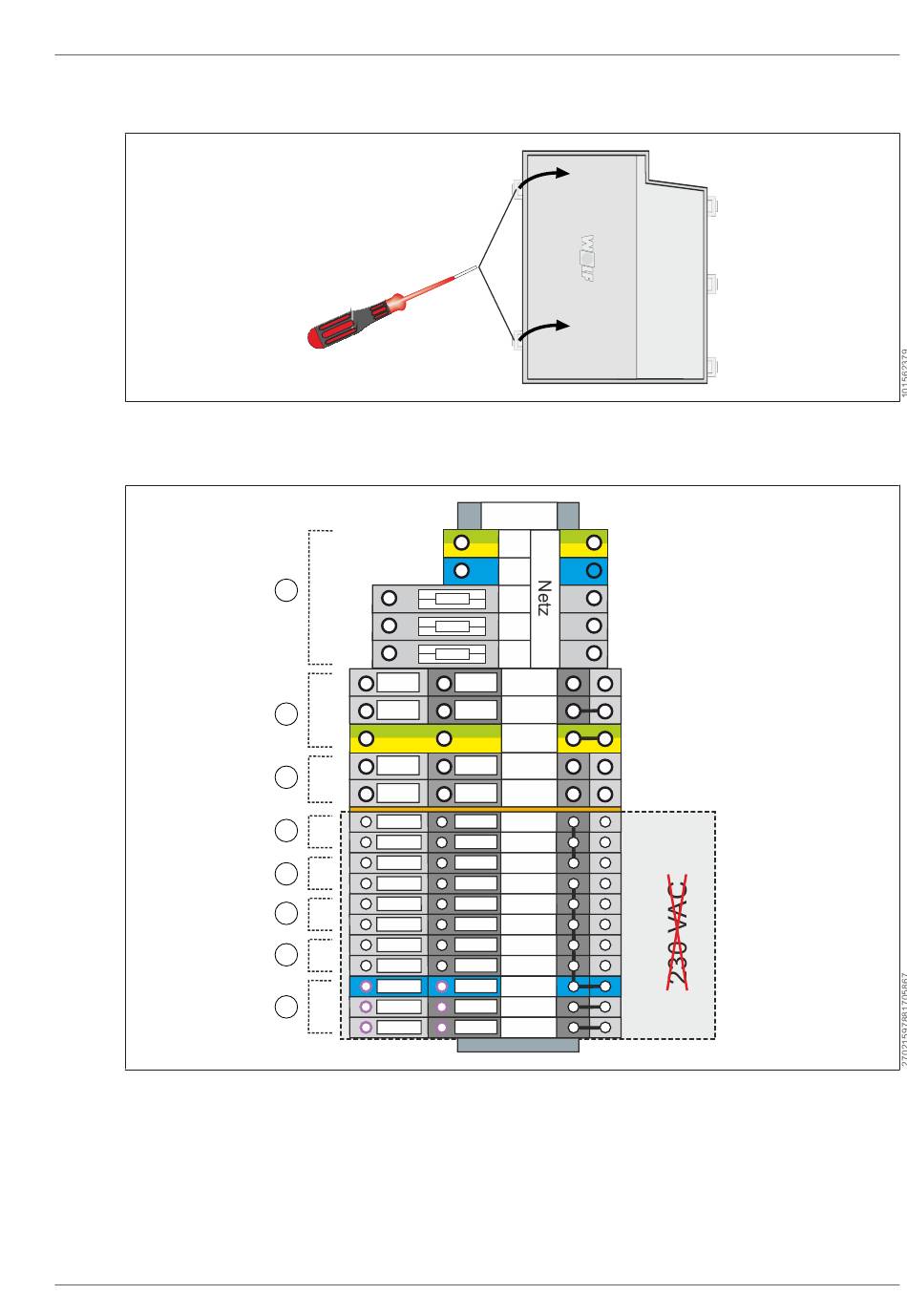

2. Mit Schraubendreher Abdeckung vom Anschlusskasten der IDU abhebeln.
3. Abdeckung abnehmen.
Bauteile Anschlusskasten Inneneinheit
Klemmenbelegung Klemmleiste X0
1 Netz Elektroheizung (Nennquerschnitt 6
mm², maximaler Querschnitt 10 mm², An-
schluss 230 V / 400 V beachten)
3 Parametrierbare Ausgänge A3 + A4, poten-
tialfreie Schließerkontakte, max. 250 VAC /
2 A / 500 VA. An den parametrierbaren
Ausgängen A3 und A4 dürfen nur netzspan-
nungsführende Leitungen, oder nur schutz-
kleinspannungsführende Leitungen ange-
schlossen werden. Der gemischte An-
3066098 | 202302
1
L_HZ
N
2
A3:4
3
A4:4
S01(-)
4
S02(-)
GND
5
TPW
EVU/SG0
6
PV/SG1
E3
7
E4
MB/GND
MB+
8
MB-
IDU:X0
PE
N
L1
L2
L3
L_WW
3WUV
N 3WUV
PE
A3
A3:3
A4
A4:3
S01
23VDC(+)
S02
23VDC(+)
23VDC
23VDC
GND TPW
GND
EVU/SG0
GND
PV/SG1
E3
GND
GND E4
Modbus
MB/GND
MB+ Modbus
Modbus
MB-
2 230 VAC-Ausgang 3WUV Heizen / Warm-
wasser extern
4 S0-Schnittstellen (S01, S02)
Elektrischer Anschluss | 7
WOLF GmbH | 71
