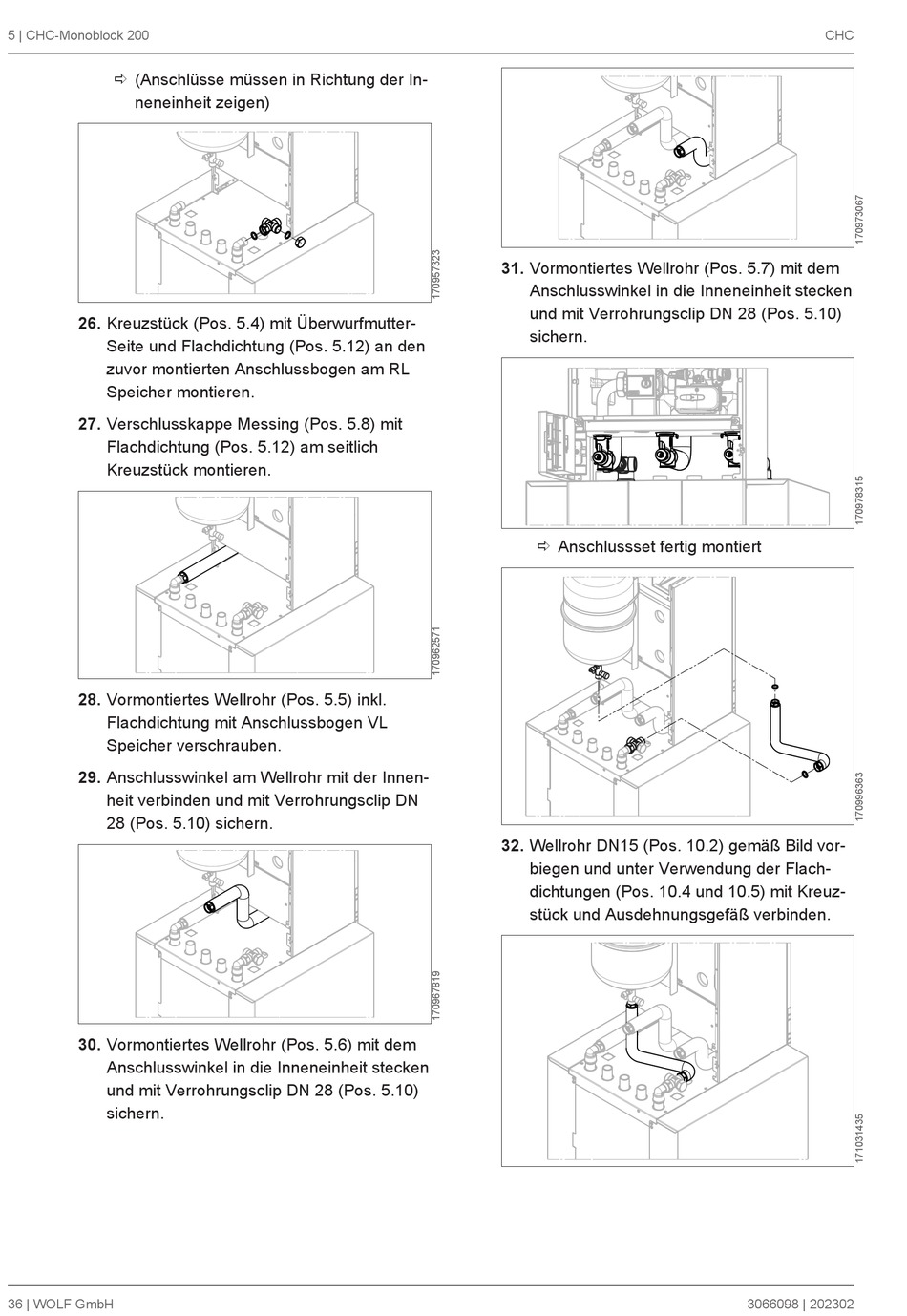

5 | CHC-Monoblock 200
ð (Anschlüsse müssen in Richtung der In-
neneinheit zeigen)
26. Kreuzstück (Pos. 5.4) mit Überwurfmutter-
Seite und Flachdichtung (Pos. 5.12) an den
zuvor montierten Anschlussbogen am RL
Speicher montieren.
27. Verschlusskappe Messing (Pos. 5.8) mit
Flachdichtung (Pos. 5.12) am seitlich
Kreuzstück montieren.
28. Vormontiertes Wellrohr (Pos. 5.5) inkl.
Flachdichtung mit Anschlussbogen VL
Speicher verschrauben.
29. Anschlusswinkel am Wellrohr mit der Innen-
heit verbinden und mit Verrohrungsclip DN
28 (Pos. 5.10) sichern.
30. Vormontiertes Wellrohr (Pos. 5.6) mit dem
Anschlusswinkel in die Inneneinheit stecken
und mit Verrohrungsclip DN 28 (Pos. 5.10)
sichern.
36 | WOLF GmbH
31. Vormontiertes Wellrohr (Pos. 5.7) mit dem
Anschlusswinkel in die Inneneinheit stecken
und mit Verrohrungsclip DN 28 (Pos. 5.10)
sichern.
ð Anschlussset fertig montiert
32. Wellrohr DN15 (Pos. 10.2) gemäß Bild vor-
biegen und unter Verwendung der Flach-
dichtungen (Pos. 10.4 und 10.5) mit Kreuz-
stück und Ausdehnungsgefäß verbinden.
