6 | CHC-Monoblock 300
Vorlauf
Warmwasser

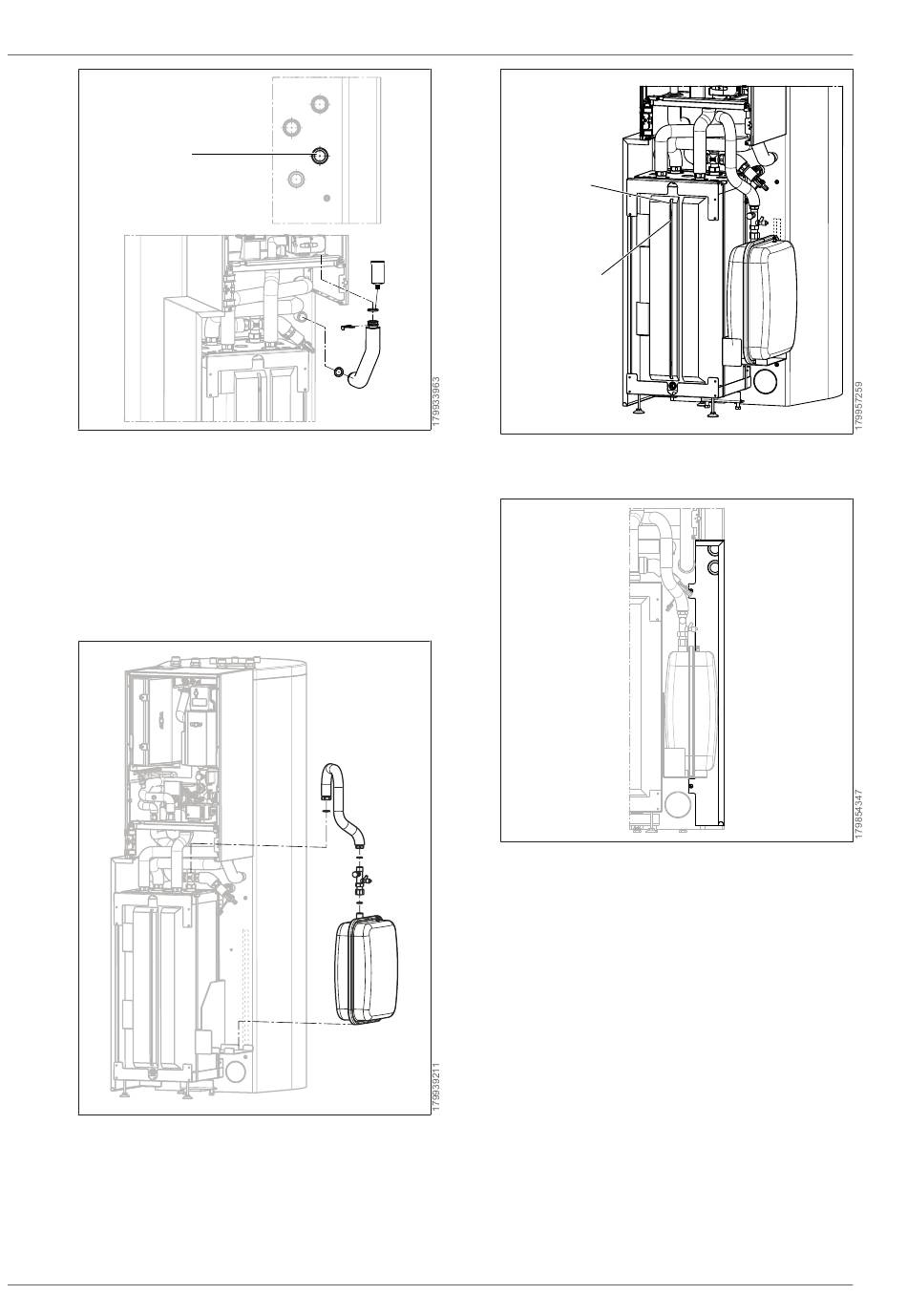

26. Wellrohr Vorlauf Speicher (Pos. 9.3) Art. Nr.
2072397 mit O-Ring (Pos. 9.15) versehen,
einfetten und in die Inneneinheit einstecken
und mit dem Verrohrungsclip DN 28 (Pos.
9.14) sichern.
27. Überwurfmutter-Seite mit Flachdichtung
(Pos. 9.17) am Vorlauf WW des Speichers
festschrauben.
28. Ausdehnungsgefäß (Pos. 3) mit Kappen-
ventil (Pos. 9.11), Wellrohr DN15 (Pos.
9.10) und Flachdichtungen (Pos. 9.16 und
9.17) am Kreuzstück festschrauben.
68 | WOLF GmbH
Kabel
Sammler-
fühler SAF
Tauchhülse
Sammler-
fühler SAF
29. Sammlerfühler SAF (Pos. 18.2) in obere
Tauchhülse schieben
30. Seitenverkleidung rechts (Pos 13.1) analog
zur Seitenverkleidung links mit Schrauben
(Pos 13.4) montieren.
31. Schlauch von Sicherheitsventil durch
Durchführungen ziehen!
CHC
