CHC
17 Vorlauf Heizkreis (VL HK)
19 Hocheffizienz-Heizkreispumpe
21 Kaltwasseranschluss
23 Zirkulationsanschluss
6.3.3

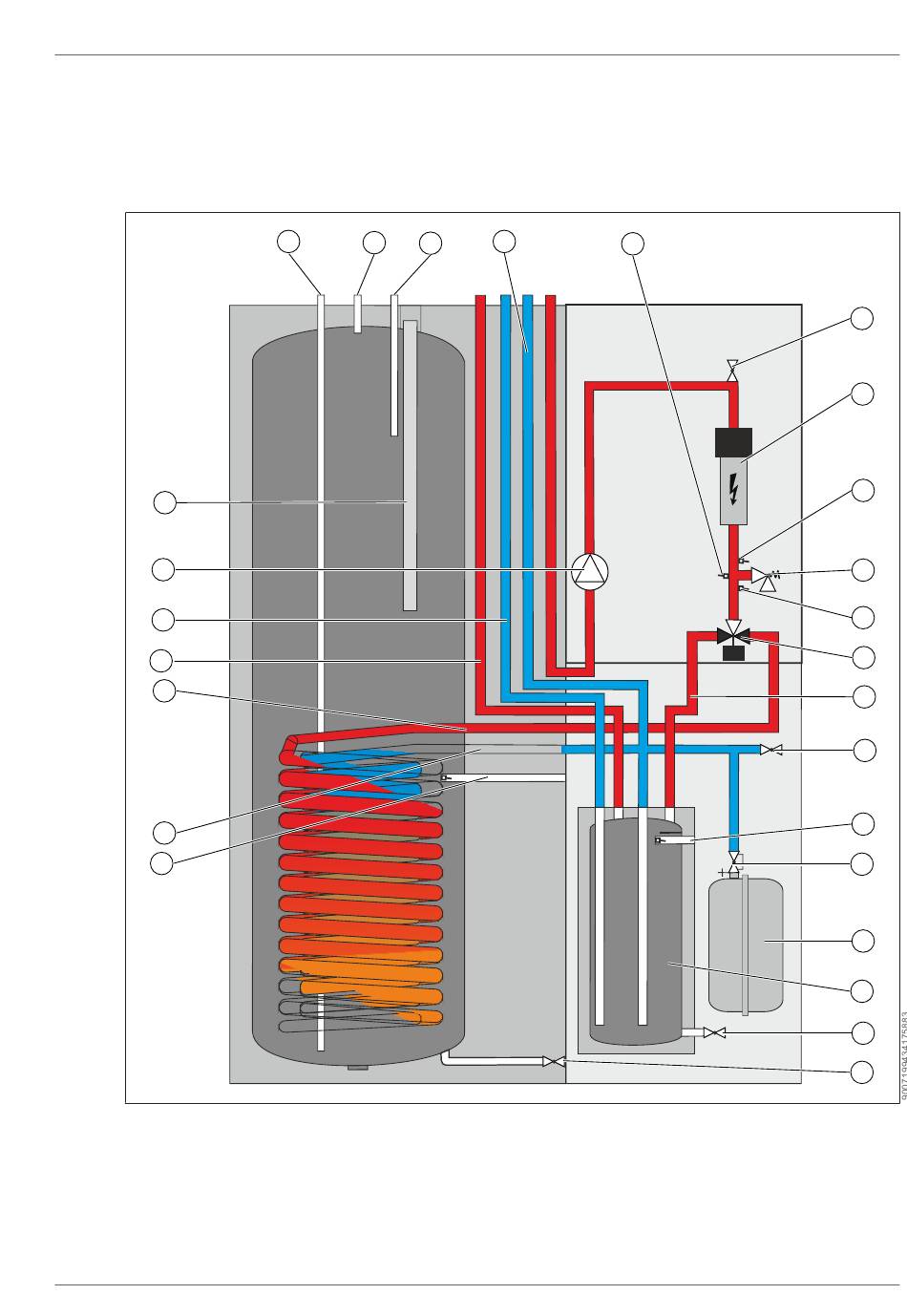

CHC-Monoblock /300-50S mit Puffer PU-50 als Trennspeicher

21
20
19
18
17
16
15
1 Entlüfter
3 Durchflusssensor Heizkreis (HK)
5 Kesseltemperaturfühler (T_Kessel)
7 Vorlauf Wärmepumpe Trennspeicher
9 Sammlerfühler (SAF)
11 Membranausdehnungsgefäß (MAG)
3066098 | 202302
22
23
24
18 Rücklauf Heizkreis (RL HK)
20 Schutzanode
22 Warmwasseranschluss
24 Drucksensor Heizkreis
25
26
2 Elektrozusatzheizung
4 Sicherheitsventil Heizkreis
6 3-Wege-Umschaltventil Heizen / Warmwas-
ser
8 Füll- und Entleerungseinrichtung
10 Kappenventil
12 Speicher PU-50
CHC-Monoblock 300 | 6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
