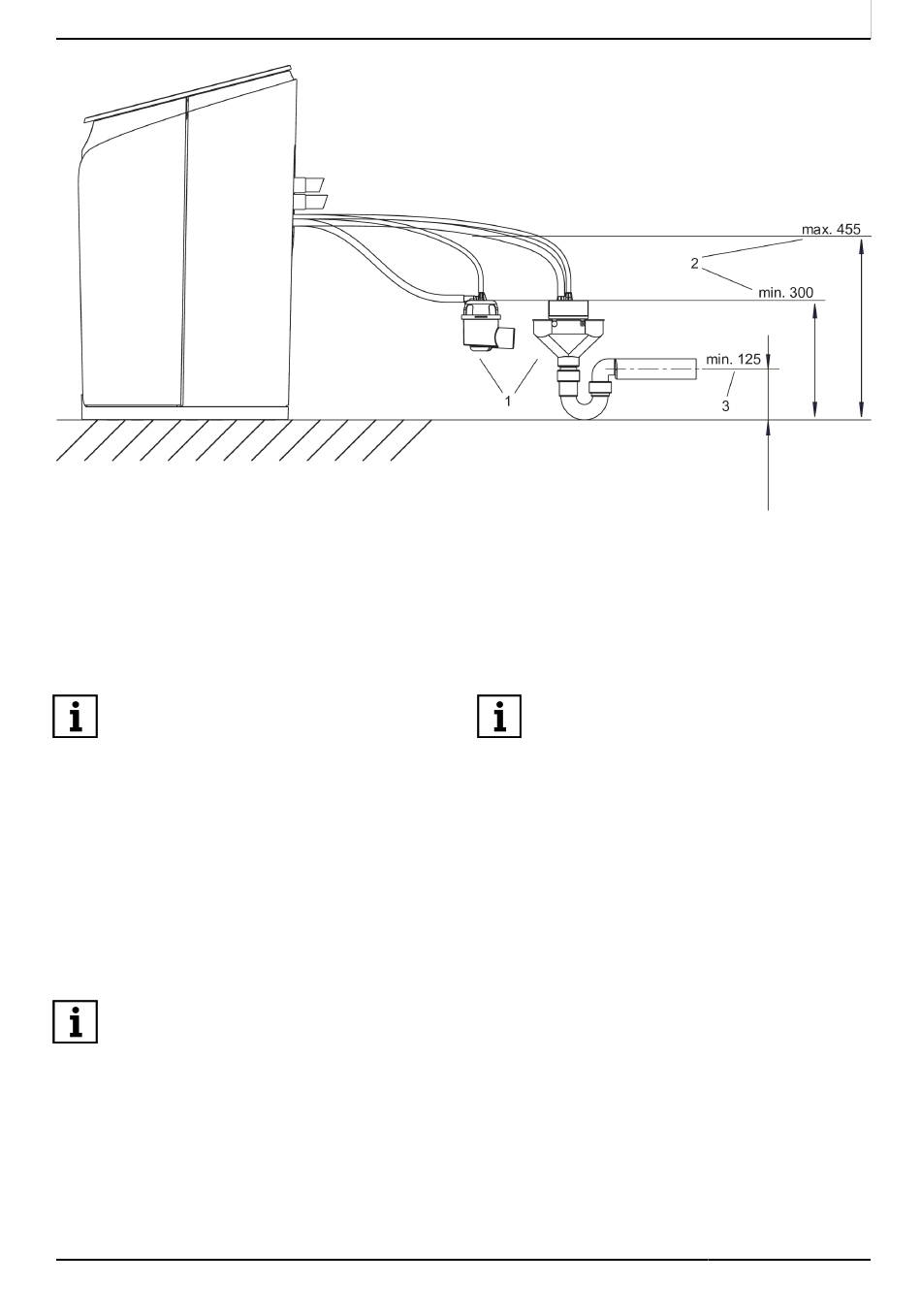

Abb. 11:
Korrekte Platzierung des Siphons (Maße in mm)
1
Siphon
(Darstellung: alternative Siphonmodelle; ein Modell ist im Lieferumfang enthalten)
2
Mindest- bzw. Maximalabstand von Oberkante Siphon zu Unterkante Enthärter
3
Mindestabstand von Mitte Abwasserauslauf zu Unterkante Enthärter
Die Verwendung des mitgeliefer-
INFO_NO_HEADER
ten Siphons gewährleistet einen
freien Auslauf nach DIN EN 1717 und
DIN 1988-100.
Siphon korrekt platzieren
ACHTUNG: Den Siphon bzw. den
•
freien Auslauf im Siphon gemäß den
Angaben in Abbildung 11 höher anbrin-
gen als die Standfläche des Enthärters,
um einen ordnungsgemäßen Wasser-
ablauf zu gewährleisten.
Die Schläuche lassen sich bei Bedarf
INFO_NO_HEADER
kürzen.
3.6
Wasserzufuhr öffnen
Die Absperrventile vor und nach dem Gerät
öffnen. Das Umgehungsventil JQX auf
Betrieb stellen.
22
Installation durch Fachhandwerk
3.7
Das Einbaudatum auf der Rückseite der
Bedienungsanleitung ins vorgesehene Feld
eintragen.
JUDO i-soft PRO
Im Lieferzustand ist das Umgehungs-
INFO_NO_HEADER
ventil JQX auf Umgehung eingestellt
(siehe beigefügte separate Anlei-
tung).
Einbaudatum eintragen
1703104 • 2023/04
