Emec PRIUS P MF Betriebshandbuch Seite 19

3. STAND-BY / INPUT/ NIVEAU / MODBUS (AUF ANFRAGE)

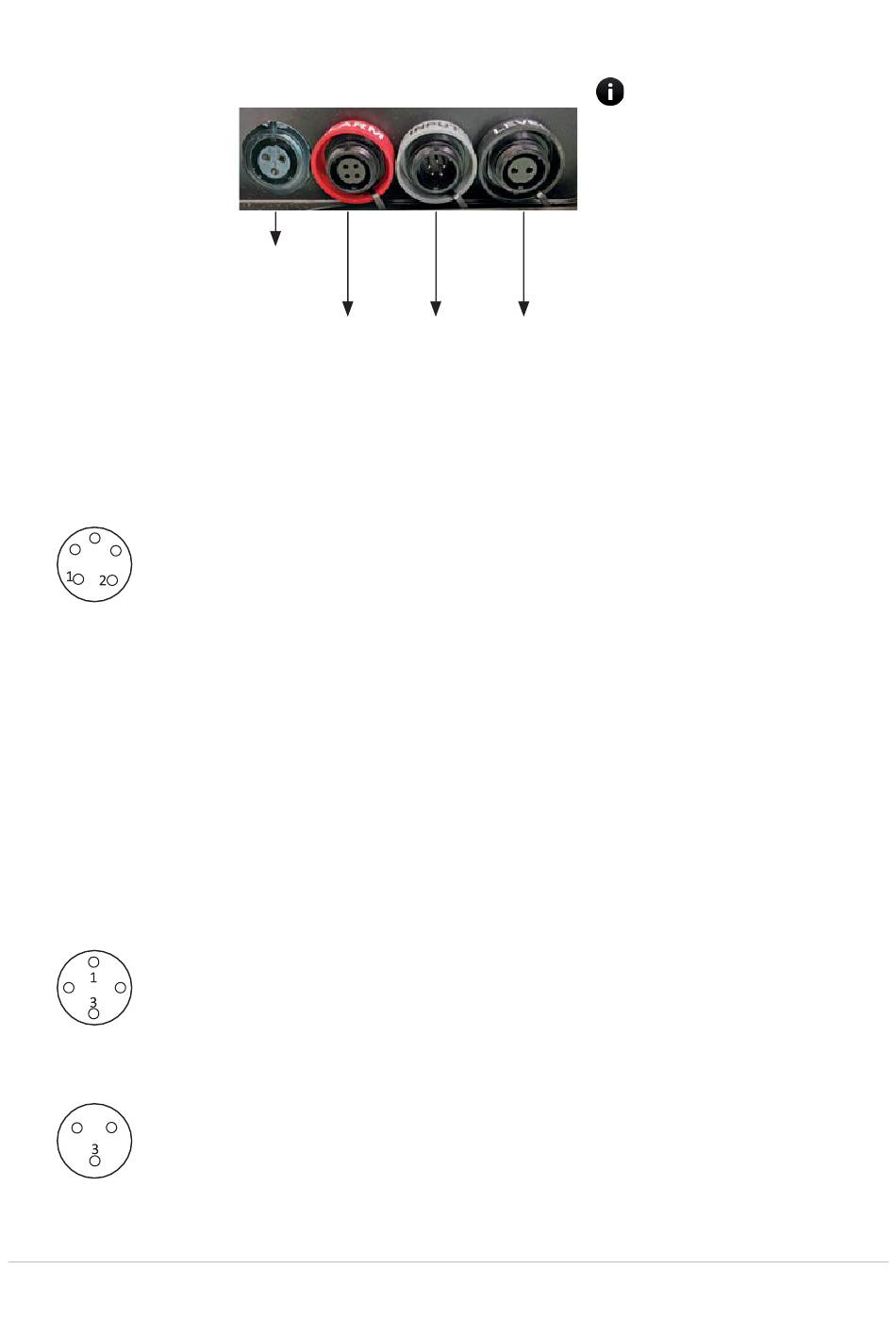

3.1 Anschluss Stand-
by / Input- und
Füllstandssonde
3 5 4
4 2
1
2
MODBUS
(Option)
Alar
m Stecker 4
Polen
INPUT/STAND-BY
Schließen Sie das graue Kabel (Stand-by/Input) an den 5-poligen Stecker an der
Seite der Pumpe an. Farben des Standby-/Eingangsanschlusskabels:
1 Rot: +12 V (10mA) - Hall-Effekt - bei Bedarf
2 Grün: INPUT(+)
3 Schwarz: Masse (-)
4 Weiß: STAND-BY
5 Blau: Masse (-)
STAND-BY .......................................................... (+) 4 weiß (-) 5 blau oder 3 schwarz
INPUT
Dieses Signal kann verwendet werden als:
- Impulszähler (Reed-Signal) .............................. (+) 2 grün; (-) 3 schwarz
- Hall-Effekt Impulszähler .................................. (+) 2 grün; (-) 3 schwarz; (+12 V) 1 rot
- Startkontakt Modus "BATCH" ........................ (+) 2 grün(-) 3 schwarz
- Eingangsspannung Modus "VOLT" ................. (+) 2 grün (-) 3 schwarz
- Stromeingang "mA" ........................................ (+) 2 grün (-) 3 schwarz
- Kontakt "PULSE" .............................................. (+) 2 grün (-) 3 schwarz
NIVEAU
Schließen Sie die Füllstandssonde an den Füllstandseingang an der Seite der Pumpe an.
ALARM
Schließen Sie den Alarmausgang an (24
VAC - 1A). Alarmdrahtfarben sind:
3 : n.o.
weiss
1 : n.c.
Grün
2 : gemeinsam
Braun
MODBUS (Option)
MODBUS anschliessen, falls
vorhanden MODBUS:
2 S - rS485
chwarz
1 b + rS485
lau
3 b Gnd
raun
Niveau
Input/Stand-by
Stecker 5 Polen Stecker 2-polig
Wenn sie nicht verwendet
werden, empfiehlt es sich, die
Anschlüsse mit
entsprechenden Kappe
schützen.
einer
zu
