Emec PRIUS P MF Betriebshandbuch Seite 18

2.3 Drehung
des
Elektronikmo
duls
Die endgültige Position ist in Abb. 6 dargestellt.

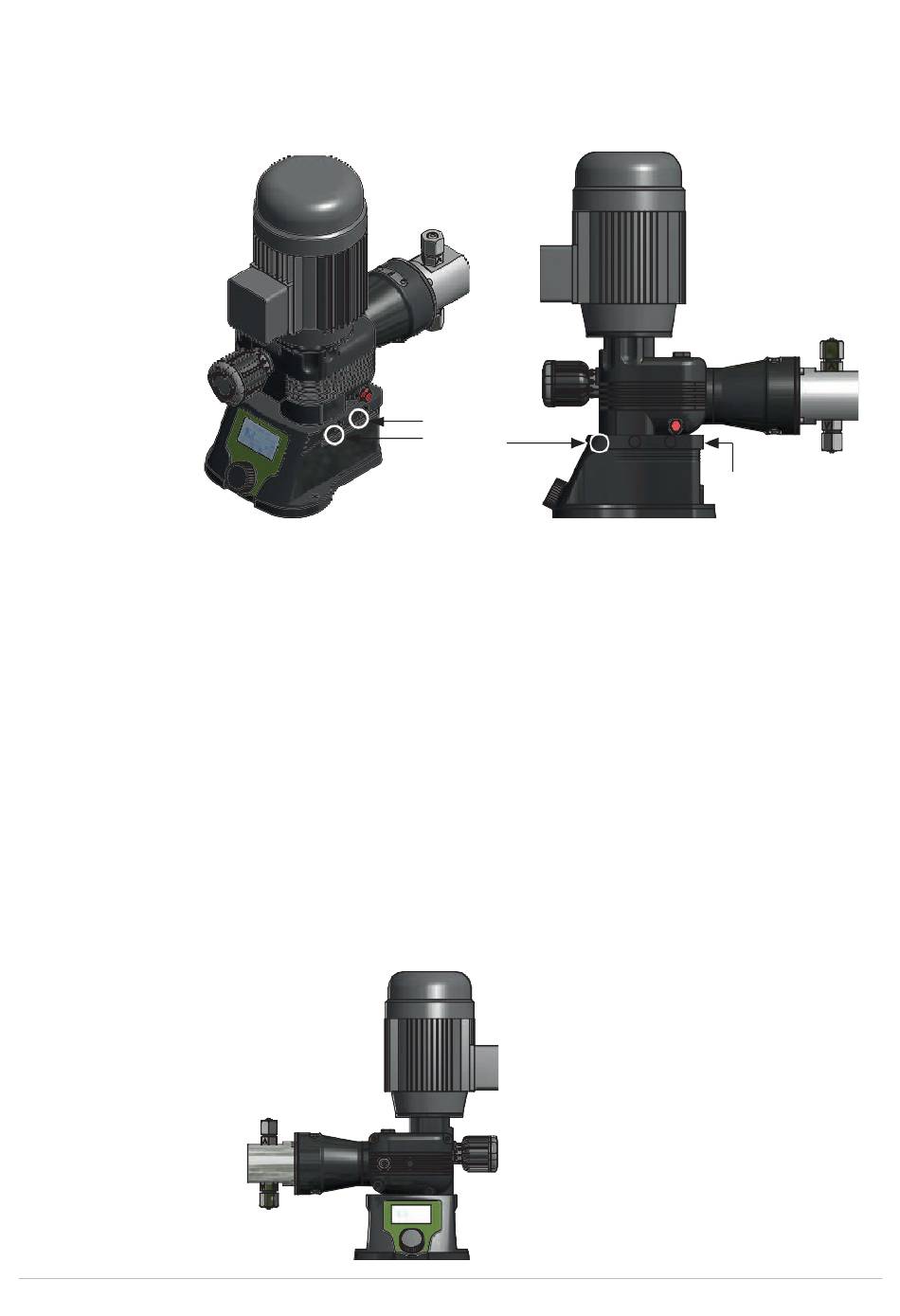

Abb. 5. Gedrehte Elektronikeinheit.
18
Die Pumpe kann mit der Elektronik in der Standardposition oder gedreht
installiert werden. Die Standardposition ist in Abbildung 5 dargestellt.
Abb. 4. Von der Standardposition in die gedrehte Position.
Um die Elektronikeinheit zu drehen:
- Trennen Sie die Stromzufuhr zum Motor.
- Entfernen Sie die Kappe der Schraube A an der Seite des Kastens wie in Abb. 6 dargestellt.
- Die Schraube 6x70 mit einem Inbusschlüssel abschrauben (Abm. 5).
- Schrauben Sie die M5x8 Madenschraube aus rostfreiem Stahl in Position B mit einem
Inbusschlüssel (2.5) heraus.
- Heben Sie die Motoreinheit mit dem Pumpenkörper leicht an und drehen Sie sie um 90°
gegen den Uhrzeigersinn, wobei Sie darauf achten müssen, dass Sie nicht zu stark am
Stromkabel ziehen.
- Setzen Sie die Motoreinheit so gedreht auf die Elektronikeinheit und befestigen Sie
die beiden Einheiten mit denselben Schrauben in den Befestigungslöchern A1 und
B1.
A1
A B
B1
