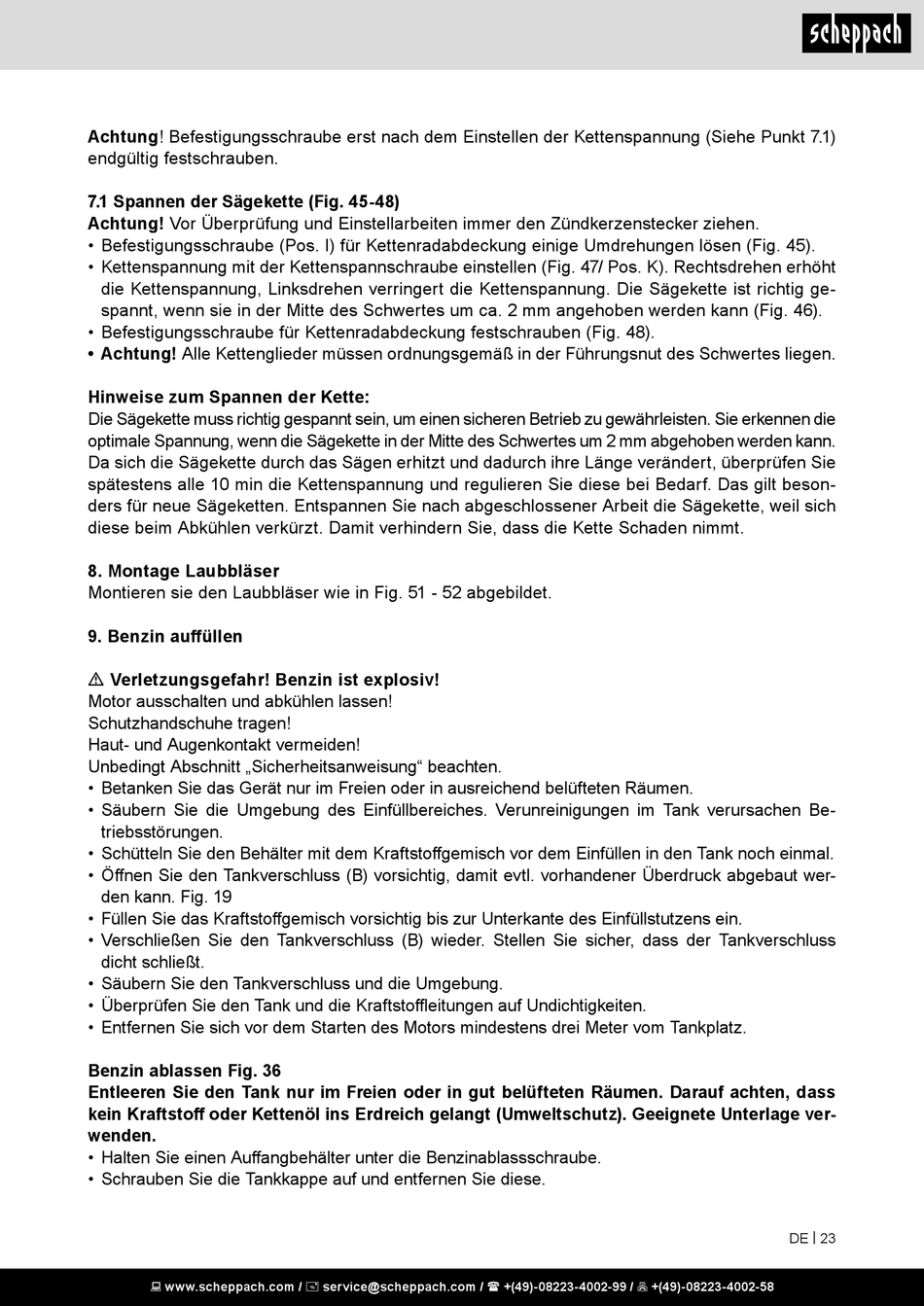

Benzin Auffüllen - Scheppach P-MGB5-1 Anleitung

Achtung! Befestigungsschraube erst nach dem Einstellen der Kettenspannung (Siehe Punkt 7.1)
endgültig festschrauben.
7.1 Spannen der Sägekette (Fig. 45-48)
Achtung! Vor Überprüfung und Einstellarbeiten immer den Zündkerzenstecker ziehen.
• Befestigungsschraube (Pos. I) für Kettenradabdeckung einige Umdrehungen lösen (Fig. 45).
• Kettenspannung mit der Kettenspannschraube einstellen (Fig. 47/ Pos. K). Rechtsdrehen erhöht
die Kettenspannung, Linksdrehen verringert die Kettenspannung. Die Sägekette ist richtig ge-
spannt, wenn sie in der Mitte des Schwertes um ca. 2 mm angehoben werden kann (Fig. 46).
• Befestigungsschraube für Kettenradabdeckung festschrauben (Fig. 48).
• Achtung! Alle Kettenglieder müssen ordnungsgemäß in der Führungsnut des Schwertes liegen.
Hinweise zum Spannen der Kette:
Die Sägekette muss richtig gespannt sein, um einen sicheren Betrieb zu gewährleisten. Sie erkennen die
optimale Spannung, wenn die Sägekette in der Mitte des Schwertes um 2 mm abgehoben werden kann.
Da sich die Sägekette durch das Sägen erhitzt und dadurch ihre Länge verändert, überprüfen Sie
spätestens alle 10 min die Kettenspannung und regulieren Sie diese bei Bedarf. Das gilt beson-
ders für neue Sägeketten. Entspannen Sie nach abgeschlossener Arbeit die Sägekette, weil sich
diese beim Abkühlen verkürzt. Damit verhindern Sie, dass die Kette Schaden nimmt.
8. Montage Laubbläser
Montieren sie den Laubbläser wie in Fig. 51 - 52 abgebildet.
9. Benzin auffüllen
m Verletzungsgefahr! Benzin ist explosiv!
Motor ausschalten und abkühlen lassen!
Schutzhandschuhe tragen!
Haut- und Augenkontakt vermeiden!
Unbedingt Abschnitt „Sicherheitsanweisung" beachten.
• Betanken Sie das Gerät nur im Freien oder in ausreichend belüfteten Räumen.
• Säubern Sie die Umgebung des Einfüllbereiches. Verunreinigungen im Tank verursachen Be-
triebsstörungen.
• Schütteln Sie den Behälter mit dem Kraftstoffgemisch vor dem Einfüllen in den Tank noch einmal.
• Öffnen Sie den Tankverschluss (B) vorsichtig, damit evtl. vorhandener Überdruck abgebaut wer-
den kann. Fig. 19
• Füllen Sie das Kraftstoffgemisch vorsichtig bis zur Unterkante des Einfüllstutzens ein.
• Verschließen Sie den Tankverschluss (B) wieder. Stellen Sie sicher, dass der Tankverschluss
dicht schließt.
• Säubern Sie den Tankverschluss und die Umgebung.
• Überprüfen Sie den Tank und die Kraftstoffleitungen auf Undichtigkeiten.
• Entfernen Sie sich vor dem Starten des Motors mindestens drei Meter vom Tankplatz.
Benzin ablassen Fig. 36
Entleeren Sie den Tank nur im Freien oder in gut belüfteten Räumen. Darauf achten, dass
kein Kraftstoff oder Kettenöl ins Erdreich gelangt (Umweltschutz). Geeignete Unterlage ver-
wenden.
• Halten Sie einen Auffangbehälter unter die Benzinablassschraube.
• Schrauben Sie die Tankkappe auf und entfernen Sie diese.
