COMBICONTROL
Bild 2.3.3

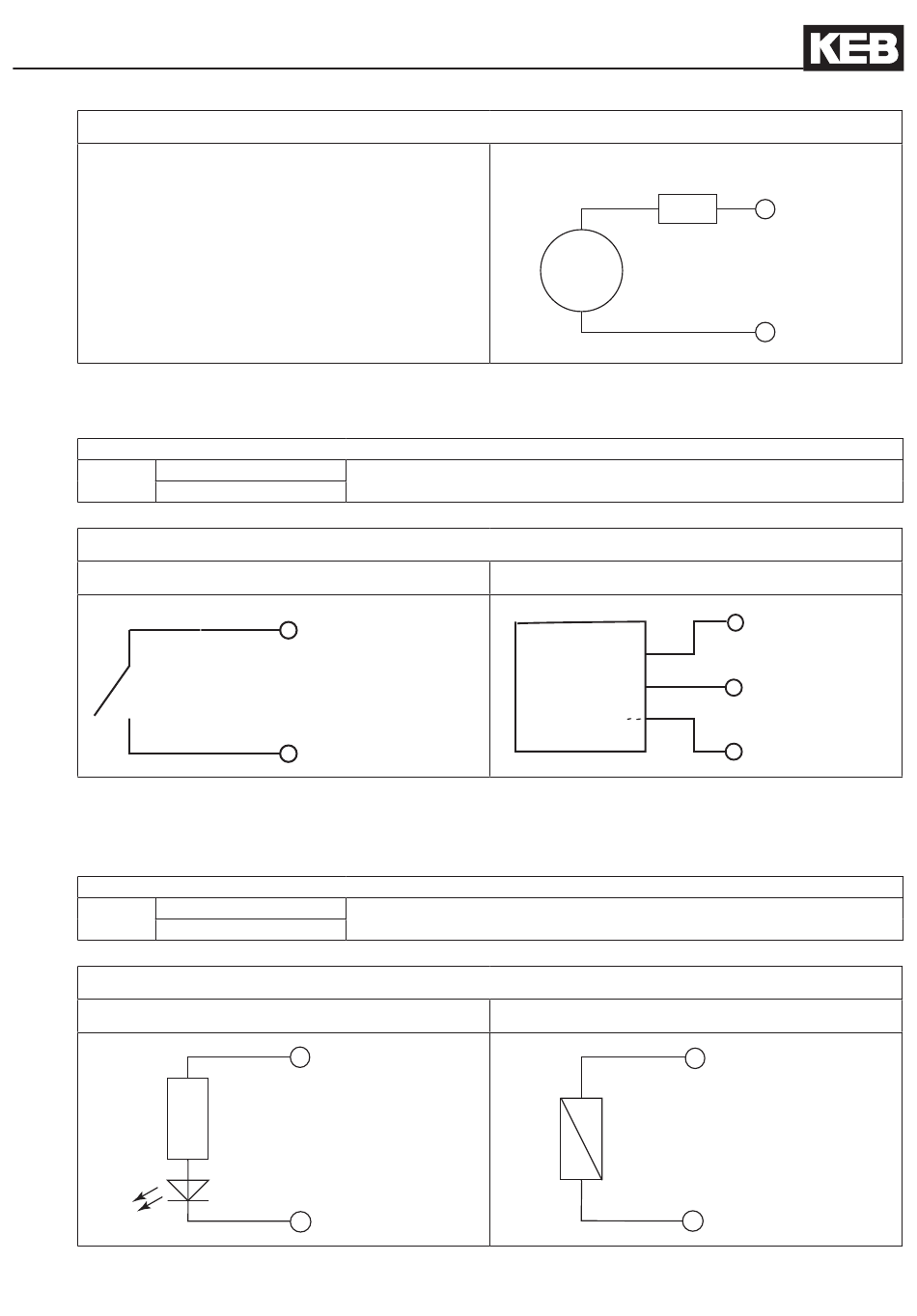

2.3.4 Digitale Eingänge (X2.11...14)
Die digitalen Eingänge sind potentialfrei zur Steuerspannung US.
4 Digitaleingänge 0...3
%IX0.0...%IX0.3
%IW0
%IX0.4...%IX0.15
Bild 2.3.4
Potentialfreier Anschluss
2.3.5 Digitale Ausgänge (X2.15...18)
Die digitalen Ausgänge sind potentialfrei zur Steuerspannung US. Eine Freilaufdiode ist im
Gerät integriert, sodass bei induktiver Last keine externe Beschaltung erforderlich ist.
4 Digitalausgänge 0...3
%QX0.0...%QX0.3
%QW0
%QX0.4...%QX0.15
Bild 2.3.5
Spannungseingang zur Versorgung der Ein- und Ausgänge
U = 18...30 V DC ±0 %
F2 = 6,3 A Typ gG
Zustand der digitalen Eingänge 0...3 nicht belegt
Anschluss der Digitaleingänge
X 2.2 (+UM)
X 2.12 (I1)
Zustand der digitalen Ausgänge 0...3 nicht belegt
Anschluss der Digitalausgänge
Ohmsche Last
X 2.16 (O1)
X 2.6 (- UM)
F2
+
U
-
Anschluss z.B. über SPS
+
-
П
Induktive Last
X2.1...4
X2.5...8
X2.2 (+UM)
X2.5 (- UM)
X2.12 ( I1 )
X 2.17 (O2)
X 2.7 (- UM)
D - 13
