COMBICONTROL
2.4

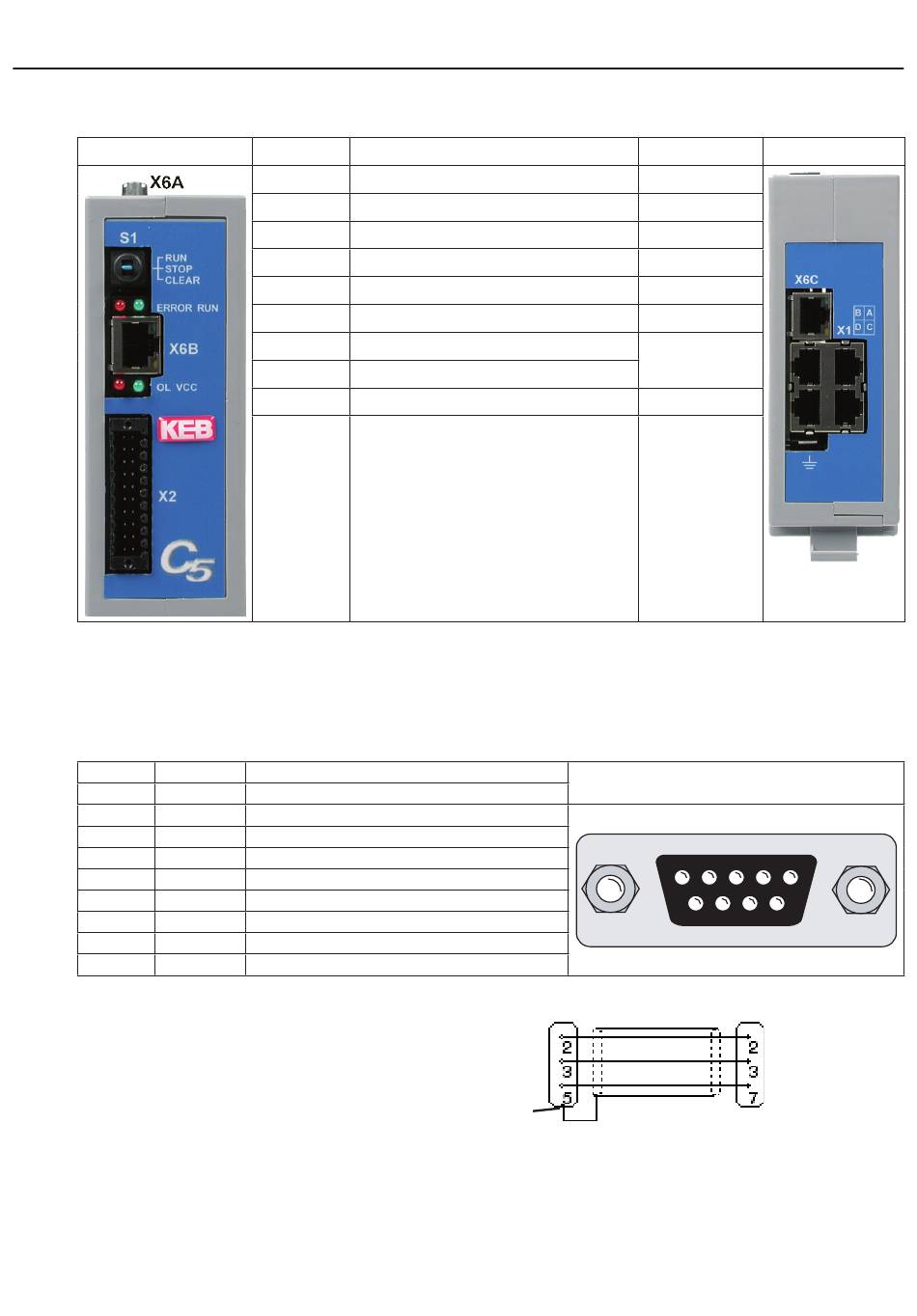

Das Bedienteil
Ansicht Front
2.5
Serielle Schnittstelle (X6A)
Die Buchse X6A ist eine serielle RS232/485-Schnittstelle. Sie dient zur Verbindung der Steu-
erung mit einem PC oder anderen Bedieneinheiten über das Protokoll DIN66019II. Alternativ
kann vom Steuerungsprogramm beliebig auf diese Schnittstelle zugegriffen werden.
X6A
Name Beschreibung
1
PGM-
2
TxD
3
RxD
4
RxD-A Empfangssignal RS485 A
5
RxD-B Empfangssignal RS485 B
6
PGM+ Nicht beschalten !
7
DGND Datenbezugspotential
8
TxD-A Sendesignal RS485 A
9
TxD-B Sendesignal RS485 B
Art.Nr.: 0058025-001D
RS 232-Kabel
2,8 m
D - 14
Name
Funktion
S1
Multifunktionsschalter/ -taster
RUN
RUN-LED
ERROR ERROR-LED
OL
Überlastung
VCC
Versorgungsspannung (US)
X6A
Serielle Schnittstelle
X6B
Ethernet-Schnittstelle
X6C
Ethernet-Schnittstelle
X1A...D Achsschnittstellen
Nicht beschalten !
Sendesignal RS232
Empfangssignal RS232
9pol. SUB-D Kupplung
Gehäuse (PE)
PC
Zusatz
Ansicht unten
grün
rot
rot
grün
COMBIVIS
COMBIVIS/
CoDeSys
SUB-D9 Buchse
(Draufsicht)
5 4 3 2 1
5
4
3
2
1
9
8
7
6
9 8 7 6
9 pol. SUB-D Stecker
C5
