COMBICONTROL

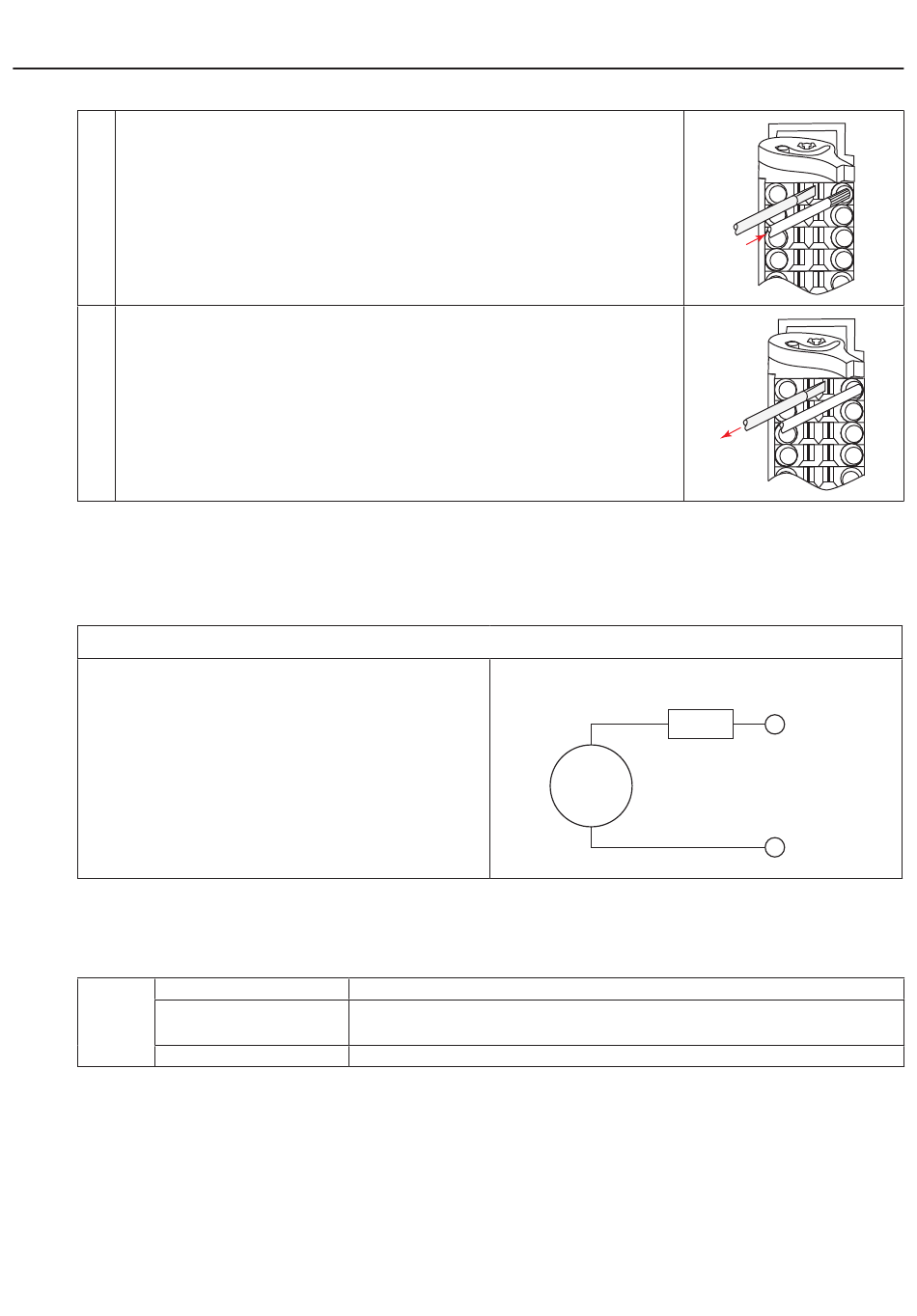

3. Kabel in die runde Öffnung stecken, sodass keine Litzen von
außen zu sehen sind.
4. Schraubendreher entfernen und prüfen ob Kabel fest sitzt.
2.3.2 Spannungsversorgung der Steuerung
Die Spannung zur Versorgung der Steuerung (US) erfolgt über die Klemmen X2.9 und X2.10
gemäß Bild 2.3.2 und ist potentialgetrennt von UM. Wird die Steuerung mit Spannung versorgt,
leuchtet die VCC-LED (grün).
Bild 2.3.2
2.3.3 Spannungseingang zur Versorgung der Ein- und Ausgänge
Die Spannung zur Versorgung der digitalen Ein- und Ausgänge (UM) erfolgt über die Klemmen
X2.1 bis X2.8 gemäß Bild 2.3.3 und ist potentialgetrennt von US.
%IW1
%IX1.2...%IX1.15 nicht belegt
D - 12
Spannungsversorgung der Steuerung
U = 18...30 V DC ±0 %
F1 = 2 A Typ gG
%IX1.0
Zustand der Versorgungsspannung Ein/Ausgänge (UM)
Wird bei Überlastung eines oder mehrerer Ausgänge ge-
%IX1.1
setzt. Zusätzlich wird die OL-LED (rot) gesetzt.
F1
+
U
-
X2.9
X2.10
