COMBICONTROL
2.3
Spannungsversorgung und digitale Ein-/Ausgänge

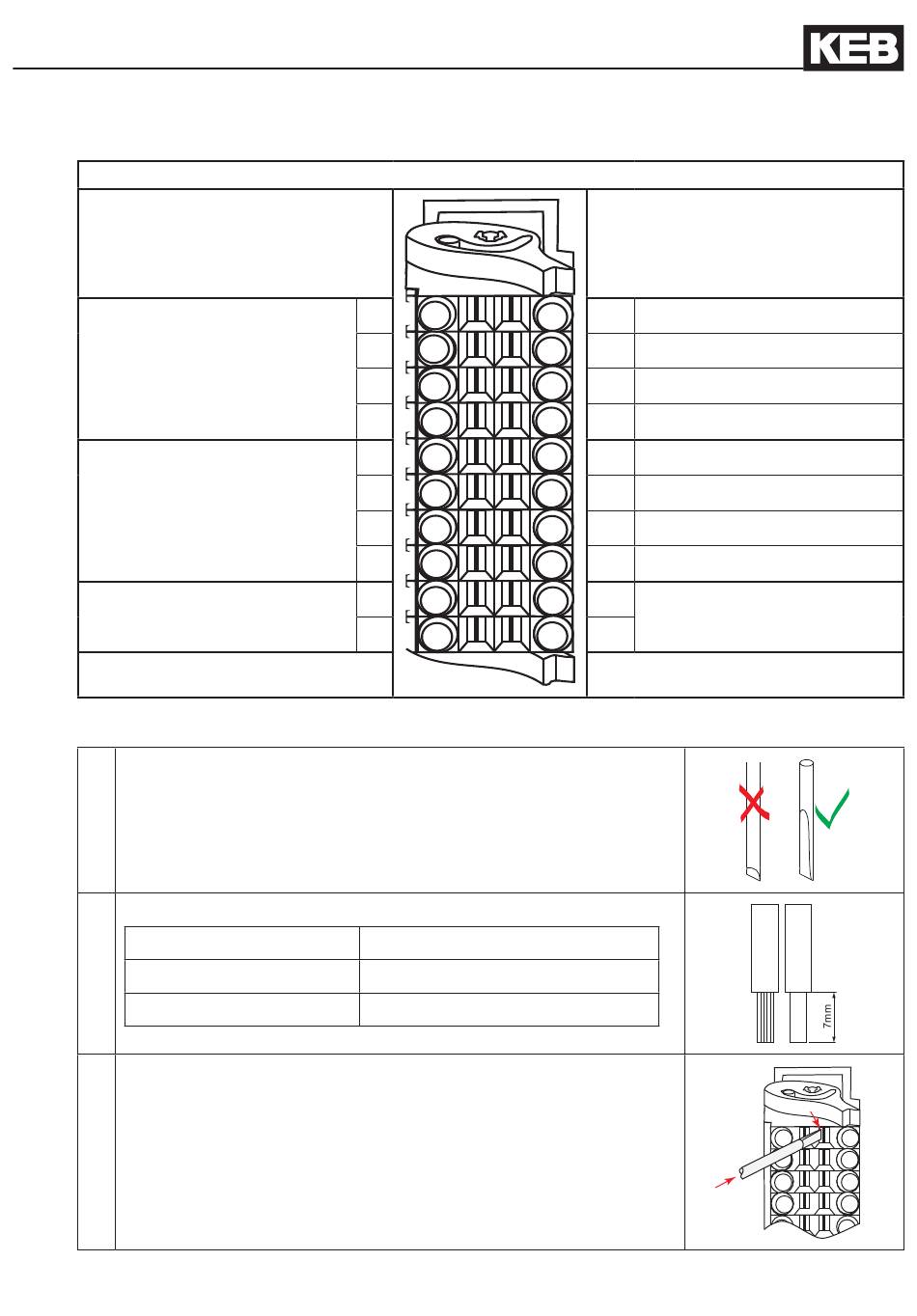

Bild 2.3 Buchse X2
Spannungsversorgung
+ Spannungseingänge (UM)
- Spannungseingänge (UM)
+ Spannungseingang (US)
- Spannungseingang (US)
2.3.1 Montage der Anschlusslitzen
Erforderliches Werkzeug:
Schraubendreher
SD 0,4 x 2,5 (DIN 5264)
1. Kabel abisolieren
Kabel
feindrähtig
Aderendhülse
2. Schraubendreher zur Mitte hin in die viereckige Öffnung
stecken
1
2
(intern verbunden)
3
4
5
6
(intern verbunden)
7
8
9
10
zulässiger Querschnitt
0,2...1 mm
0,13...0,34 mm
Digitale Ein- und Ausgänge
11
Digitaleingang 0
12
Digitaleingang 1
13
Digitaleingang 2
14
Digitaleingang 3
15
Digitalausgang 0
16
Digitalausgang 1
17
Digitalausgang 2
18
Digitalausgang 3
19
PE
20
2
2
D - 11
