3.2

Produktmerkmale und Funktionen

3.2.1 Geräteansicht
8020705.13PZ/2019-09-04 | SICK
Irrtümer und Änderungen vorbehalten
Position Bedeutung
9 Lichtaustritt
10 Bedienung
11 Anschlussart
12 Kommunikation
13 Geräteart
1 2 3

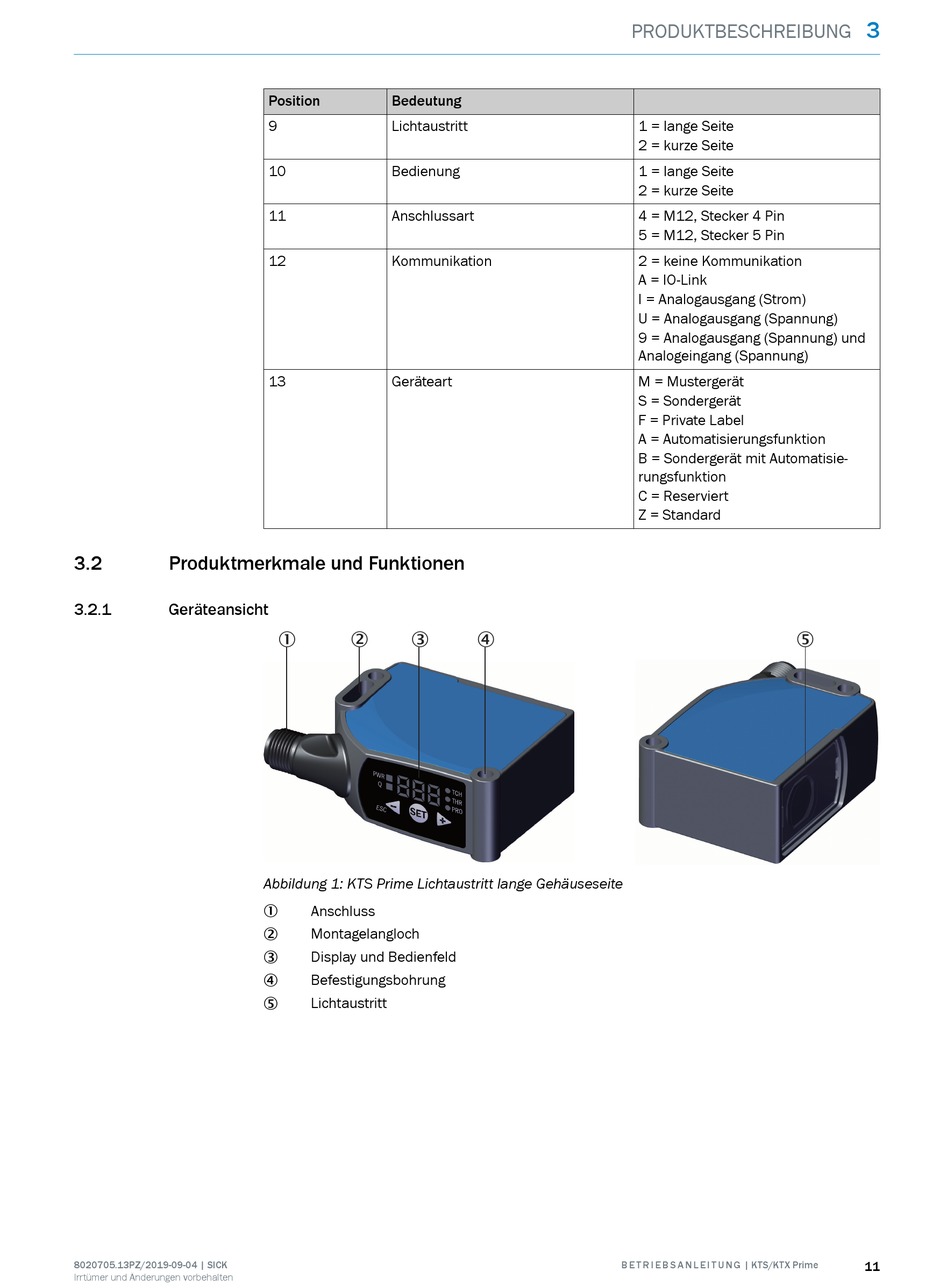

Abbildung 1: KTS Prime Lichtaustritt lange Gehäuseseite
Anschluss
1
Montagelangloch
2
Display und Bedienfeld
3
Befestigungsbohrung
4
Lichtaustritt
5
PRODUKTBESCHREIBUNG
1 = lange Seite
2 = kurze Seite
1 = lange Seite
2 = kurze Seite
4 = M12, Stecker 4 Pin
5 = M12, Stecker 5 Pin
2 = keine Kommunikation
A = IO-Link
I = Analogausgang (Strom)
U = Analogausgang (Spannung)
9 = Analogausgang (Spannung) und
Analogeingang (Spannung)
M = Mustergerät
S = Sondergerät
F = Private Label
A = Automatisierungsfunktion
B = Sondergerät mit Automatisie‐
rungsfunktion
C = Reserviert
Z = Standard
