PeakTech 1195 Bedienungsanleitung Seite 16

Hinweis:
Für eine bestmögliche Funktion des Mittelwertmodus muss die Kurve sich wiederholen. Je höher die Anzahl
der zu verwendenden Blöcke ist, desto langsamer wird die Kurve aktualisiert.
1. Drücken Sie die Taste MENU, und das Funktionsmenü erscheint an rechten Bildschirmrand.
2. Drücken Sie die Taste MENU ▲ oder MENU ▼ und wählen Sie ACQU, dessen 4 Menüpunkte am
unteren Bildschirmrand erscheinen.
3. Drücken Sie die Taste F3, um Average Factors auszuwählen, und drücken Sie dann F4, um den Eintrag
Averaging 16 zu wählen. Damit wird das Ergebnis von 16 Signalblöcken gemittelt und das
Mittelwertergebnis wie in den folgenden Abbildungen angezeigt.
Siehe folgende Abbildung:
5.12. Anzeige von veränderlichen Signalen
Zur Anzeige von veränderlichen Signalen dient die Funktion Persistence.
1. Drücken Sie die Taste MENU, und das Funktionsmenü erscheint an rechten Bildschirmrand.
2. Drücken Sie die Taste MENU ▲ oder MENU ▼, um DISP SET zu wählen. Vier Menüeinträge erscheinen
am unteren Bildschirmrand.
3. Drücken Sie die Taste F2, um Persist 1 sec, 2 sec, und 5 sec, infinite oder close zu wählen. In diesem Fall
gehen Sie zu Infinite, und die angezeigte Dynamik wird auf dem Bildschirm kontinuierlich beibehalten.
Wenn der Eintrag close gewählt wird, schließt sich die Funktion Persistence.

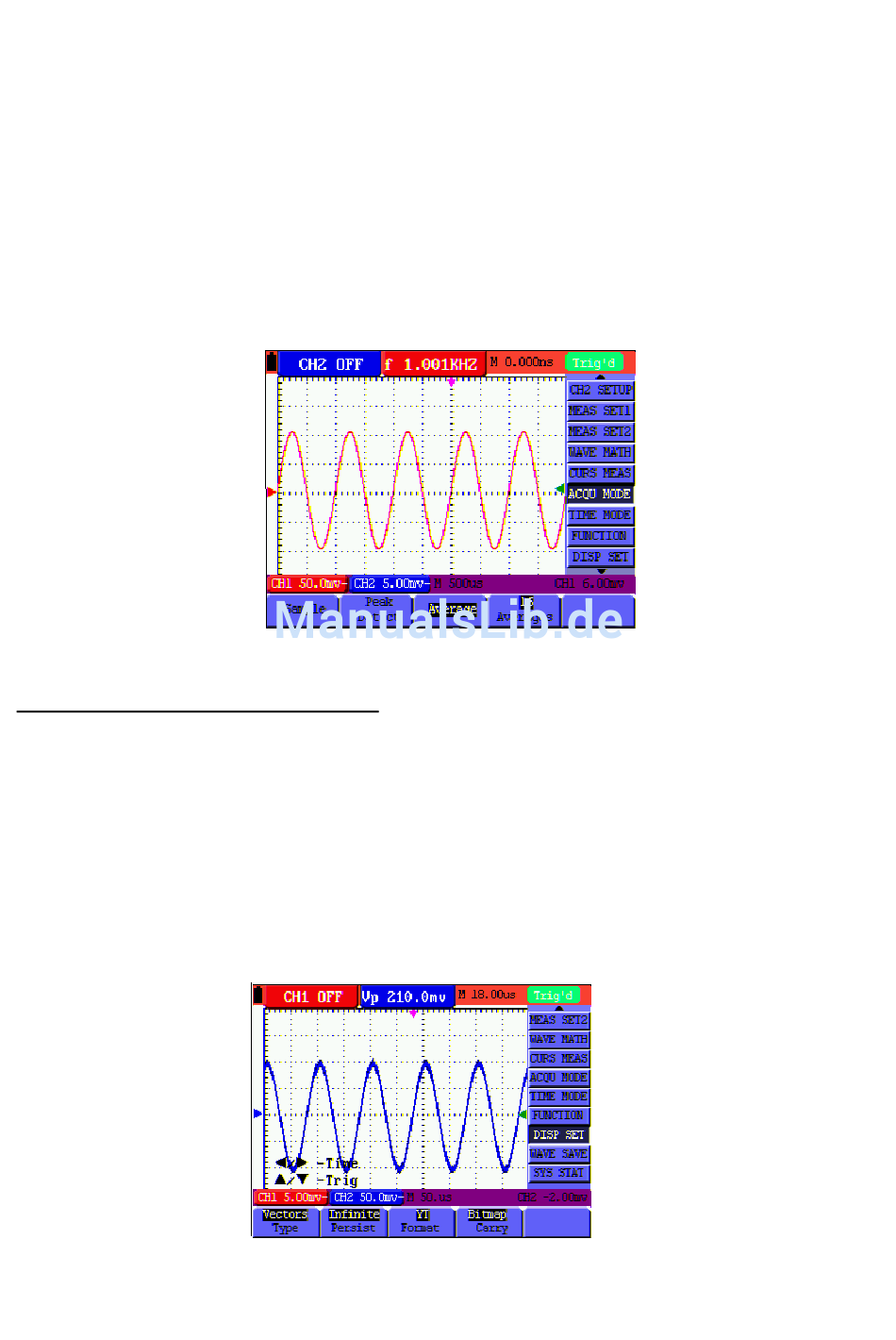

Abbildung 14: dauerhafte Überwachung eines dynamischen Signals
Abbildung 13: Durchschnittsfaktor im Messbetrieb
-15-
