PeakTech 1655 Bedienungsanleitung
Verwandte Anleitungen für PeakTech 1655
Inhaltszusammenfassung für PeakTech 1655

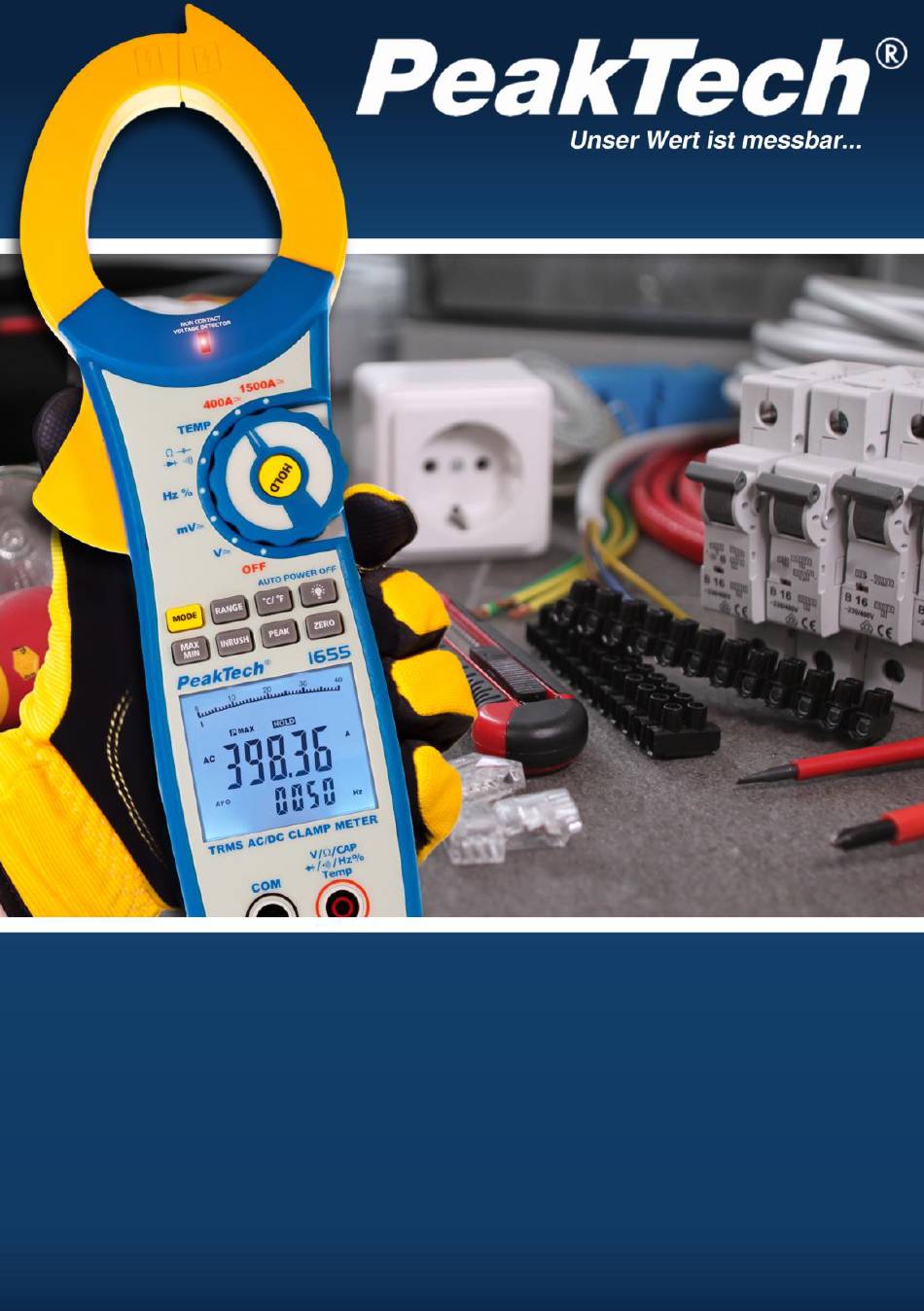

- Seite 1 1655 ® PeakTech Bedienungsanleitung / Operation manual / Mode d’emploi / Istruzioni per l'uso / Manual de instrucciones...
-
Seite 2: Sicherheitshinweise
1. Sicherheitshinweise Dieses Gerät erfüllt die EU-Bestimmungen 2014/30/EU (elektromagnetische Kompatibilität) und 2014/35/EU (Niederspannung) entsprechend der Festlegung im Nachtrag 2014/32/EU (CE- Zeichen). Überspannungskategorie III 1000V; Verschmutzungsgrad 2. CAT I: Signalebene, Telekommunikation, elektronische Geräte mit geringen transienten Überspannungen CAT II: Für Hausgeräte, Netzsteckdosen, portable Instrumente etc. CAT III: Versorgung durch unterirdisches... -
Seite 3: Am Gerät Befindliche Hinweise Und Symbole
Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben. Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten. Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig beim Transport von kalten in warme Räume und umgekehrt) Überschreiten Sie bei keiner Messung den eingestellten Messbereich. -
Seite 4: Allgemeines
1.2.maximal zulässige Eingangswerte Funktion maximal Eingang A AC 1500 A DC/AC A DC 1500 A DC/AC V DC; V AC 1000 V DC/AC Widerstand, Kapazität, Frequenz, Diodentest 1000 V DC/AC Type K Temperatur 30 V DC, 24 V AC ACHTUNG! Hinweis zur Benutzung der beiliegenden Sicherheitsprüfleitungen entsprechend der Norm IEC / EN 61010-031:2008: Messungen im Bereich der Überspannungskategorie CAT I oder CAT II können mit Prüfleitungen... - Seite 5 2.1. Auspacken des Gerätes und Überprüfen d. Lieferumfanges Gerät vorsichtig aus der Verpackung nehmen und Lieferung auf Vollständigkeit überprüfen. Zum Lieferumfang gehören: 1 Zangenmessgerät 1 Satz Prüfleitungen (1 rote, 1 schwarze Prüfleitung) 1 Batterie 1 Tragetasche 1 Temperaturdrahtfühler 1 Bedienungsanleitung Schäden, bzw.
-
Seite 6: Bedienelemente Und Anschlüsse Am Gerät
3. Bedienelemente und Anschlüsse am Gerät Stromzange Zangenöffner Bereichswahltaste RANGE MODE-Taste MAX/MIN-Taste INRUSH-Taste 4 ¾ - LCD-Anzeige mit Balkengrafik Berührungsloser Spannungsdetektor LED zur Anzeige des Spannungsdetektors Funktions-/ Bereichswahlschalter HOLD-Taste °C/°F-Auswahltaste Taste für Hintergrundbeleuchtung ZERO-Taste PEAK-Taste COM-Eingangsbuchse V//CAP-Eingangsbuchse... - Seite 7 Stromzange Zur Messung von Gleich – und Wechselströmen. Zangenöffner Zum Öffnen der Zange. Beim Loslassen des Zangenöffners wird die Zange automatische wieder geschlossen. RANGE-Taste In den Messfunktionen Spannung, Widerstand, Kapazität oder Frequenz wählt das Messgerät automatisch den besten Messbereich für die durchgeführte Messung. Manche Messungen erfordern, dass der Messbereich manuell ausgewählt werden muss, hierzu wie beschrieben verfahren: 1.
- Seite 8 Berührungsloser Spannungsdetektor (Non-Contact Voltage Detector) WARNUNG: Stromschlaggefahr. Gebrauch testen stets Spannungsdetector an einer bekannten, unter Spannung stehenden Stelle (z.B. Steckdose), einen ordnungsgemäßen Betrieb überprüfen. Drehen Funktionsschalter eine beliebige Messfunktion. 2. Setzen Sie den Detektor Zangenspitze an die zu messende Stelle. 3.
- Seite 9 PEAK-Taste Wenn die Messfunktion Wechselstrom (ACA) oder Wechselspannung (ACV) ausgewählt ist, drücken Sie die Taste PEAK, um die Erfassung des Spitzenwertes. Das Messgerät wird nun den maximalen und minimalen Spitzenwert der Wellenform erfassen und anzeigen. Eingangsbuchsen Eingangsbuchse zur Verwendung mit den mitgelieferten Prüfleitungen bzw. Temperaturfühler für alle Messfunktionen, außer Gleich –...
-
Seite 10: Beschreibung Anzeige
3.1.Beschreibung Anzeige HOLD Data Hold (Messwerthaltefunktion) Abschaltautomatik AUTO Automatische Bereichswahl PEAK Hold (Spitzenwerthaltefunktion) Gleich-Strom, -Spannung (DC) Wechsel-Strom, -Spannung (AC) Maximalwertanzeige (MAX) Minimalwertanzeige (MIN) Batteriezustandsanzeige (Batterie wechseln) ZERO Nullstellung der Anzeige für Gleichstrom- und Kapazitätsmessungen mV oder V Milli-Volt bzw. Volt (Maßeinheiten für Spannung) ... -
Seite 11: Technische Daten
4. Technische Daten Anzeige 40x45mm Multifunktions-LCD-Anzeige mit einer max. Anzeige von 40000; Funktionssymbole und Balkengrafik max. Leiterdurchmesser 52 mm Polarität Automatische Umschaltung bei negative Messwerten (-) vor der Messwertanzeige Es erscheint „OL“ in der Anzeige Überlastanzeige Batteriezustandsanzeige Batteriesymbol leuchtet bei ungenügender Batteriespannung Messfolge 2 x pro Sekunde PEAK... -
Seite 12: Messfunktionen- Und Bereiche
5. Messfunktionen- und bereiche 5.1. Spezifikationen Funktionen Bereich Genauigkeit (% v. Messwert) Gleichstrom 400.00 A DC ± (2.5% + 30 Stellen) 1500.00 A DC ± (2.8% + 50 Stellen) Wechselstrom 400.00 A AC ± (3.5% + 50 Stellen) Echt-Effektiv 1500.00 A AC ±... - Seite 13 (0.3% vom Messwert + 2 Stellen) 40.000 Frequenz 400.00 4.0000 kHz 40.000 kHz 400.00 kHz 4.0000 MHz 40.000 MHz Empfindlichkeit: 0,8 V eff min. (Tastverhältnis: 20 – 80 %; < 100 kHz) / 5 V eff min. (Tastverhältnis: 20 – 80 %; > 100 kHz) ...
- Seite 14 6.1. Spannungsmessungen 1. Messschaltung spannungslos schalten und Kondensatoren entladen. 2. Mit Funktionswahlschalter mV oder V auswählen 3. Gewünschte Messfunktion (AC/DC) und erforderlichen Messbereich mit der MODE-Taste wählen. 4. Schwarze Prüfleitung an den COM-Eingang des Gerätes anschließen. 5. Rote Prüfleitung an den V//CAP/ /Hz -Eingang anschließen und beide Prüfleitungen über die zu messende Spannungsquelle anlegen.
- Seite 15 1. Funktionswahlschalter in Stellung 400 A oder 1500 A. 2. Zange mit dem Zangenöffner öffnen und zu messenden Leiter in die Zange nehmen. Zange durch Loslassen des Zangenöffners schließen. Darauf achten, dass die Zange vollständig schließt. 3. Mit MODE-Taste die gewünschte Messfunktion (AC/DC) auswählen. 4.
- Seite 16 Widerstandsmessungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen! Die Widerstandsschaltung des Gerätes ist mit einer elektronischen Überlastschutzschaltung abgesichert. Eine Beschädigung des Gerätes ist daher unwahrscheinlich, aber nicht völlig auszuschließen. Dies gilt auch für die Gefahr eines elektrischen Stromschlages bei unsachgemäßem Gebrauch des Gerätes. Zur Messung wie beschrieben verfahren: 1.
-
Seite 17: Diodentest
5. Bei Widerständen unter 50 (Bauteil durchgängig) ertönt ein Summton. 6. Nach Beendigung der Messung, Prüfleitungen vom Bauteil und den Eingängen des Zangenmessgerätes abziehen. 6.5. Diodentest ACHTUNG! Messungen nur an spannungsfreien Schaltungen bzw. Bauteilen vornehmen! Zur Messung wie beschrieben verfahren: Funktionswahlschalter in Stellung ... - Seite 18 5. Für genaue Messergebnisse vor der Messung Nullabgleich durch Drücken der Zero-Taste durchführen. 6. Kapazitätswert in der LCD-Anzeige ablesen. Hinweis: Restspannung behaftete Kondensatoren Kondensatoren schlechtem Isolationswiderstand können das Messergebnis negativ beeinträchtigen. 7. Nach beendeter Messung, Prüfleitungen vom Kondensator und den Eingängen des Messgerätes abziehen.
-
Seite 19: Auswechseln Der Batterie
7. Auswechseln der Batterie Bei Aufleuchten des Batteriesymbols ist die Batterie verbraucht und muss baldmöglichst ersetzt werden. Zum Auswechseln der Batterie wie beschrieben verfahren: 1. Zangenmessgerät ausschalten und alle Prüfleitungen von den Eingängen des Gerätes und der Messschaltung abziehen. 2. Schraube im Batteriefachdeckel mit einem Schraubendreher lösen und Batteriefachdeckel abnehmen. -
Seite 20: Wartung
8. Wartung Die Abnahme der rückseitigen Gehäusehälfte sowie Wartungs- und Reparaturarbeiten am Gerät dürfen nur von qualifizierten Fachkräften vorgenommen werden. Zur Reinigung des Gehäuses nur ein weiches, trockenes Tuch verwenden. Gehäuse niemals mit Lösungsmitteln oder scheuerstoffhaltigen Reinigungsmitteln reinigen. Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder Teilen daraus, vorbehalten.
