Inbetriebnahme
2.2

Einstellen der Baudrate

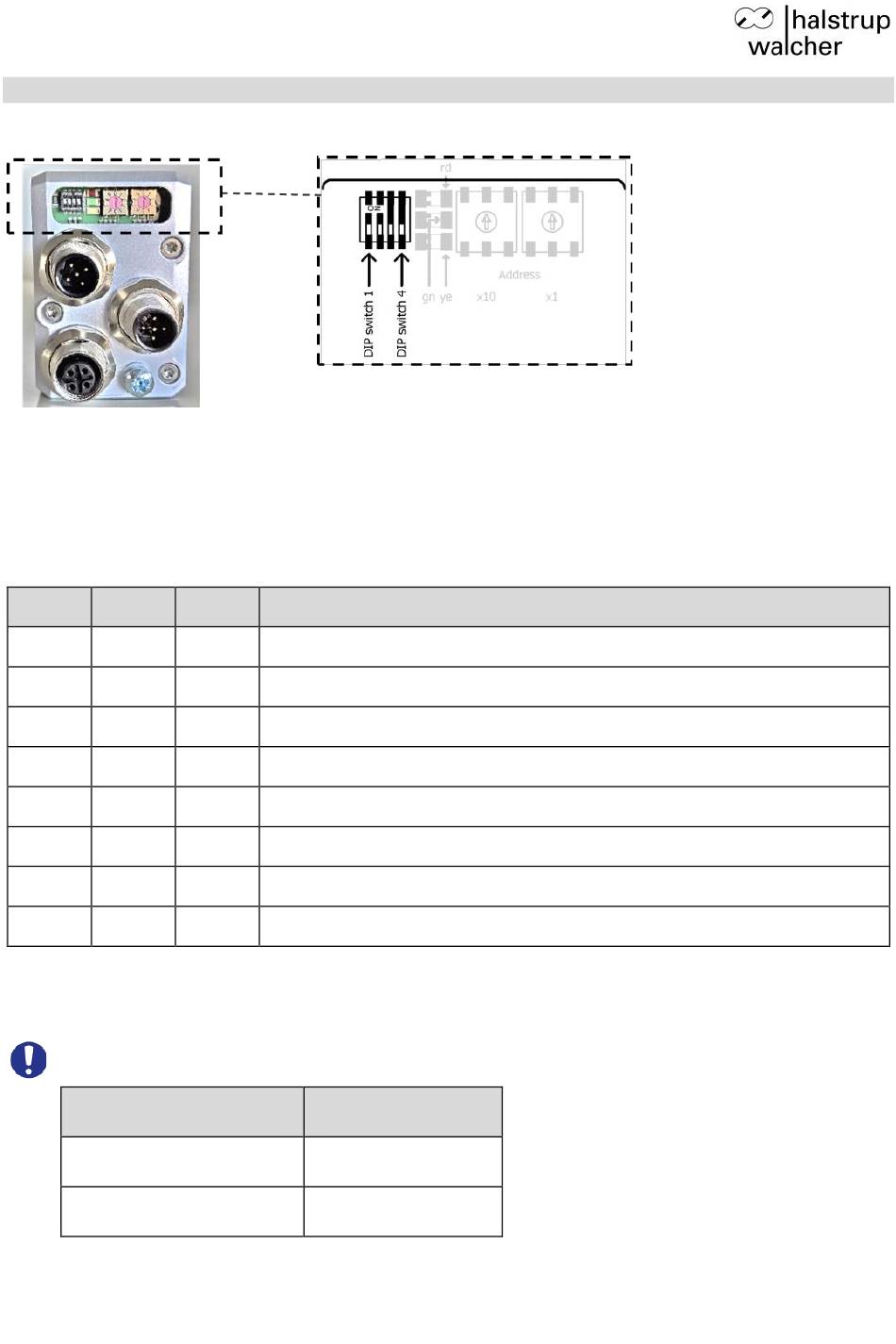

Sie können die Baudrate über die Schiebeschalter S2–S4 (DIP switch 2-4) einstellen.
Nach dem Entfernen des Verschlussstopfens gelangen Sie an die Bedien- und Statuselemente.
Zum Verstellen der Schalter benötigen Sie einen nicht-leitenden spitzen Gegenstand.
Entnehmen Sie die Einstellung der gewünschten Baudrate der nachfolgenden Tabelle und stellen
Sie die Schiebeschalter S2 bis S4 (DIP switch 2-4) entsprechend ein:
Tabelle: Baudrate:
S2 S3
OFF OFF
ON OFF
OFF ON
ON ON
OFF OFF
ON OFF
OFF ON
ON ON
Schalten Sie das Gerät aus und wieder ein oder erteilen Sie über die Steuerung das Reset-
Kommando, um die neue Einstellung zu übernehmen.
Hinweis:
Maximale Buslänge
250 m
100 m
7100.006314_Busbeschreibung_PSD4xx_CA_L_DE
S4 Bedeutung
OFF Baudrate über Bus einstellen (default = 500 kBaud)
OFF 20 kBaud
OFF 50 kBaud
OFF 125 kBaud
ON 250 kBaud
ON 500 kBaud
ON 800 kBaud
ON 1000 kBaud
Baudrate
250 kBaud
500 kBaud
7 13.09.2022
