Inbetriebnahme
2.4 Gerät einschalten
Zum Einschalten des PSD4xx montieren Sie das PSD entsprechend der Montageanleitung an der
dafür vorgesehenen Position. Unter folgendem Link finden Sie Information zur Montage sowie
Anschluss- und Steckerbelegung des Antriebs:
Bitte suchen Sie nach „PSD" und wählen Ihren Typ aus, klicken Sie auf „Betriebsanleitungen" und
laden die Anschluss- und Steckerbelegung herunter, die zu Ihrem Bussystem angeboten wird.
Das PSD4xx muss geerdet werden, bevor die Versorgungsleitung angeschlossen wird. Das
Erdungskabel muss dazu an der vorgesehenen Position am PSD4xx fixiert und auf Erdpotential
(z. B. Maschinenbett) gelegt werden.
Hinweis: Es wird empfohlen, das Positioniersystem mit einem möglichst kurzen Kabel an
das Maschinenbett anzuschließen. Der minimale Leitungsquerschnitt des Erdungskabel
beträgt dabei 1,5 mm².
Nachdem die Erdung gelegt wurde, kann das PSD mit der Versorgung und der Kommunikations-
Schnittstelle verbunden werden. Der Antrieb ist damit betriebsbereit.
7100.006314_Busbeschreibung_PSD4xx_CA_L_DE
www.halstrup-walcher.de/technischedoku

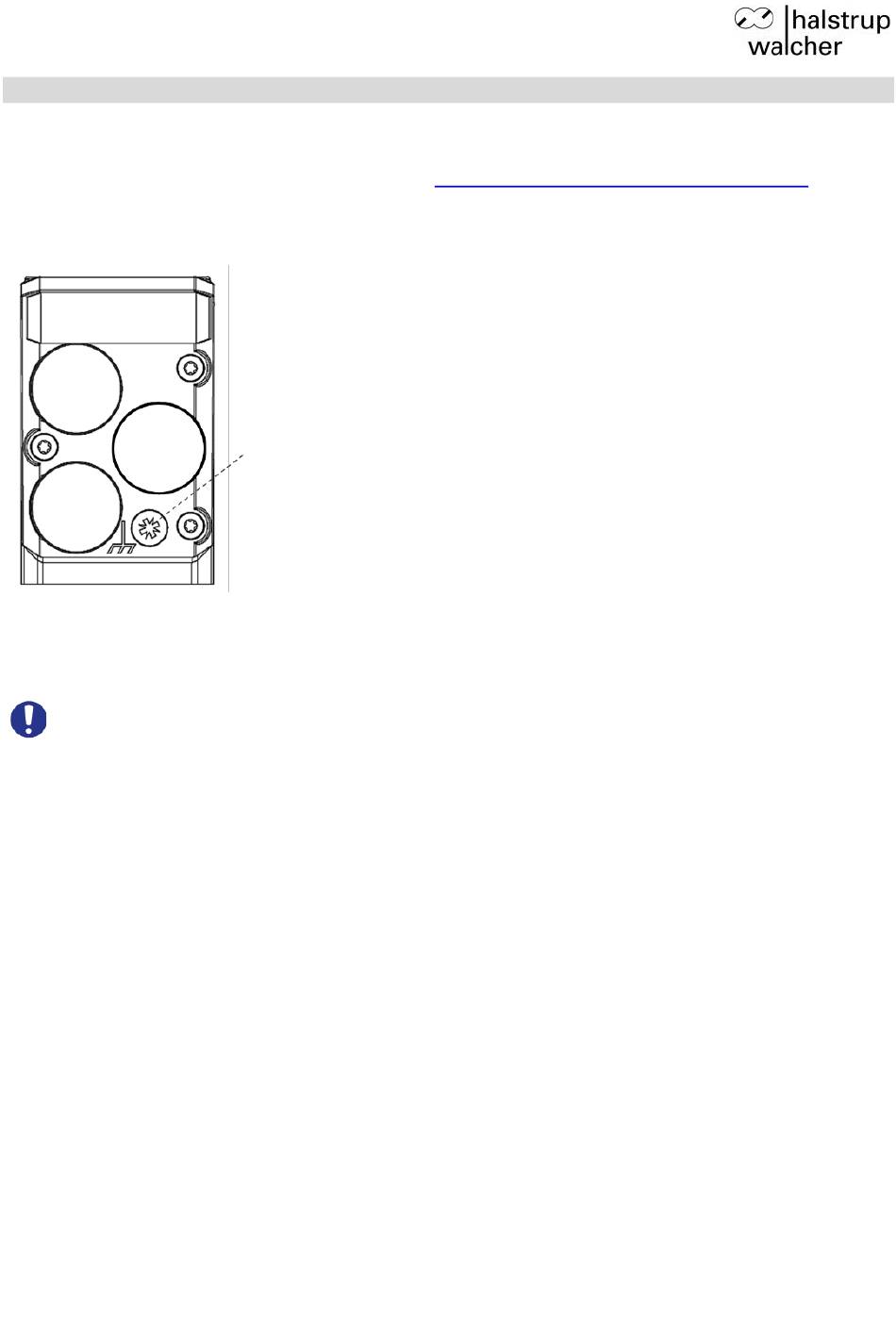

Anschluss für
